Verdrahtungsanleitung für Security Brands Advantage DKLP 19-100i an Aiphone LEM-1DL
Detaillierte Verdrahtungsanleitung für den Anschluss des Security Brands Advantage DKLP (19-100i) Intercom-Systems an eine Aiphone LEM-1DL Sprechanlage. Enthält Anschlussplan und Hinweise zur Stromversorgung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die korrekte Verdrahtung des Security Brands Advantage DKLP (19-100i) Intercom-Systems mit einer Aiphone LEM-1DL Sprechanlage unter Verwendung des mitgelieferten 12-V Netzteils. S. 1
Wichtigste Schritte
- Verbinden Sie den Kabelbaum des 19-100i mit den Klemmen des Aiphone LEM-1DL gemäß dem Schaltplan. S. 1
- Schließen Sie das 12-V AC/DC-Netzteil (Modell PS-12DC1) an. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Netzteil | 12-V AC/DC | Modell PS-12DC1 | S. 1 |
| Kondensator | 22 µF | Komponente in der Lautsprecherleitung | S. 1 |
Wo es im PDF steht
- Verdrahtungsplan S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Verdrahtung
Dieses Dokument dient als offizielle Verdrahtungsanleitung für die Verbindung des Security Brands Advantage DKLP (19-100i) Intercom-Systems mit einer Aiphone LEM-1DL Sprechanlage. Die Anleitung konzentriert sich auf die korrekte Verkabelung der Komponenten, um eine einwandfreie Kommunikation und Torsteuerung zu gewährleisten.
Anschlussplan
Die Verdrahtung erfordert den Anschluss des Kabelbaums (Wire Harness) des 19-100i an die entsprechenden Klemmen des Aiphone LEM-1DL. Bitte beachten Sie das beiliegende Diagramm für die genaue Zuordnung der Kabel:
- Lautsprecher (Speaker): Die Verbindung erfolgt über den Kondensator (22 µF) und den Kabelbaum.
- Drucktaste (Push Button): Wird gemäß Schaltplan in den Stromkreis integriert.
- Aiphone LEM-1DL Klemmen: Verbinden Sie die entsprechenden Adern des Kabelbaums mit den Klemmen am Aiphone-Gerät.
Bitte konsultieren Sie zusätzlich das Handbuch des Aiphone-Geräts für spezifische Anforderungen an die Verdrahtung.
Stromversorgung und Erdung
Für den Betrieb ist das mitgelieferte 12-V AC/DC-Netzteil (Modell PS-12DC1) zu verwenden:
- Netzteilanschluss: Verbinden Sie das Netzteil gemäß Diagramm mit dem System.
- Erdung: Der Erdungsanschluss (GROUND) ist optional, sofern nicht durch lokale Vorschriften anders gefordert. Falls eine Erdung vorgenommen wird, schließen Sie diese an eine Schutzerde oder ein gleichwertiges System an.
- Montagehinweis: Wenn Sie das Netzteil an eine Doppelsteckdose anschließen, entfernen Sie die Schraube der Abdeckplatte und befestigen Sie das Netzteil mit der mitgelieferten Schraube.
Support
Bei Fragen zur Installation oder bei Problemen mit der Verdrahtung steht Ihnen der technische Support zur Verfügung:
- Telefon: 844-259-8265
- E-Mail: [email protected]
- Verfügbarkeit: Montag bis Freitag, 8:00 bis 17:00 Uhr (Central Time)
Praktische Hilfe
Typische Probleme
Intercom funktioniert nicht nach Anschluss
Überprüfen Sie alle Kabelverbindungen am Kabelbaum und an den Klemmen des Aiphone LEM-1DL gemäß dem Schaltplan.
Unsicherheit bezüglich der Erdung
Der Erdungsanschluss ist optional. Wenn lokale Vorschriften eine Erdung verlangen, verbinden Sie den Anschluss mit einer Schutzerde.
Vor der Verwendung
- Stellen Sie sicher, dass das Aiphone LEM-1DL Handbuch für spezifische Anforderungen vorliegt.
- Überprüfen Sie, ob das mitgelieferte 12-V AC/DC-Netzteil (Modell PS-12DC1) vorhanden ist.
- Stellen Sie sicher, dass die Kabelverbindungen fest sitzen.
- Prüfen Sie die Verbindung zum Toröffner-Eingang (Gate Operator Open Input).
Technische Daten in der Praxis
- 12-V AC/DC Netzteil
- Modell PS-12DC1, erforderlich für die Stromversorgung des Systems.
Abbildungen und Diagramme

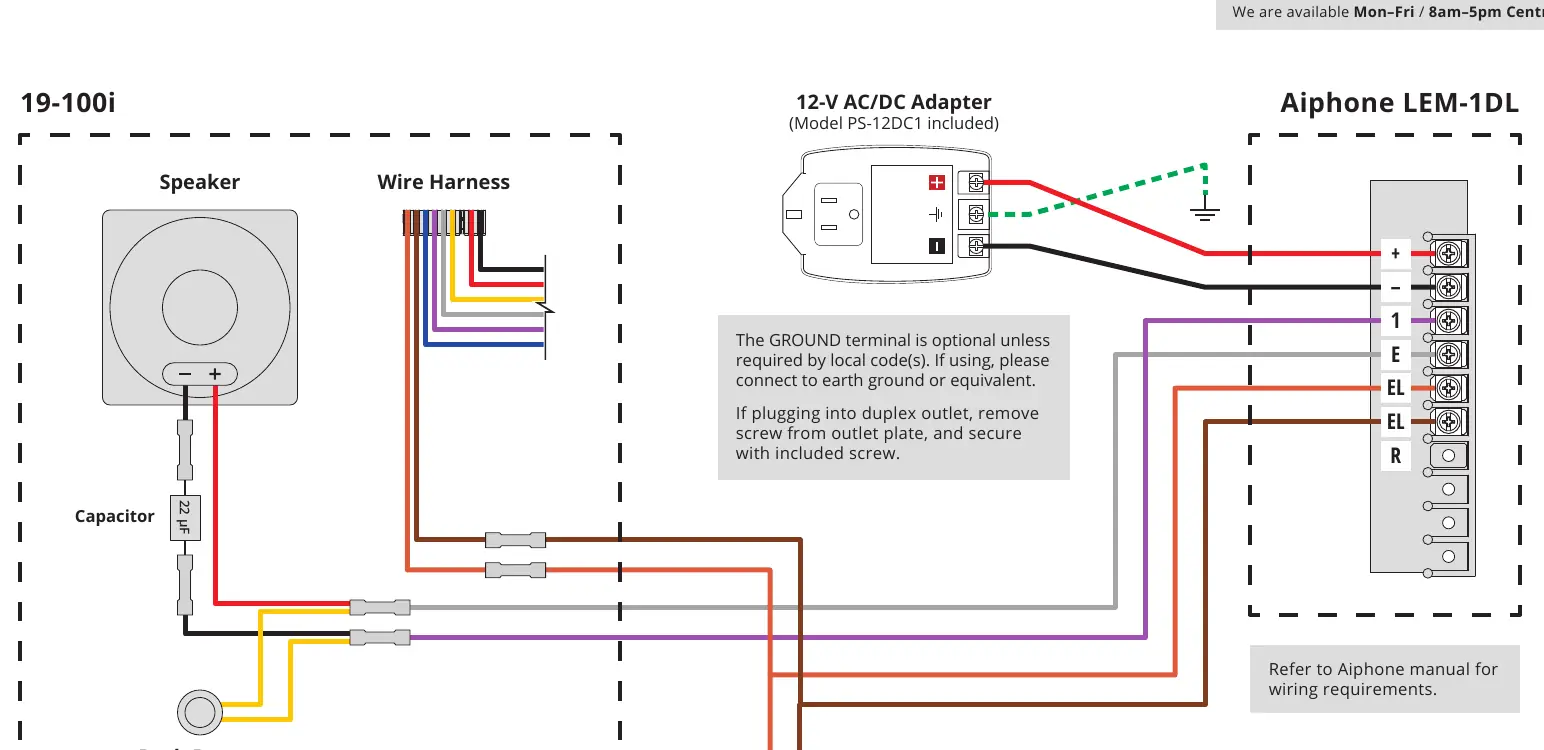

- Das Diagramm zeigt die Verbindung zwischen dem 19-100i Kabelbaum, dem 12V Netzteil und den Aiphone LEM-1DL Klemmen.
- Die gestrichelten Linien markieren die internen Komponenten des 19-100i (Lautsprecher, Drucktaste, Kabelbaum).
Modellkompatibilität
- Dieses Dokument ist spezifisch für die Kombination Advantage DKLP (19-100i) und Aiphone LEM-1DL.
