Installationsanleitung für Security Brands 16-X1 Cellular Telephone Entry System

Detaillierte Installationsanleitung für das Security Brands 16-X1 Cellular Telephone Entry System. Erfahren Sie alles über Montage, Verkabelung, Stromversorgung und Inbetriebnahme des Geräts.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Security Brands 16-X1 ist ein zellulares Zugangssystem. Die Installation umfasst die Montage auf einem Sockel, den Anschluss einer 12-24 VAC/DC Stromquelle, die Verkabelung von Relais oder Wiegand-Geräten und die Aktivierung über Summit Control. S. 1, 2

Wichtigste Schritte

  • Montage auf Schwanenhals-Sockel mit 4 Schlossschrauben. S. 1
  • Stromversorgung 12-24 VAC/DC anschließen. S. 2
  • Test mit Code 2012. S. 2

Erste Inbetriebnahme

  • Aktivierungsprozess abschließen, dann Code 2012 zur Prüfung eingeben. S. 1, 2

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung 12-24 VAC/DC Zulässiger Bereich für die Stromversorgung. S. 1

Wo es im PDF steht

  • Installation und Komponenten S. 1
  • Verkabelung und Inbetriebnahme S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Installation

Das Security Brands 16-X1 ist ein zellulares Zubehör für Tore oder Türen. Bitte beachten Sie, dass eine unterbrechungsfreie zellulare Verbindung nicht garantiert werden kann. Ein Notausgang oder ein primärer Eingangsmechanismus (z. B. Sender, Feuerbox, mechanische Entriegelung) sollte immer vorhanden sein. Das Gerät funktioniert erst, wenn der Aktivierungsprozess vollständig abgeschlossen ist.

Lieferumfang

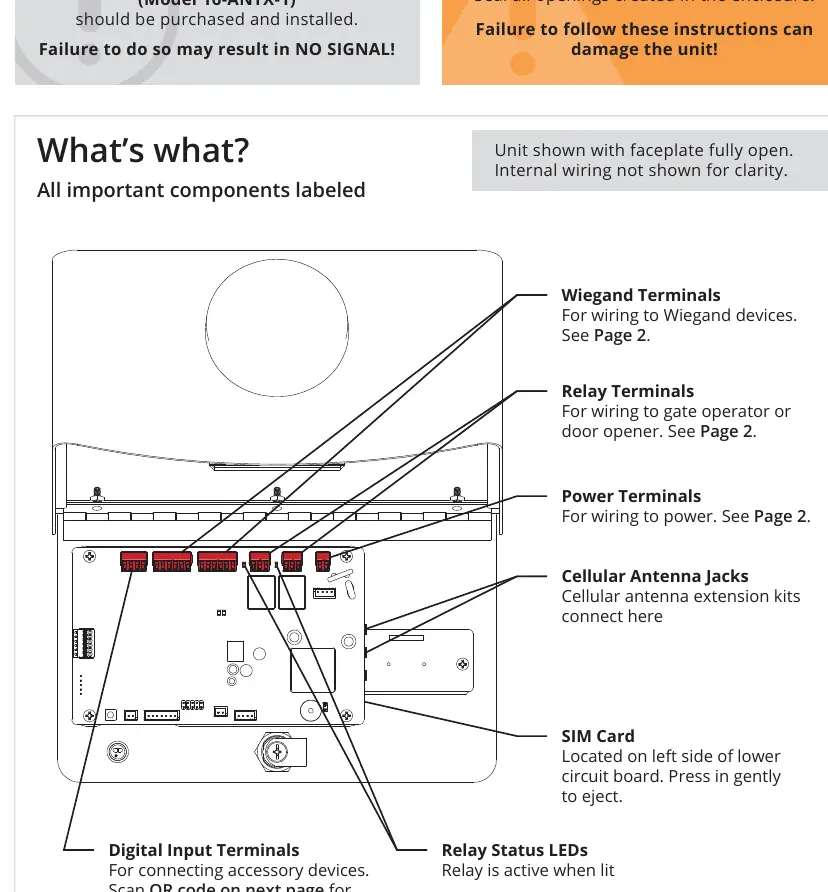

Übersicht der Komponenten und Anschlüsse
Übersicht der Komponenten und Anschlüsse
  • Ascent Unit
  • 12-V AC/DC Adapter (PS-12DC1)
  • Schlüssel
  • 4x Schlossschrauben
  • 4x Sechskantmuttern
  • Schraubendreher

Montage

Es wird empfohlen, das Gerät auf einem Schwanenhals-Sockel mit dem mitgelieferten Montagematerial zu montieren. Verwenden Sie alle vier Schlossschrauben. Falls eine alternative Montage erfolgt, muss das 4G LTE Antennen-Verlängerungskit (Modell 16-ANTX-1) erworben und installiert werden, um Signalverlust zu vermeiden. Die Antenne darf nicht entfernt werden.

Verkabelung und Stromversorgung

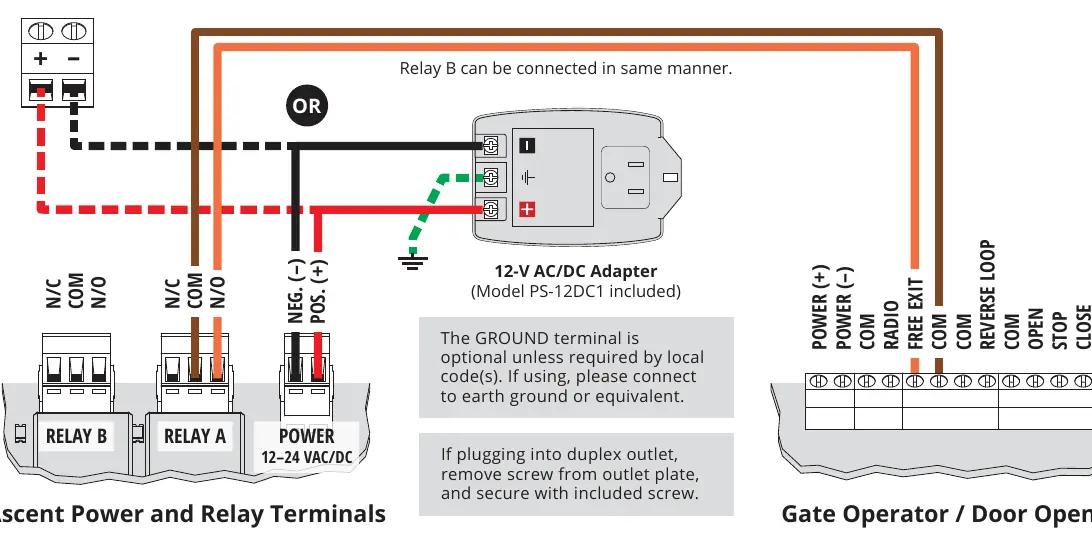

Schaltplan für Stromversorgung und Relais
Schaltplan für Stromversorgung und Relais

Das Gerät benötigt eine Stromversorgung von 12-24 VAC/DC. Stellen Sie sicher, dass die Stromquelle mit den elektrischen Spezifikationen kompatibel ist (Eingang 12-24 VAC/DC, Stromaufnahme

Anschluss von Wiegand-Geräten

Das Gerät verfügt über Wiegand-Klemmen zum Anschluss von Zubehör wie Kartenlesern oder Wiegand-Keypads. Trennen Sie vor dem Anschluss unbedingt die Stromversorgung, um Schäden am Gerät zu vermeiden. Die Konfiguration erfolgt anschließend über Summit Control.

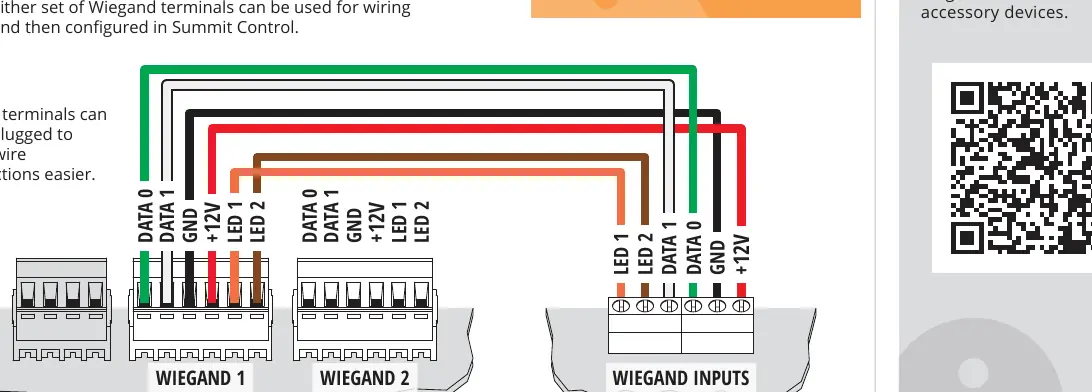

Schaltplan für Wiegand-Geräte
Schaltplan für Wiegand-Geräte

Inbetriebnahme

Nach der Verkabelung und Stromversorgung können Sie das Gerät testen. Geben Sie den temporären Code 2012 auf dem Tastenfeld ein. Wenn sich das Tor öffnet, ist die Installation erfolgreich. Schließen und verriegeln Sie anschließend das Gehäuse. Die weitere Verwaltung von Codes erfolgt über Summit Control.

Praktische Hilfe

Typische Probleme

Kein Signal

Bei alternativer Montage muss das 4G LTE Antennen-Verlängerungskit (16-ANTX-1) installiert werden.

Gerät funktioniert nicht

Der Aktivierungsprozess muss vollständig abgeschlossen sein. Prüfen Sie die Stromversorgung.

Schäden am Gerät

Überschreiten Sie nicht 24 VAC/DC. Trennen Sie die Stromversorgung vor dem Anschluss von Wiegand-Geräten.

Vor der Verwendung

  • Stellen Sie sicher, dass der Torweg frei ist.
  • Prüfen Sie die Stromquelle auf Kompatibilität (12-24 VAC/DC).
  • Verwenden Sie 18-Gauge-Litzenkabel für alle Verbindungen.
  • Stellen Sie sicher, dass die Antenne montiert bleibt.
  • Aktivierungsprozess über Summit Control abschließen.

Technische Daten in der Praxis

Eingangsspannung
12-24 VAC/DC (nicht mehr als 10% Abweichung).
Stromaufnahme
Weniger als 330 mA bei 12 VDC oder weniger als 160 mA bei 24 VDC.

Abbildungen und Diagramme

  • Die Verkabelungsdiagramme zeigen den Anschluss der Stromversorgung an die Power-Klemmen sowie die Relais-Verbindungen (Relay A/B) zum Toröffner.
  • Wiegand-Diagramme zeigen den Anschluss von Datenleitungen (Data 0, Data 1), Masse (GND) und Strom (+12V) sowie LED-Anschlüsse.
