Bedienungsanleitung für Security Brands 16-M7 Ascent Unit

Wichtige Sicherheitshinweise

Die Ascent Unit ist ein zellulares Zubehör für Tore oder Türen. Eine unterbrechungsfreie Mobilfunkverbindung kann nicht garantiert werden. Ein Notausgang oder ein primärer Eingangsmechanismus (z. B. Sender, Feuerbox, mechanische Entriegelung) sollte immer vorhanden sein. Automatische Tore können schwere Verletzungen oder den Tod verursachen. Stellen Sie sicher, dass der Torweg frei ist, bevor Sie das Gerät bedienen. Verwenden Sie immer Sicherheitsvorrichtungen wie Lichtschranken oder Reversiersysteme.

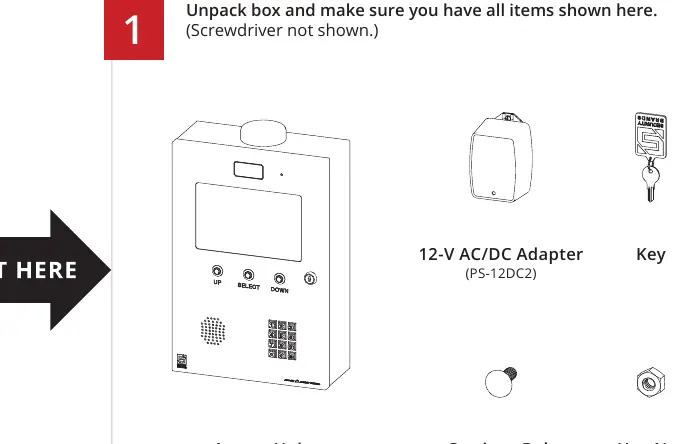

Lieferumfang und Vorbereitung

Packen Sie das Gerät aus und stellen Sie sicher, dass alle Teile vorhanden sind: Ascent Unit, 12-V AC/DC-Adapter (PS-12DC2), 4x Schlossschrauben, 4x Sechskantmuttern und ein Schlüssel. Ein Schraubendreher ist nicht im Lieferumfang enthalten. Entriegeln und öffnen Sie die Vordertür des Geräts für die Montage und Verkabelung.

Montage des Geräts

Es wird empfohlen, das Gerät auf einem Schwanenhals-Sockel (Gooseneck Pedestal) mit dem mitgelieferten Montagematerial zu befestigen. Verwenden Sie alle vier Schlossschrauben. Wenn Sie eine alternative Montage verwenden, muss das 4G LTE-Antennenverlängerungskit (Modell 16-ANTX-1) erworben und installiert werden, da es sonst zu Signalverlust kommen kann. Lassen Sie die "Hockey-Puck"-Antenne an ihrem Platz, auch wenn eine Verlängerung verwendet wird. Dichten Sie alle Öffnungen im Gehäuse ab.

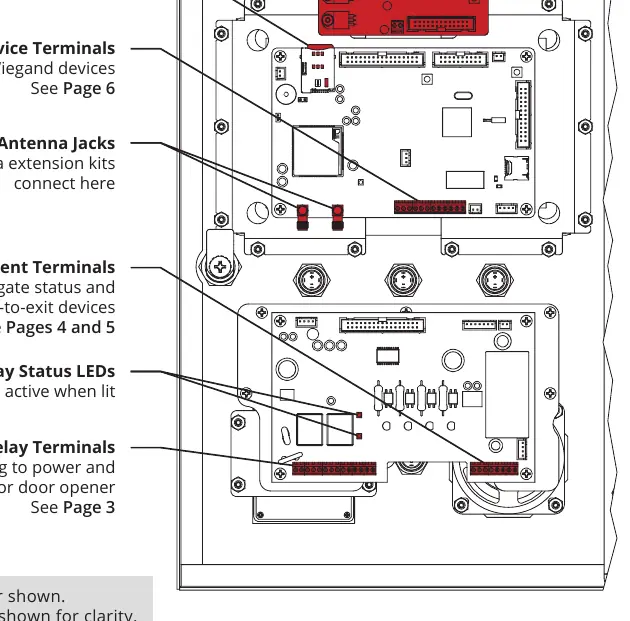

Komponentenübersicht

Im Inneren des Geräts befinden sich:

• Ascent Kamera: Für automatische und On-Demand-Fotoaufnahmen.
• SIM-Karte: Steckplatz für die Mobilfunkverbindung.
• Antennenanschlüsse: Für Antennenverlängerungskits.
• Wiegand-Geräteanschlüsse: Für den Anschluss von Wiegand-Geräten (z. B. Kartenleser).
• Status- und Ereignisanschlüsse: Für Torstatus und Anforderung-zum-Verlassen-Geräte (Request-to-Exit).
• Strom- und Relaisanschlüsse: Für die Stromversorgung und den Anschluss an den Tor- oder Türöffner.
• Relais-Status-LEDs: Leuchten, wenn das Relais aktiv ist.

Verkabelung und Anschlüsse

Führen Sie die Kabel durch die Rückseite des Geräts und schließen Sie diese mit dem mitgelieferten Schraubendreher an. Wenden Sie keine übermäßige Kraft an.

Stromversorgung

Verwenden Sie den mitgelieferten 12-V AC/DC-Adapter. Wenn Sie eine Drittanbieter-Stromquelle verwenden, darf diese 24 VAC/DC nicht überschreiten. Achten Sie auf die korrekte Polarität (Plus an Plus, Minus an Minus). Die Erdungsklemme ist optional, es sei denn, lokale Vorschriften verlangen sie.

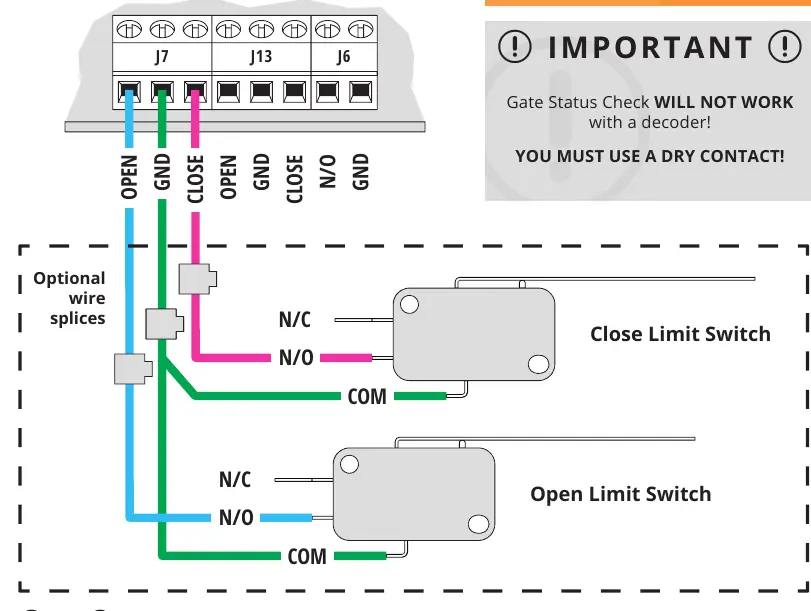

Status- und Ereigniseingänge

Die Statusanschlüsse sind für Niederspannung (3 V oder weniger) ausgelegt. Prüfen Sie die Spannung der Statusleitungen vor dem Anschluss. Überschreiten Sie nicht 3 V, da dies das Gerät beschädigen kann. Verwenden Sie für die Torstatusprüfung einen Trockenkontakt (keinen Decoder).

Inbetriebnahme und Test

Bevor Sie fortfahren, überprüfen Sie die gesamte Verkabelung und stellen Sie sicher, dass das Gerät mit Strom versorgt wird. Geben Sie den temporären Code 2012 auf dem Tastenfeld ein, um zu bestätigen, dass das Tor öffnet. Wenn dies funktioniert, schließen und verriegeln Sie die Vordertür. Die weitere Konfiguration (Hinzufügen/Löschen von Codes) erfolgt über Summit Control, nicht über das Tastenfeld am Gerät. Folgen Sie der beiliegenden Aktivierungsanleitung, um ein Konto zu erstellen.

Anschluss von Zubehör

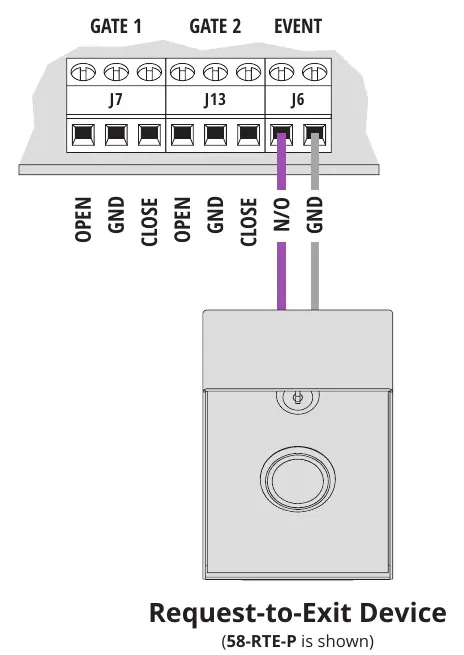

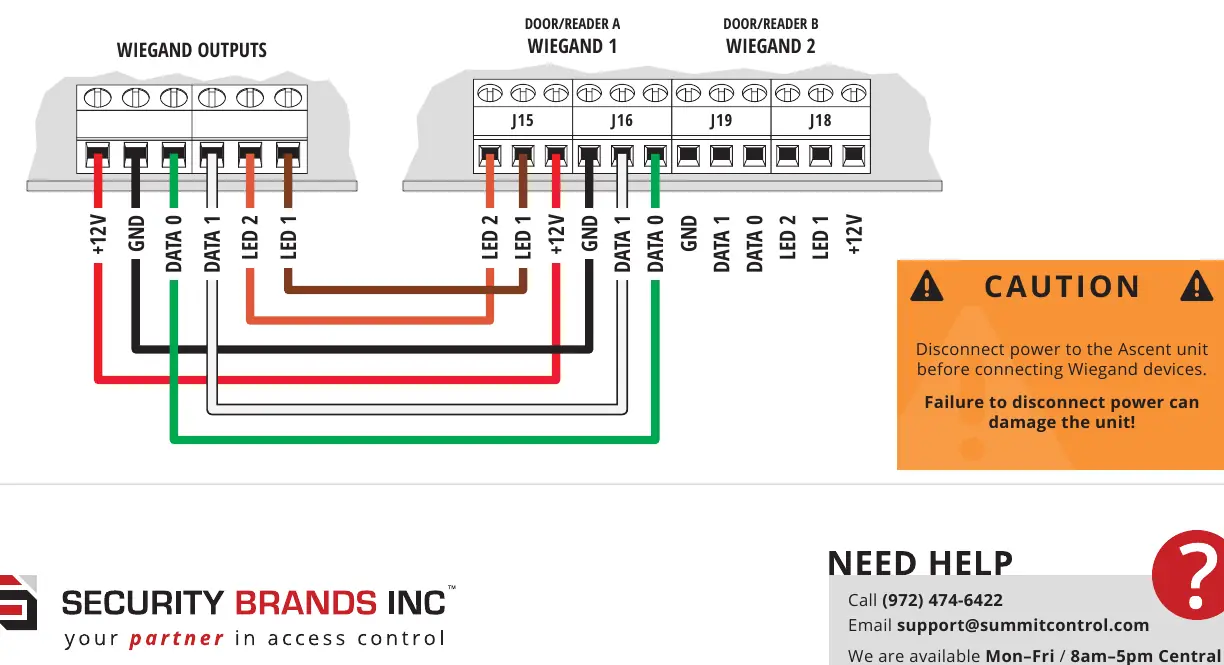

Für Wiegand-Geräte (z. B. Kartenleser) trennen Sie vor dem Anschluss die Stromversorgung zum Gerät. Die Verkabelung erfolgt an den entsprechenden Wiegand-Anschlüssen (Door/Reader A oder B). Für Anforderung-zum-Verlassen-Geräte (Request-to-Exit) nutzen Sie die Event-Eingänge an den Status- und Ereignisanschlüssen.
