Installationsanleitung für Security Brands Remote Pro KP 12-000SGL Wiegand-Tastatur
Schnelle Installations- und Programmieranleitung für das Security Brands Remote Pro KP 12-000SGL Wiegand-Tastaturmodul. Erfahren Sie, wie Sie das Gerät verdrahten, den Master-Code ändern und die Zugangscodes konfigurieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Konfigurationsschritte für das Security Brands Remote Pro KP (Modell 12-000SGL). Das Gerät ist eine Wiegand-Tastatur für Zugangskontrollsysteme. Die Installation erfordert eine vorhandene oder neue Einzel-Unterputzdose (Junction Box). Die Programmierung erfolgt direkt über die Tastatur mittels eines Master-Codes.
Lieferumfang und Montage
- Lieferumfang: Tastatureinheit, Dichtung, 2 Schlitzschrauben, 2 Sicherheitsschrauben, L-Schlüssel.
- Montage: Bereiten Sie die Unterputzdose vor. Die Tastatur wird nach der Verdrahtung und dem Testen mit den mitgelieferten Schrauben befestigt. Die Dichtung ist bei Innenmontage optional.
Verdrahtung
Das Gerät wird über Wiegand-Terminals mit einem Access Controller verbunden. Achten Sie auf die korrekte Belegung der Anschlüsse:
- 12V / GND: Stromversorgung.
- Data 0 / Data 1: Wiegand-Datenleitungen.
- LED 1 / LED 2: Steuerung der LED-Anzeigen.
Programmierung
Alle Programmierbefehle folgen dem Muster: Master-Code -> Befehlsnummer -> Wert -> #. Der Standard-Master-Code ab Werk ist 1251.
- Facility Code einstellen: 1251 -> 1 -> [3-stelliger Code 000-255] -> #
- Master-Code ändern: 1251 -> 2 -> [neuer 4-stelliger Code] -> #
- Zugangscode-Länge festlegen: 1251 -> 3 -> [4 oder 5] -> #
- LED 2 ein/aus: 1251 -> 4 -> [1 für Ein, 2 für Aus] -> #
- Tastaturbeleuchtung ein/aus: 1251 -> 5 -> [1 für Ein, 2 für Aus] -> #
- Programmier-Timeout: 1251 -> 6 -> [03-99 Sekunden] -> #
- Acknowledgment-Timeout: 1251 -> 7 -> [01-99 Sekunden] -> #
Zurücksetzen auf Werkseinstellungen
- Schrauben Sie die Tastatur mit dem L-Schlüssel von der Unterputzdose ab.
- Halten Sie die Reset-Taste auf der Rückseite für ca. 10 Sekunden gedrückt, bis ein Ton ertönt.
- Lassen Sie die Taste los. Das Gerät ist nun auf Werkseinstellungen zurückgesetzt.
- Montieren Sie die Tastatur wieder.
Bedienungshinweise
- Stern-Taste (*): Löscht die aktuelle Eingabe bei Fehlern.
- Raute-Taste (#): Beendet den Programmiermodus.
- Töne: Ein grüner Pfeil in der Anleitung signalisiert einen "guten" Ton (Bestätigung).
Praktische Hilfe
Typische Probleme
Fehlerhafte Eingabe während der Programmierung
Drücken Sie die Stern-Taste (*), um die aktuelle Eingabe zu löschen und neu zu beginnen.
Programmiermodus beenden
Drücken Sie die Raute-Taste (#), um den Programmiermodus jederzeit zu verlassen.
Keine Reaktion vom Access Controller
Prüfen Sie die Wiegand-Verkabelung (Data 0, Data 1) und stellen Sie sicher, dass der Facility Code korrekt eingestellt ist.
Vor der Verwendung
- Einzel-Unterputzdose für die Montage vorbereiten.
- Wiegand-Verkabelung gemäß Schaltplan prüfen.
- Master-Code (Standard: 1251) für die Programmierung bereithalten.
- Sicherstellen, dass der Pfad des automatischen Tors frei ist.
Technische Daten in der Praxis
- Facility Code
- 3-stelliger Code (000-255), der mit dem Access Controller übereinstimmen muss.
- Access Code Length
- Legt fest, ob Zugangscodes 4 oder 5 Stellen lang sein müssen.
Abbildungen und Diagramme

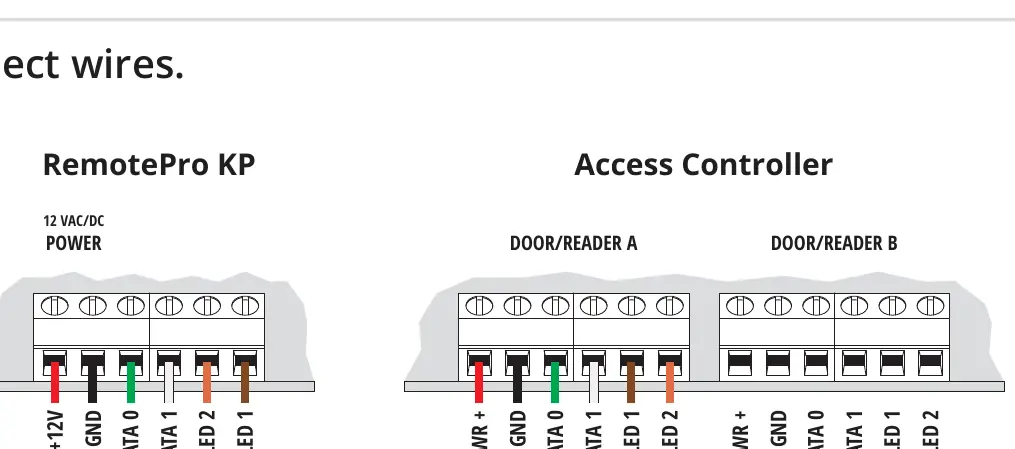

- Der Schaltplan zeigt die Verbindung zwischen RemotePro KP und Access Controller (12V, GND, Data 0, Data 1, LED 1/2).
Modellkompatibilität
- Das Gerät ist für Wiegand-basierte Zugangskontrollsysteme konzipiert.
- Die Stromversorgung muss 12 VAC/DC betragen.
