Installationsanleitung für SDC 1190AIWD verdecktes Einsteck-Riegel-Schloss
Erfahren Sie, wie Sie das SDC 1190AIWD verdeckte Einsteck-Riegel-Schloss installieren und verdrahten. Diese Anleitung enthält detaillierte Schritte für die horizontale und vertikale Montage, Schaltpläne für den Betrieb mit dem PR-1000...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Verdrahtungsanweisungen für das SDC 1190AIWD Fail-Safe Einsteck-Riegel-Schloss. Das Schloss ist für den verdeckten Einbau in Türen konzipiert. Der mitgelieferte PR-1000 Leistungsregler sollte verwendet werden, um den Stromverbrauch nach der Aktivierung zu reduzieren, die Wärmeentwicklung zu minimieren und die Lebensdauer des Solenoids zu verlängern.
Installation
Das Schloss kann horizontal (über der Tür) oder vertikal (an der Seite) montiert werden.
Horizontale Installation (Überkopf)
- Markieren Sie die Position für das Schließblech am oberen Türrahmen.
- Übertragen Sie die Markierung auf den Türrahmen.
- Verwenden Sie die Klebeschablone, um die Position für die Befestigungslaschen zu markieren und auszusägen.
- Befestigen Sie die Montagelaschen im Inneren.
Vertikale Installation (Seitenzarge)
- Markieren Sie die Position in der Mitte der Türhöhe.
- Verwenden Sie die Schablone, um den Ausschnitt für das Schloss und das Schließblech vorzubereiten.
- Befestigen Sie die Montagelaschen und setzen Sie das Schloss ein.
Wichtiger Hinweis: Bei horizontaler Montage muss das Riegelende zum Türanschlag zeigen. Bei vertikaler Montage muss das Riegelende am oberen Ende des Ausschnitts liegen. Sichern Sie das Schloss mit der mitgelieferten #10-32 Maschinenschraube.
Verdrahtung und Stromversorgung
Das Schloss unterstützt 12VDC oder 24VDC. Der PR-1000 Regler wird empfohlen, um die Betriebstemperatur zu senken.
- Ohne PR-1000: Schließen Sie die Stromversorgung direkt an das Solenoid an.
- Mit PR-1000: Verbinden Sie den Regler gemäß dem Schaltplan auf Seite 2. Der Regler nimmt 12/24 VDC/VAC auf.
Der automatische Wiederschließschalter (ARS) ist für einen Spalt von 1/8 Zoll zwischen Tür und Rahmen voreingestellt. Bei größeren Abständen kann die Mutter gelöst und die Baugruppe im Uhrzeigersinn gedreht werden, um den Spalt auszugleichen.
Fehlerbehebung
- Riegel fährt nicht aus: Prüfen Sie die Spannung und die Ausrichtung des Schließblechs.
- Riegel fährt aus, rattert aber: Die Spannung ist zu niedrig.
- Riegel fährt nicht ein: Das Schließblech ist falsch ausgerichtet.
Technische Daten
- Solenoid 12VDC: 900mA (max), Dauerbetrieb.
- Solenoid 24VDC: 450mA (max), Dauerbetrieb.
- BPS (Bolt Position Sensor): 5 Watt, zeigt an, ob der Riegel verriegelt oder entriegelt ist.
- DPS (Door Position Switch): 4A bei 30VDC (resistiv), zeigt an, ob die Tür geöffnet oder geschlossen ist.
Praktische Hilfe
Typische Probleme
Riegel fährt nicht aus
Überprüfen Sie die Stromspannung und die Ausrichtung des Schließblechs.
Riegel rattert beim Ausfahren
Die anliegende Spannung ist zu niedrig. Prüfen Sie die Stromversorgung.
Riegel fährt nicht ein
Das Schließblech ist falsch ausgerichtet. Justieren Sie die Position des Schließblechs.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung (12VDC oder 24VDC) korrekt ist.
- Installieren Sie den PR-1000 Regler für eine längere Lebensdauer des Solenoids.
- Prüfen Sie den Spalt zwischen Tür und Rahmen für den ARS-Schalter (Standard 1/8 Zoll).
- Stellen Sie sicher, dass der Ausschnitt im Rahmen tief genug ist.
- Verwenden Sie die mitgelieferten Montagelaschen für einen sicheren Halt.
Abbildungen und Diagramme

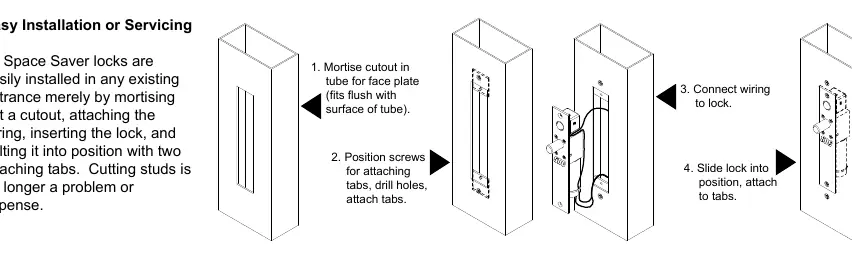

- Die Installationsschritte zeigen das Einsetzen des Schlosses in den Ausschnitt und die Befestigung mittels Laschen.
- Die Schaltpläne unterscheiden zwischen Betrieb mit und ohne PR-1000 Regler.

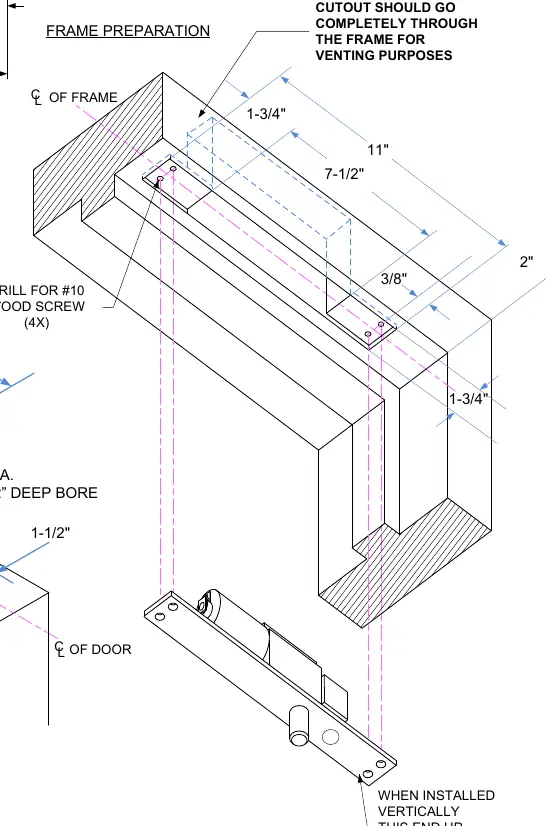

- Die Zeichnung für Holztüren verdeutlicht die notwendigen Bohrungen und Ausschnittmaße.
Modellkompatibilität
- Geeignet für Holz- und Metalltüren.
- Erfordert einen Ausschnitt im Rahmen für das Schlossgehäuse.
- PR-1000 Modul ist für den Einbau im Rahmen erforderlich.
