Bedienungsanleitung für BEA RIM-Exit elektrischer Türöffner

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Konfigurationsanweisungen für den BEA RIM-Exit elektrischen Türöffner. Das Gerät ist für den Einsatz an Zugangstüren mit einer Gehäusedicke von 1/2 Zoll oder 3/4 Zoll konzipiert. Wichtige Voraussetzungen sind die Einhaltung der NFPA70-Verkabelungsstandards und die Beachtung der UL294/UL1034-Anforderungen. Der Türöffner ist für den Innenbereich bestimmt.

Technische Spezifikationen

• Betriebsspannung: 12 oder 24 VDC
• Stromaufnahme: 540mA (12 VDC) / 270mA (24 VDC)
• Betriebstemperatur: -10 bis 49 °C
• Statische Festigkeit: 1500 lbs (680 kg)
• Endurance: 250.000 Zyklen (UL-getestet)
• Material: Gebürsteter Edelstahl (US32D)
• Rahmenanwendung: Metall / Holz

Sicherheitshinweise

Vor Beginn der Arbeiten müssen folgende Sicherheitsmaßnahmen getroffen werden:

• Schalten Sie die gesamte Stromversorgung zum elektrischen Gehäuse ab, bevor Sie Verkabelungsarbeiten durchführen.
• Achten Sie auf ESD-Schutz (elektrostatische Entladung) beim Umgang mit Platinen.
• Stellen Sie sicher, dass keine Kabel durch bewegliche Türteile eingeklemmt werden.
• Führen Sie keine internen Reparaturen selbst durch; dies führt zum Erlöschen der Garantie und kann zu Stromschlägen führen.

Montage und Verkabelung

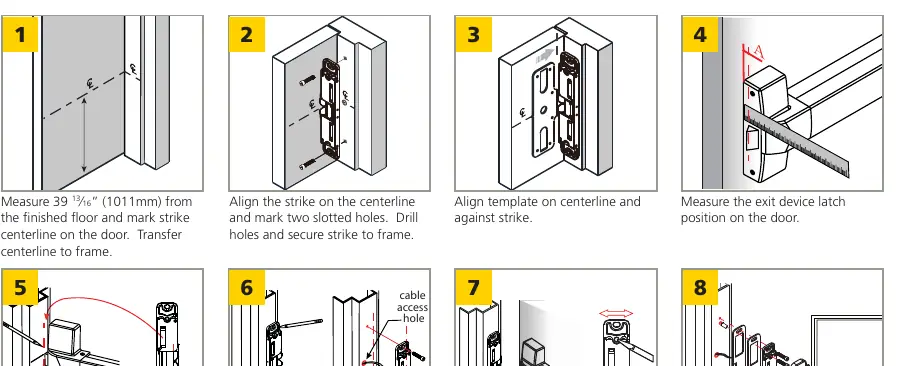

Die Montage erfolgt in 8 Schritten:

1. Messen Sie 1011 mm (39 13/16 Zoll) vom fertigen Boden aus und markieren Sie die Mittellinie des Türöffners auf der Tür. Übertragen Sie die Mittellinie auf den Rahmen.
2. Schließen Sie die Tür und markieren Sie die Riegelposition auf dem Rahmen.
3. Richten Sie die Schablone an der Mittellinie aus und markieren Sie die zwei Langlöcher. Bohren Sie die Löcher und befestigen Sie den Türöffner am Rahmen.
4. Messen Sie die Position des Riegels der Ausgangsvorrichtung an der Tür.
5. Positionieren Sie den Türöffner am Rahmen gemäß den Markierungen. Verwenden Sie den Türöffner als Schablone, um ein Kabelzugangsloch und zwei Befestigungslöcher zu bohren. Montieren Sie den Türöffner locker mit Kreuzschlitzschrauben.
6. Überprüfen Sie das Zusammenspiel des Riegels und justieren Sie den Türöffner horizontal, bis die Tür korrekt schließt. Ziehen Sie die Befestigungsschrauben fest und markieren Sie die restlichen Schraubenlöcher.
7. Entfernen Sie den Türöffner und bohren Sie die markierten Löcher.
8. Verkabeln Sie das Gerät, setzen Sie die Blindmuttern ein und installieren Sie den Türöffner erneut. Verwenden Sie bei Bedarf Distanzstücke, um den Spalt zwischen Türöffner und Ausgangsvorrichtung anzupassen.

Anschlussdiagramm

Der Türöffner unterstützt sowohl 12 VDC als auch 24 VDC Betrieb. Die Anschlüsse sind nicht polaritätsempfindlich.

• 12 VDC Betrieb: Verbinden Sie die Steuereinheit mit den entsprechenden Anschlüssen.
• 24 VDC Betrieb: Verbinden Sie die Steuereinheit mit den entsprechenden Anschlüssen.

Fail-Safe / Fail-Secure Einstellung

Der Modus ist vor Ort umschaltbar:

• Entfernen Sie die Verriegelungsschraube, lösen Sie die Schiebeschraube und verschieben Sie diese.
• Fail-Safe: Schrauben sind voneinander weg verriegelt.
• Fail-Secure: Schrauben sind zueinander hin verriegelt.
• Ziehen Sie die Verriegelungsschraube nach der Einstellung wieder fest.
