Bedienungsanleitung für BEA Fly Request-to-Exit Sensor
Schnelle Anleitung zur Installation, Konfiguration und Fehlerbehebung des BEA Fly Request-to-Exit Sensors. Erfahren Sie mehr über DIP-Schalter, Verkabelung, Maskierung des Erfassungsbereichs und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der BEA Fly Request-to-Exit Sensor ist für die Bewegungserkennung konzipiert. Wichtiger Sicherheitshinweis: Der Sensor wird nicht für die Aktivierung von automatischen Fußgängertüren empfohlen, da die passive Infrarottechnologie Temperaturänderungen (z. B. Körperwärme) erkennt und keine unbeweglichen Objekte wie Krankenhausbetten, Krankentragen oder Einkaufswagen erfasst.
Vorbereitung des Sensors
Vor der Montage kann der Erfassungsbereich durch Anpassen der Linse (Maske) konfiguriert werden:

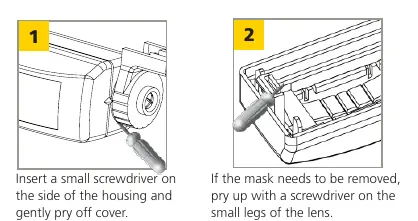

- Maske entfernen: Hebeln Sie die Abdeckung mit einem kleinen Schraubendreher vorsichtig ab.
- Anpassung: Entfernen Sie Segmente der Maske mit einem Seitenschneider, um das gewünschte Erfassungsfeld zu erreichen (z. B. asymmetrisch oder kürzere Tiefe).
- Hinweis: Die Installation ohne Maske ermöglicht die maximale Erfassungsgröße. Wenn die Maske verwendet wird, muss mindestens ein Segment entfernt werden, um die Erkennung zu ermöglichen.
DIP-Schalter-Einstellungen
Nach der Montage können die DIP-Schalter für die Anwendung konfiguriert werden:
- Schalter 1 (Empfindlichkeit): ON = hoch, OFF = niedrig.
- Schalter 2 (Relaisausgang): ON = passiver Ausgang (Relaiskontakt offen bei Erkennung), OFF = aktiver Ausgang (Relaiskontakt geschlossen bei Erkennung).
- Schalter 3 (Haltezeit): ON = 2 Sek. (Fly) / 30 Sek. (Fly ERT), OFF = 0,5 Sek. (Fly) / 15 Sek. (Fly ERT).
Montage und Verkabelung
- Befestigen Sie die Montageschablone am Rahmen über der Tür.
- Bohren Sie die Löcher und führen Sie das Kabel durch die Schablone.
- Platzieren Sie den Sensor auf der Schablone und befestigen Sie ihn mit den mitgelieferten Schrauben.
- Schließen Sie das Sensorkabel gemäß der Pin-Belegung an. Die Eingangsspannung ist nicht polaritätsempfindlich.
- Nach dem Start blinkt die LED für einige Sekunden. Sie leuchtet auf, wenn der Sensor eine Bewegung erkennt.
Pin-Belegung
- Pin 1 & 2: 12 – 24 V (Stromversorgung)
- Pin 3: Relais COM
- Pin 4: Relais NO (Schließer)
- Pin 5: Relais NC (Öffner)
Fehlerbehebung
- Tür entriegelt nicht / LED leuchtet nicht: Stromversorgung prüfen, Spannung messen.
- Tür entriegelt nicht, aber LED leuchtet: DIP-Schalter 2 prüfen, Verkabelung verifizieren, ggf. Sensor austauschen.
- Erfassungsfeld entspricht nicht den Anforderungen: Maskierung der Linse anpassen.
Technische Daten
- Technologie: Passives Infrarot mit Mikroprozessor.
- Montagehöhe: Max. 3 m (empfohlen 2 m – 2,4 m).
- Spannungsversorgung: 12 – 24 VAC/VDC.
- Relaiskontakt: 1 A / 75 VDC oder 50 VAC (potentialfrei).
- Betriebstemperatur: -30 °C bis 55 °C.
Praktische Hilfe
Typische Probleme
Tür entriegelt nicht und LED leuchtet nicht
Stromversorgung und anliegende Spannung prüfen.
Tür entriegelt nicht, obwohl LED leuchtet
Einstellung des DIP-Schalters 2 prüfen und Verkabelung verifizieren.
Erfassungsbereich ist zu groß oder falsch
Maskierung der Linse anpassen (Segmente mit Seitenschneider entfernen).
Vor der Verwendung
- Stromzufuhr zum Header vor Verkabelungsarbeiten unterbrechen.
- Sicherstellen, dass das Türsteuerungssystem und das Header-Profil korrekt geerdet sind.
- Montagehöhe zwischen 2 m und 2,4 m einhalten.
- Verkabelung vor dem Einschalten auf korrekte Platzierung prüfen.
- Funktionstest vor Verlassen des Einsatzortes durchführen.
Technische Daten in der Praxis
- Empfindlichkeit (DIP 1)
- Regelt die Ansprechschwelle des Sensors (Hoch/Niedrig).
- Relaisausgang (DIP 2)
- Wählt zwischen passivem (Kontakt offen bei Erkennung) oder aktivem Ausgang.
- Haltezeit (DIP 3)
- Bestimmt, wie lange das Relais nach der Erkennung aktiv bleibt.
Abbildungen und Diagramme
- Masken-Muster: Vollständige Erkennung (keine Maske), Asymmetrische Erkennung, Kürzere Tiefe.
- DIP-Schalter-Tabelle: Definiert die Betriebsmodi für Empfindlichkeit, Relais und Haltezeit.
- Pin-Belegung: Tabelle für den 5-poligen Anschluss (Strom und Relaiskontakte).
Modellkompatibilität
- Nicht für automatische Fußgängertüren geeignet.
- Erkennt keine unbeweglichen Objekte wie Krankenhausbetten oder Einkaufswagen.
- Eingangsspannung ist nicht polaritätsempfindlich.
