Bedienungsanleitung für BEA 10STRIKECUV Universal-Elektrotüröffner

Schnellstartanleitung für den BEA 10STRIKECUV Universal-Elektrotüröffner. Erfahren Sie alles über Montage, Verkabelung, Fail-Safe/Fail-Secure-Einstellungen und technische Spezifikationen für eine sichere Installation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der BEA 10STRIKECUV ist ein universeller Elektrotüröffner für zylindrische oder Einsteckschlösser mit einer Riegelfalle von bis zu 15 mm (9/16"). Das Gerät ist ausschließlich für den Innenbereich bestimmt und muss gemäß NFPA70 installiert werden. Vor der Installation ist sicherzustellen, dass die lokale Behörde bezüglich der Verwendung von Panikbeschlägen konsultiert wurde, um Notausgänge nicht zu beeinträchtigen.

Produktbeschreibung

Der Elektrotüröffner ist für den Einsatz mit UL-gelisteten Ausgangsbeschlägen konzipiert. Er besteht aus einer Zinklegierung und Edelstahl. Das Gerät ist reversibel und kann sowohl im Fail-Safe- als auch im Fail-Secure-Modus betrieben werden.

Technische Daten

  • Betriebsspannung: 12 oder 24 VDC
  • Stromaufnahme: 300mA (12 VDC) / 150mA (24 VDC)
  • Betriebstemperatur: 0 bis 49 °C (32 – 120 °F)
  • Luftfeuchtigkeit: 0 – 85 % (nicht kondensierend)
  • Riegelfalle (Latch throw): max. 15 mm (9/16")
  • Statische Festigkeit: 454 kg (1000 lbs)
  • Lebensdauer: 250.000 Zyklen (UL-getestet)

Sicherheitshinweise

  • Schalten Sie vor allen Verkabelungsarbeiten die Stromzufuhr zum elektrischen Gehäuse ab.
  • Achten Sie auf Fußgängerverkehr im Türbereich und stoppen Sie diesen während der Tests.
  • Schützen Sie die Leiterplatten vor elektrostatischer Entladung (ESD).
  • Überprüfen Sie die Kabelführung, um sicherzustellen, dass bewegliche Türteile keine Kabel einklemmen oder beschädigen.
  • Führen Sie keine internen Reparaturen durch; diese müssen von BEA, Inc. durchgeführt werden.

Montage und Verkabelung

  1. Messen Sie die Position der Falle.
  2. Markieren Sie die Position der Falle.
  3. Bringen Sie die Aufkleber-Schablone an der markierten Mittellinie an.
  4. Schneiden Sie das Loch mithilfe der Schablone aus.
  5. Installieren Sie die Montagehalterungen.
  6. Verbinden Sie die Kabel mit Crimpverbindungen und testen Sie den Türöffner auf korrekte Spannung.

Wichtig: Zwischen dem Schließblech und der Riegelfalle muss ein ausreichender Spalt vorhanden sein, um ein Versagen des Magnetventils zu verhindern.

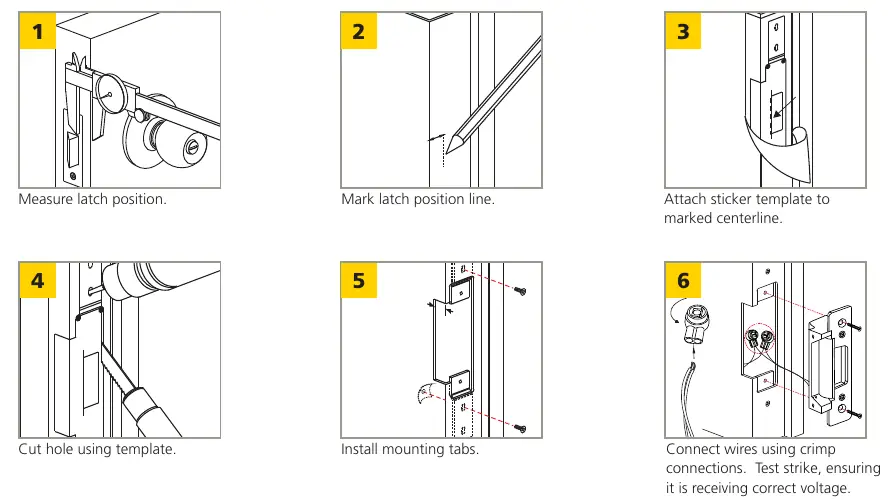

Schritte zur Montage und Verkabelung des Elektrotüröffners.
Schritte zur Montage und Verkabelung des Elektrotüröffners.

Fail-Safe / Fail-Secure Einstellung

Der Modus kann durch Verschieben einer Schraube geändert werden:

Einstellung der Fail-Safe oder Fail-Secure Funktion.
Einstellung der Fail-Safe oder Fail-Secure Funktion.
  • Entfernen Sie die Sicherungsschraube.
  • Lösen Sie die Gleitschraube, verschieben Sie diese und ziehen Sie sie wieder fest.
  • Setzen Sie die Sicherungsschraube wieder ein.
  • Fail-Safe (stromlos verriegelt/offen bei Strom): Schieben Sie die Schraube nach rechts.
  • Fail-Secure (stromlos entriegelt/geschlossen bei Strom): Schieben Sie die Schraube nach links.

Anschlussdiagramm

Die Anschlüsse sind nicht polaritätsempfindlich.

Anschlussdiagramme für 12 VDC und 24 VDC Betrieb.
Anschlussdiagramme für 12 VDC und 24 VDC Betrieb.
  • 12 VDC Betrieb: Anschluss über schwarzes und rotes Kabel.
  • 24 VDC Betrieb: Anschluss über schwarzes und weißes Kabel.

Praktische Hilfe

Typische Probleme

Magnetventil versagt

Stellen Sie sicher, dass ein ausreichender Spalt zwischen dem Schließblech und der Riegelfalle vorhanden ist.

Leiterplatte beschädigt

ESD-Schutzmaßnahmen beachten; entladen Sie Ihren Körper vor der Handhabung der Platine.

Unerwartete Türreaktionen

Stoppen Sie den Fußgängerverkehr während der Tests und überprüfen Sie die korrekte Verkabelung.

Vor der Verwendung

  • Stromzufuhr zum elektrischen Gehäuse abschalten.
  • Kompatibilität mit UL-gelisteten Ausgangsbeschlägen prüfen.
  • Spannungsversorgung (12V oder 24V) verifizieren.
  • NFPA70-Konformität der Verkabelung sicherstellen.
  • Sicherstellen, dass der Notausgang nicht beeinträchtigt wird.

Technische Daten in der Praxis

Fail-Safe / Fail-Secure
Einstellbar durch eine mechanische Schraube am Gerät.
Latch throw 15mm
Maximale Tiefe der Riegelfalle, die das Gerät aufnehmen kann.

Abbildungen und Diagramme

  • Schritt-für-Schritt-Montageanleitung (1-6) zeigt den Einbauprozess.
  • Anschlussdiagramme für 12V und 24V zeigen die korrekte Kabelbelegung.
  • Detailzeichnung zur Einstellung der Fail-Safe/Fail-Secure-Funktion mittels Gleitschraube.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Geeignet für zylindrische oder Einsteckschlösser.
  • Nicht für den Einsatz an Türen geeignet, bei denen die Funktion von Notausgängen beeinträchtigt werden könnte.
