Installationsanleitung für SDC 1091AI Fail-Safe Einsteck-Riegelschloss

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb des SDC 1091AI und 1091AIDL Fail-Safe Einsteck-Riegelschlosses. Das System ist für die Montage in Metalltüren und -rahmen konzipiert. Ein wesentlicher Bestandteil ist der mitgelieferte PR-1000 Spannungsregler, der zur Reduzierung der Wärmeentwicklung und zur Verlängerung der Lebensdauer des Solenoids dringend empfohlen wird.

Installation

Die Installation kann horizontal (im Türsturz) oder vertikal (im Türrahmen) erfolgen.

Horizontale Installation (Überkopf)

1. Markieren Sie die Position für das Schließblech am oberen Türrahmen.
2. Markieren Sie die Position für das Schloss am Türsturz.
3. Verwenden Sie die Klebeschablone, um die Ausschnitte für das Schloss und die Befestigungslaschen zu markieren.
4. Sägen oder fräsen Sie die Ausschnitte aus und senken Sie die Löcher für die #10-Schrauben.

Vertikale Installation (Seitenzarge)

1. Markieren Sie die Position für das Schließblech am Türrahmen in der Mitte der Türhöhe.
2. Verwenden Sie die Klebeschablone, um die Ausschnitte für das Schloss und die Befestigungslaschen zu markieren.
3. Sägen oder fräsen Sie die Ausschnitte aus und senken Sie die Löcher für die #10-Schrauben.

Montage des Schlosses

• Befestigen Sie die Montagelaschen im Inneren.
• Schließen Sie die Stromversorgung an (siehe Verkabelungsabschnitt).

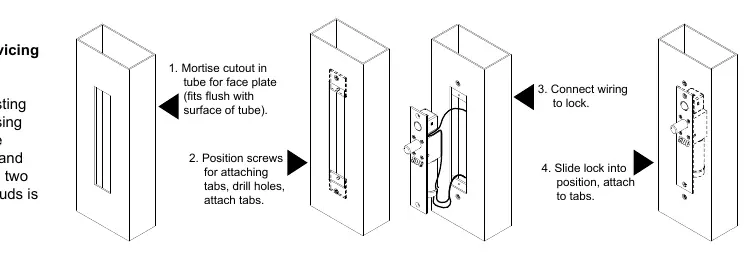

• Setzen Sie das Schloss ein. Bei horizontaler Montage muss das Riegelende zum Türanschlag zeigen; bei vertikaler Montage muss der Riegel am oberen Ende des Ausschnitts liegen.
• Sichern Sie das Schloss mit #10-32 Maschinenschrauben.
• Verwenden Sie das Schließblech als Schablone, um die Schraubenlöcher zu markieren, zu bohren und das Blech zu montieren.

Einstellung des Auto-Relock-Schalters (ARS)

Der Auto-Relock-Schalter ist werkseitig auf einen Abstand von 1/8 Zoll zwischen Tür und Rahmen eingestellt. Sollte ein größerer Spalt vorhanden sein, kann dieser kompensiert werden:

• Lösen Sie die Kontermutter.
• Drehen Sie die Schalterbaugruppe im Uhrzeigersinn, um den Abstand für einen breiteren Türspalt anzupassen.
• Ziehen Sie die Kontermutter nach der Einstellung wieder fest.

Verkabelung

Die Verwendung des PR-1000 Spannungsreglers wird empfohlen, um den Stromverbrauch nach der Aktivierung zu senken und die Wärmeentwicklung zu minimieren. Das System unterstützt 12VDC oder 24VDC.

• Ohne PR-1000: Schließen Sie die Stromversorgung direkt an das Solenoid an, unter Berücksichtigung der korrekten Polarität (siehe Schaltplan).
• Mit PR-1000: Verbinden Sie den Regler zwischen Stromquelle und Schloss. Der Regler reduziert die Spannung nach dem Einschalten.

Fehlerbehebung

Bei Problemen überprüfen Sie bitte folgende Punkte:

• Riegel fährt nicht aus: Überprüfen Sie die Spannung und die Ausrichtung des Schließblechs.
• Riegel fährt aus, rattert aber: Die Spannung ist zu niedrig.
• Riegel zieht nicht ein: Das Schließblech ist falsch ausgerichtet.

Technische Daten

• Spannung: 12VDC (0,9A max) oder 24VDC (0,45A max).
• Riegelhub: 3/4 Zoll.
• Material: Massiver Edelstahl.
• PR-1000 Modul: Erforderlich bei Montage im Rahmen.
