Dieses Dokument enthält die Installations- und Verkabelungsanweisungen für den SDC 1190AI Fail-Safe Einsteck-Riegelverschluss. Das Gerät ist für den Dauerbetrieb ausgelegt, wobei die Verwendung des mitgelieferten PR-1000 Spannungsreglers empfohlen wird, um die Wärmeentwicklung zu reduzieren und die Lebensdauer des Solenoids zu verlängern. Beachten Sie, dass das Modell 1190AI ausschließlich mit 24VDC betrieben werden darf.

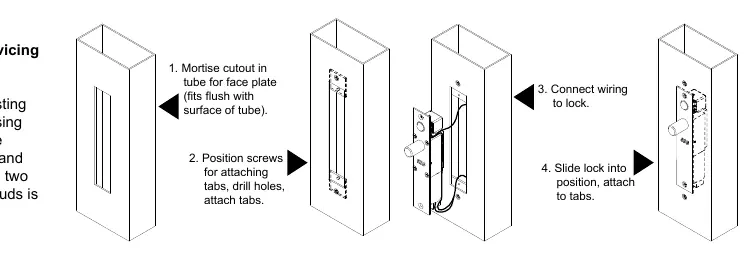

Installation
Die Installation kann horizontal (über der Tür) oder vertikal (an der Seite) erfolgen.
Horizontale Installation (Überkopf)

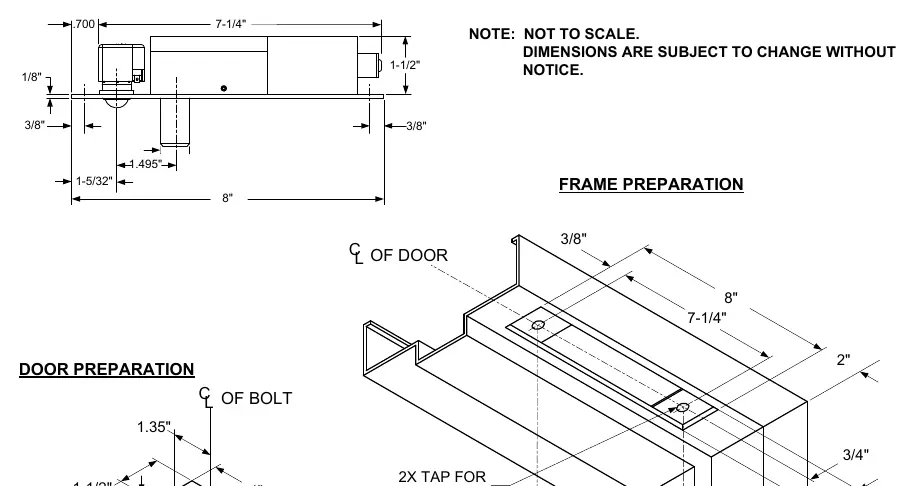

- Prüfen Sie die Oberkante der Tür auf die geeignetste Position für das Schließblech.
- Markieren Sie die Tür für das Ende des Schließblechs und übertragen Sie die Markierung auf den Türrahmen.
- Verwenden Sie die Klebeschablone, um die Position für die Montage-Tabs zu markieren.
- Sägen oder fräsen Sie den Ausschnitt gemäß der Schablone.
Vertikale Installation (Seitenzarge)
- Markieren Sie die Position an der Seitenzarge in der Nähe der Türhöhe.
- Verwenden Sie die Schablone, um die Montage-Tabs zu positionieren.
- Sägen oder fräsen Sie den Ausschnitt.
- Stellen Sie sicher, dass das Riegelende bei vertikaler Installation oben liegt.
Auto Relock Switch (ARS) Justierung
Der automatische Riegel-Schalter (ARS) ist für einen Spalt von 1/8 Zoll (ca. 3 mm) zwischen Tür und Rahmen voreingestellt. Bei größeren Abständen kann dies wie folgt angepasst werden:
- Lösen Sie die Kontermutter.
- Drehen Sie die Schalterbaugruppe im Uhrzeigersinn, um den Abstand für einen größeren Türspalt auszugleichen.
- Ziehen Sie die Kontermutter nach der Einstellung wieder fest.
Verkabelung
Der SDC 1190AI wird mit dem PR-1000 Spannungsregler geliefert. Es wird dringend empfohlen, diesen zu verwenden, um den Stromverbrauch nach der Aktivierung zu senken.
- Ohne PR-1000: Direkter Anschluss an 24VDC.
- Mit PR-1000 (Empfohlen): Verbinden Sie den Regler gemäß dem Schaltplan. Der Regler reduziert die Leistungsaufnahme des Solenoids nach der Aktivierung.
- Achten Sie darauf, das Kabel nicht am Solenoid hängend zu belasten.
Technische Daten
- Betriebsspannung: 24VDC (nur 24VDC für 1190AI).
- Stromaufnahme: 700mA (max) bei Dauerbetrieb.
- BPS (Bolt Position Sensor): 5 Watt, zeigt verriegelt/entriegelt an.
- DPS (Door Position Switch): 4A bei 30VDC (resistiv), zeigt Tür offen/geschlossen an.
Fehlerbehebung
- Riegel fährt nicht aus: Prüfen Sie die Spannung und die Ausrichtung des Schließblechs.
- Riegel fährt aus, rattert aber: Die Spannung ist zu niedrig.
- Riegel zieht nicht ein: Das Schließblech ist falsch ausgerichtet.
Praktische Hilfe
Typische Probleme
Riegel fährt nicht aus
Überprüfen Sie die Spannungsversorgung (24VDC) und die Ausrichtung des Schließblechs.
Riegel fährt aus, rattert aber
Die Spannung ist zu niedrig. Stellen Sie sicher, dass die Stromversorgung stabil 24VDC liefert.
Riegel zieht nicht ein
Das Schließblech ist falsch ausgerichtet. Justieren Sie die Position des Schließblechs.
Vor der Verwendung
- Stellen Sie sicher, dass eine 24VDC Stromversorgung vorhanden ist.
- Installieren Sie den PR-1000 Spannungsregler zur Reduzierung der Wärmeentwicklung.
- Überprüfen Sie den Türspalt für die ARS-Justierung (Standard 1/8 Zoll).
- Prüfen Sie die Ausrichtung des Schließblechs vor der endgültigen Montage.
- Verwenden Sie die mitgelieferte Schablone für den Ausschnitt.
Abbildungen und Diagramme
- Fig 1 & 2 zeigen die Justierung des Auto Relock Switch (ARS) für unterschiedliche Türspaltbreiten.
- Die Schaltpläne zeigen den Anschluss mit und ohne PR-1000 Spannungsregler.
Modellkompatibilität
- Das Modell 1190AI ist nur für den Betrieb mit 24VDC ausgelegt.
- Der PR-1000 Regler ist für die Montage im Rahmen vorgesehen.
