Bedienungsanleitung für BEA 10STRIKEREV34 Rim-Exit Electric Strike

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Konfigurationsanweisungen für den BEA Rim-Exit Electric Strike (Modelle 10STRIKEREV34 und 10STRIKEREV12). Das Gerät ist für den Einsatz an Zugangstüren mit einer Gehäusedicke von 1/2 Zoll oder 3/4 Zoll vorgesehen. Die Installation muss gemäß den geltenden Sicherheitsstandards (z. B. NFPA70, ANSI A156.31) erfolgen. Beachten Sie, dass der Fail-Secure-Modus nur mit Genehmigung der örtlichen Behörden (AHJ) verwendet werden darf.

Technische Spezifikationen

• Betriebsspannung: 12 oder 24 VDC
• Stromaufnahme: 540mA (12 VDC) / 270mA (24 VDC)
• Betriebstemperatur: -10 bis 49 °C (14 – 120 °F)
• Statische Festigkeit: 1500 lbs (680 kg)
• Dynamische Festigkeit: 70 ft-lbs
• Lebensdauer: 250.000 Zyklen (UL-getestet) / 1.000.000 Zyklen (werkseitig getestet)
• Material: Gebürsteter Edelstahl (US32D)

Sicherheitshinweise

Vor Beginn der Arbeiten müssen alle Stromversorgungen zum elektrischen Gehäuse abgeschaltet werden. Da die Leiterplatten empfindlich auf elektrostatische Entladungen (ESD) reagieren, müssen entsprechende Schutzmaßnahmen getroffen werden. Stellen Sie sicher, dass keine Kabel durch bewegliche Türteile eingeklemmt oder beschädigt werden. Führen Sie keine internen Reparaturen selbst durch; dies führt zum Erlöschen der Garantie und kann zu Stromschlägen führen.

Montage und Verdrahtung

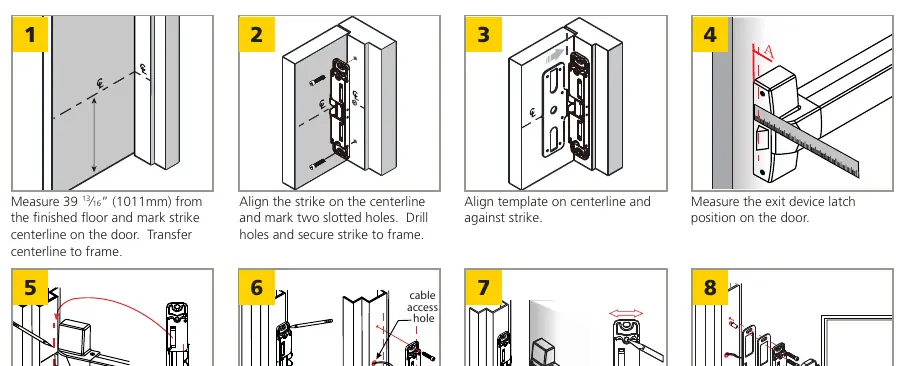

Die Installation umfasst 8 Schritte. Wenn bereits eine Panikstange vorhanden ist, können die ersten drei Schritte übersprungen werden:

1. Markieren Sie die Mittellinie auf der Tür (39 13/16 Zoll vom Boden) und übertragen Sie diese auf den Rahmen.
2. Schließen Sie die Tür und markieren Sie die Riegelposition auf dem Rahmen.
3. Richten Sie die Schablone an der Mittellinie aus und markieren Sie die Löcher.
4. Messen Sie die Position des Riegels der Panikstange an der Tür.
5. Positionieren Sie das Schließblech am Rahmen, markieren und bohren Sie das Kabelzugangsloch sowie die Befestigungslöcher.
6. Montieren Sie das Schließblech locker mit Flachkopfschrauben.
7. Überprüfen Sie das Einrasten des Riegels und justieren Sie das Schließblech horizontal, bis die Tür korrekt schließt.
8. Entfernen Sie das Schließblech, bohren Sie die markierten Löcher, setzen Sie die Blindnietmuttern ein und befestigen Sie das Schließblech endgültig.

Anschlussdiagramm

Das Gerät ist nicht polaritätsempfindlich. Schließen Sie die Stromversorgung (12 VDC oder 24 VDC) entsprechend den Diagrammen an das Steuergerät an.

Fail-Safe / Fail-Secure Einstellung

Das Gerät ist reversibel. Um den Modus zu ändern: Entfernen Sie die Sicherungsschraube, lösen Sie die Gleitschraube, verschieben Sie diese in die gewünschte Position und ziehen Sie die Sicherungsschraube wieder fest. Im Fail-Safe-Modus sind die Schrauben voneinander weg positioniert; im Fail-Secure-Modus sind sie zueinander hin positioniert.
