Installationsanleitung für BEA 10KEYPADU Zutrittskontroll-Tastatur

Detaillierte Installations- und Programmieranleitung für die BEA 10KEYPADU und 10KEYPADUSL Zutrittskontroll-Tastaturen. Erfahren Sie alles über Montage, Verkabelung, Benutzerverwaltung und Sicherheitseinstellungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Programmieranweisungen für die BEA Universal Keypad Familie (10KEYPADU und 10KEYPADUSL). Das Gerät ist für die Zutrittskontrolle konzipiert und bietet zwei Relais-Zonen. Wichtig: Die Versorgungsspannung darf 30VDC oder 24VAC nicht überschreiten, da sonst das Gerät beschädigt wird und die Garantie erlischt. Verwenden Sie keine nicht regulierten 24VAC-Transformatoren.

Produktbeschreibung

Die Tastatur verfügt über eine Door-LED, eine Mode-LED, ein Matrix-Tastenfeld und eine Gehäuseschraube an der Unterseite. Das Modell 10KEYPADUSL ist die Slimline-Variante.

Übersicht der 10KEYPADU und 10KEYPADUSL Modelle
Übersicht der 10KEYPADU und 10KEYPADUSL Modelle

Technische Daten

  • Spannungsversorgung: 12 – 24 VAC/VDC
  • Stromaufnahme: Standby ≤ 30 mA, Betrieb ≤ 160 mA
  • Benutzercodes: 1100 (Zone 1: 1000, Zone 2: 100)
  • Relais: 2 Form-C Relais (potenzialfrei)
  • Schutzart: IP66 (wasser- und staubdicht)
  • Betriebstemperatur: -22 bis 158 °F

Montage und Installation

Vor der Installation müssen alle Stromversorgungen abgeschaltet werden. Achten Sie auf eine saubere Arbeitsumgebung.

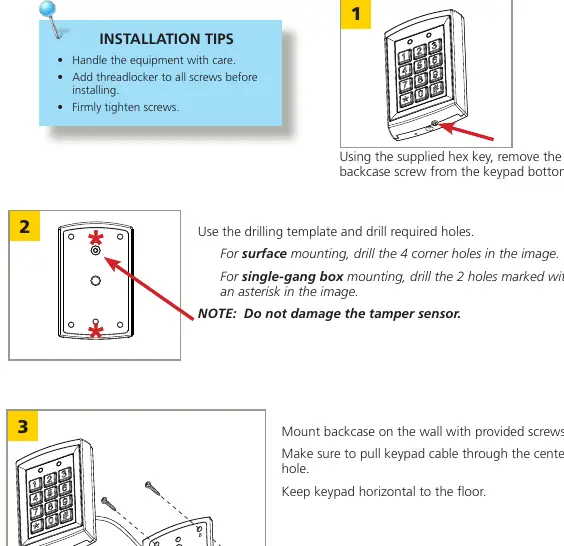

Montageschritte für die Tastatur
Montageschritte für die Tastatur
  1. Entfernen Sie die Gehäuseschraube an der Unterseite mit dem mitgelieferten Inbusschlüssel.
  2. Verwenden Sie die Bohrschablone. Für die Oberflächenmontage bohren Sie die 4 Ecklöcher; für die Montage auf einer Unterputzdose (Single-Gang) die 2 mit Sternchen markierten Löcher.
  3. Montieren Sie das Gehäuseunterteil an der Wand. Führen Sie das Kabel durch das mittlere Loch und achten Sie darauf, dass die Tastatur horizontal zur Wand ausgerichtet ist.

Verkabelung

Schließen Sie die Kabel gemäß dem Schaltplan an:

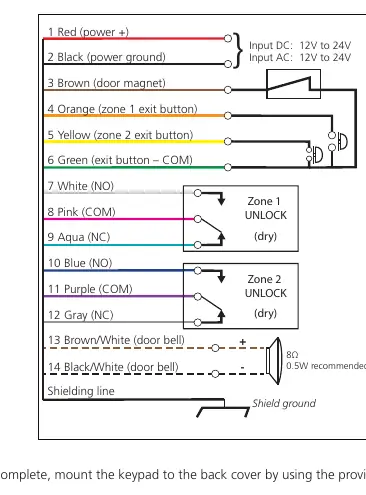

Schaltplan für die Verkabelung
Schaltplan für die Verkabelung
  • 1 (Rot): Strom +
  • 2 (Schwarz): Strom Masse
  • 3 (Braun): Türmagnet
  • 4 (Orange): Zone 1 Ausgangstaster
  • 5 (Gelb): Zone 2 Ausgangstaster
  • 6 (Grün): Ausgangstaster COM
  • 7 (Weiß): Zone 1 NO
  • 8 (Pink): Zone 1 COM
  • 9 (Aqua): Zone 1 NC
  • 10 (Blau): Zone 2 NO
  • 11 (Lila): Zone 2 COM
  • 12 (Grau): Zone 2 NC
  • 13/14 (Braun/Weiß & Schwarz/Weiß): Türklingel (8Ω, 0.5W Lautsprecher empfohlen)

Programmierung

Um in den Programmiermodus zu gelangen, geben Sie den Standard-Admin-Code (1234) zweimal ein (1234 + 1234). Die Mode-LED leuchtet rot. Zum Beenden drücken Sie die #-Taste.

Admin-Code ändern

  1. In den Setup-Modus wechseln.
  2. Stern-Taste (*) und dann 3 drücken.
  3. Neuen Code (2-6 Stellen) zweimal eingeben.

Benutzercodes hinzufügen

  1. In den Setup-Modus wechseln.
  2. Für Zone 1: Stern-Taste (*) und 9, dann 0 und 2 drücken.
  3. 3-stellige Speicherplatznummer (000-999) eingeben.
  4. Benutzercode eingeben.

Sicherheit und Wartung

Das Gerät verfügt über einen Manipulationsalarm (Tamper Alarm), der standardmäßig deaktiviert ist. Bei 3 ungültigen Eingaben in Folge wird die Tastatur für 60 Sekunden gesperrt. Ein Werksreset löscht alle Benutzercodes und setzt den Admin-Code zurück (Stern-Taste (*) und 8, dann 9 zweimal drücken).

Praktische Hilfe

Typische Probleme

Admin-Code vergessen

Strom ausschalten, '#' gedrückt halten, Strom wieder einschalten. Der Code wird auf 1234 zurückgesetzt.

Tastatur reagiert nicht

Nach 3 ungültigen Eingaben ist das Gerät für 60 Sekunden gesperrt.

Falsche Spannung

Nicht mit BEA 1024VAC oder nicht regulierten 24VAC Transformatoren verwenden, da dies das Gerät beschädigt.

Vor der Verwendung

  • Spannungsversorgung prüfen (12-24 VAC/VDC).
  • Montageort auf Sauberkeit und Sicherheit prüfen.
  • Verkabelung vor dem Einschalten auf korrekte Platzierung prüfen.
  • Sicherstellen, dass bewegliche Türteile keine Kabel einklemmen.
  • Sicherstellen, dass die Schrauben fest angezogen sind.

Technische Daten in der Praxis

Form-C Relais
Potenzialfreie Wechselkontakte für flexible Anschlussmöglichkeiten.

Abbildungen und Diagramme

  • Der Schaltplan zeigt die 14-adrige Verkabelung inklusive Stromversorgung, Relais-Ausgängen für zwei Zonen, Türklingel-Anschluss und Manipulationsschutz.
  • Die Zeichnung verdeutlicht die Montage: Entfernen der Gehäuseschraube, Bohren der Löcher und Kabeldurchführung.

Modellkompatibilität

  • Nicht mit BEA 1024VAC Transformator kompatibel.
  • Geeignet für den Innen- und Außenbereich (IP66).
  • Unterstützt 1100 Benutzercodes insgesamt.
