Bedienungsanleitung für BEA Universal Keypad 10KEYPADU und 10KEYPADUSL

Detaillierte Anleitung für die BEA Universal Keypad Serie 10KEYPADU und 10KEYPADUSL. Erfahren Sie alles über die Installation, Verkabelung, Programmierung von Admin- und Benutzer-Codes sowie die Konfiguration von Sicherheitsfunktionen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Programmierung der BEA Universal Keypads 10KEYPADU und 10KEYPADUSL. Wichtiger Sicherheitshinweis: Die Versorgungsspannung darf 30VDC oder 24VAC nicht überschreiten, da das Produkt sonst beschädigt wird und die Garantie erlischt. Verwenden Sie keinen nicht regulierten 24VAC-Transformator.

Produktbeschreibung

Die Keypads verfügen über eine Tür-LED, eine Modus-LED, ein Matrix-Tastenfeld und eine Gehäuseschraube an der Unterseite. Das Modell 10KEYPADUSL ist die Slimline-Variante.

Übersicht der Modelle 10KEYPADU und 10KEYPADUSL
Übersicht der Modelle 10KEYPADU und 10KEYPADUSL

Technische Daten

  • Versorgungsspannung: 12 – 24 VAC/VDC
  • Stromaufnahme: Standby ≤ 30 mA, Betrieb ≤ 160 mA
  • Benutzercodes: 1100 (Zone 1: 1000, Zone 2: 100)
  • Relais-Ausgang: 2 Relais (potentialfrei)
  • Schutzart: IP66 (wasser- und staubdicht)
  • Betriebstemperatur: -22 bis 158 °F

Montage

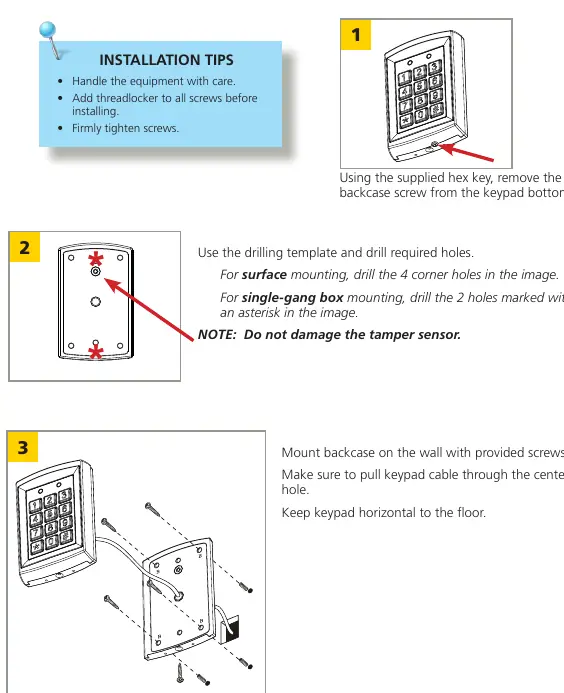

Montageschritte für das Keypad
Montageschritte für das Keypad
  1. Entfernen Sie die Gehäuseschraube an der Unterseite mit dem mitgelieferten Inbusschlüssel.
  2. Verwenden Sie die Bohrschablone. Für die Oberflächenmontage bohren Sie die 4 Ecklöcher. Für die Montage auf einer Unterputzdose (Single-Gang) bohren Sie die 2 mit einem Sternchen markierten Löcher.
  3. Montieren Sie das Gehäuseunterteil an der Wand. Führen Sie das Kabel durch das mittlere Loch und achten Sie darauf, den Sabotagesensor nicht zu beschädigen.
  4. Befestigen Sie das Keypad horizontal.

Verkabelung

Schließen Sie die Kabel gemäß dem Schaltplan an. Das Gerät unterstützt Eingangsspannungen von 12V bis 24V (AC/DC). Es gibt Anschlüsse für Türöffner (Zone 1 & 2), Exit-Taster, Türklingel und einen Schirmanschluss.

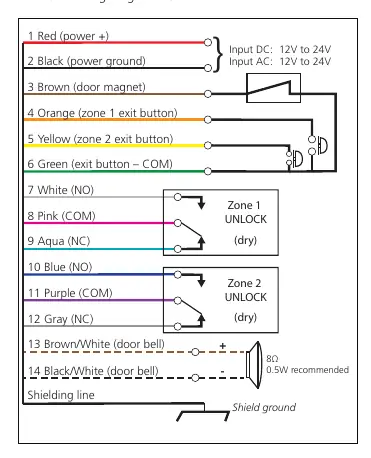

Verkabelungsdiagramm
Verkabelungsdiagramm

Programmierung

Um in den Programmiermodus zu gelangen, geben Sie den Standard-Admin-Code (1234) zweimal ein. Die Modus-LED leuchtet rot. Mit der #-Taste verlassen Sie den Modus.

Tabelle zum Aufrufen des Setup-Modus
Tabelle zum Aufrufen des Setup-Modus
  • Admin-Code ändern: Stern-Taste (*) + 9, dann 0 + 4, dann neue Länge (2-6 Stellen).
  • Benutzer-Code hinzufügen (Zone 1): Stern-Taste (*) + 9, dann 0 + 2, dann 3-stellige Speicherplatznummer (000-999), dann Code eingeben.
  • Benutzer-Code hinzufügen (Zone 2): Stern-Taste (*) + 9, dann 0 + 3, dann 2-stellige Speicherplatznummer (00-99), dann Code eingeben.

Zusätzliche Funktionen

Sie können die Entriegelungszeit für Zone 1 und 2 einstellen (00-99 Sekunden, 00 ist Toggle-Modus). Zudem lassen sich Summer, Hintergrundbeleuchtung und ein Sabotagealarm (Tamper Alarm) konfigurieren.

Fehlerbehebung und Betrieb

Wenn Sie den Admin-Code vergessen haben, schalten Sie das Gerät aus, halten Sie die #-Taste gedrückt und schalten Sie das Gerät wieder ein. Der Code wird auf 1234 zurückgesetzt. Nach 3 ungültigen Eingaben wird das Keypad für 60 Sekunden gesperrt.

Praktische Hilfe

Typische Probleme

Admin-Code vergessen

Strom ausschalten, '#' gedrückt halten, Strom einschalten. Code wird auf 1234 zurückgesetzt.

Tastatur reagiert nicht

Nach 3 ungültigen Eingaben ist das Gerät für 60 Sekunden gesperrt.

Falsche Eingabe

Ein kontinuierlicher Piepton ertönt bei falschen Tastenkombinationen.

Vor der Verwendung

  • Stromversorgung prüfen (12-24 VAC/VDC).
  • Verkabelung gemäß Diagramm durchführen.
  • Montageort auf Sauberkeit prüfen.
  • Sicherstellen, dass keine beweglichen Türteile Kabel beschädigen.
  • Sicherheitsstandards (z.B. ANSI A156.10) beachten.

Technische Daten in der Praxis

Versorgungsspannung
12-24 VAC/VDC. Nicht mit 1024VAC Transformator verwenden.
Relais-Ausgang
Potentialfreie Wechselkontakte für Türöffner.

Abbildungen und Diagramme

  • Das Verkabelungsdiagramm zeigt die Belegung der 14 Adern.
  • Zone 1 und Zone 2 haben separate Ausgänge (NO/COM/NC).
  • Anschluss für externe Türklingel (8 Ohm, 0.5W) an Brown/White und Black/White.

Modellkompatibilität

  • Nicht mit nicht regulierten 24VAC Transformatoren verwenden.
  • Admin-Code Länge kann zwischen 2 und 6 Stellen konfiguriert werden.
