Installationsanleitung für SDC LR100DHK Electric Latch Retraction Kit
Erfahren Sie, wie Sie das SDC LR100DHK Electric Latch Retraction Kit für die Modelle 1000R und 1000V installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, Verdrahtung und Ausrichtung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation des SDC LR100DHK Electric Latch Retraction Kits für die Modelle 1000R und 1000V. Beachten Sie bei der Nachrüstung (Retrofit) von 42- oder 48-Zoll-Geräten, die auf 36 Zoll oder kleiner gekürzt wurden, dass möglicherweise nicht genügend Platz für das E.L.R.-Kit vorhanden ist. Überprüfen Sie in diesem Fall den Abstand vom Ende des Touchpads zur Endschiene.
Installation des Adapters

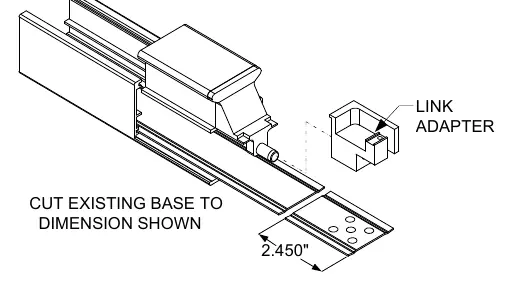

Platzieren Sie den Adapter über dem Gerät und verwenden Sie ihn als Schablone, um ein Loch mit einem Durchmesser von .107 Zoll zu bohren. Schneiden Sie die vorhandene Basis gemäß den angegebenen Maßen zu. Entfernen Sie die vorhandene Dogging-Vorrichtung vom Exit-Gerät, bevor Sie die LR100-Baugruppe installieren. Bohren Sie ein Durchgangsloch für ein 6-32 Gewinde und befestigen Sie den Adapter mit der mitgelieferten 6-32 x 3/8 Zoll Truss Head Maschinenschraube.
Installation des E.L.R.-Kits

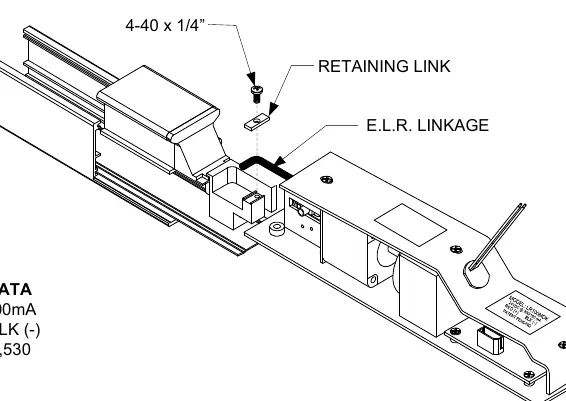

Setzen Sie das E.L.R.-Gestänge (Linkage) wie abgebildet in den Adapter ein und sichern Sie es mit dem mitgelieferten Halteglied (Retaining Link) und einer 4-40 x 1/4 Zoll Pan Head Schraube.
Inbetriebnahme und Einstellung
Schließen Sie die Stromversorgung an, um das E.L.R.-Kit in Richtung des Exit-Geräts zu ziehen. Drücken Sie das Push-Pad, um das E.L.R.-Kit in die korrekte Arbeitsposition zu bringen. Ziehen Sie die E.L.R.-Baugruppe zurück, um Spiel zu entfernen, und ziehen Sie die Stellschrauben an der Baugruppe fest, um das Kit im Gerät zu sichern. Lassen Sie das Push-Pad los und überprüfen Sie die Funktion durch Aus- und Wiedereinschalten der Stromversorgung.
Besonderheiten bei Vertical Rod Geräten
Trennen Sie vor der Nachrüstung die vertikalen Stangen vom Gerät. Installieren Sie das E.L.R.-Kit wie oben beschrieben. Sobald das E.L.R. installiert ist, setzen Sie es unter Strom, sodass das Push-Pad "dogged down" (festgestellt) ist. Dies ermöglicht die korrekte Ausrichtung der vertikalen Stangen. Verbinden Sie anschließend die vertikalen Stangen wieder mit dem Gerät und nehmen Sie die erforderlichen Einstellungen vor.
Technische Daten
- Spannung: 24VDC
- Stromaufnahme: 700/200mA
- Verkabelung: Rot (+), Schwarz (-)
Praktische Hilfe
Typische Probleme
Nicht genügend Platz bei 36-Zoll-Öffnungen
Überprüfen Sie den Abstand vom Ende des Touchpads zur Endschiene bei modifizierten 42- oder 48-Zoll-Geräten, bevor Sie mit der Installation beginnen.
Falsche Ausrichtung bei Vertical Rod Geräten
Trennen Sie die vertikalen Stangen vor der Installation und verbinden Sie sie erst wieder, wenn das E.L.R.-Kit installiert und aktiviert ist.
Vor der Verwendung
- Entfernen Sie die vorhandene Dogging-Vorrichtung vom Exit-Gerät.
- Stellen Sie sicher, dass die 24VDC Stromversorgung korrekt angeschlossen ist.
- Überprüfen Sie den Platzbedarf für das E.L.R.-Kit.
- Stellen Sie sicher, dass das Werkzeug zum Bohren eines .107 Zoll Lochs vorhanden ist.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Positionierung des Adapters und des E.L.R.-Gestänges.
- Die Zeichnungen verdeutlichen die Befestigungspunkte für die Schrauben (6-32 x 3/8" und 4-40 x 1/4").
Modellkompatibilität
- Geeignet für die Modelle 1000R und 1000V.
- Bei 42" oder 48" Geräten, die auf 36" oder kleiner gekürzt wurden, ist Vorsicht geboten.
