Installationsanleitung für SDC 1091AIDDMR1 verdecktes Einsteck-Riegelschloss
Erfahren Sie, wie Sie das SDC 1091AIDDMR1 verdecktes Einsteck-Riegelschloss korrekt installieren. Diese Anleitung enthält detaillierte Informationen zur Vorbereitung von Tür und Rahmen, zur Zylinderinstallation sowie zur elektrischen...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das SDC 1091AIDDMR1, ein verdecktes Einsteck-Riegelschloss mit mechanischer Fail-Safe-Entriegelung. Die Anleitung deckt die mechanische Vorbereitung der Tür und des Rahmens, die Installation des Zylinders sowie die elektrische Verkabelung ab. Bitte beachten Sie, dass für die Installation ein Standard-Zylinder mit geradem Nocken (ILCO 863G oder äquivalent) erforderlich ist, der nicht im Lieferumfang enthalten ist.
Technische Daten
- Backset: 1-7/8 Zoll
- Riegel: 5/8 Zoll Durchmesser, Edelstahl
- Riegelauswurf: 3/4 Zoll
- Spannungsversorgung: 12VDC bei 0,9A (max) oder 24VDC bei 0,45A (max), Dauerbetrieb
Vorbereitung von Tür und Rahmen
Die Installation erfordert präzise Ausschnitte in der Tür und im Rahmen. Achten Sie auf die Einhaltung der angegebenen Maße für die Montage des Schließblechs und des Schlosskörpers. Verwenden Sie die mitgelieferten Befestigungspunkte (Tap Tabs für #10-32 Schrauben).
Installation des Zylinders
Nachdem die Vorbereitungen abgeschlossen sind, setzen Sie den Zylinder ein. Sichern Sie den Zylinder innerhalb des geführten Zylinderschlitzes mit der dafür vorgesehenen Feststellschraube (Cylinder Locking Set screw).

Verkabelung
Das Schloss unterstützt sowohl 12VDC- als auch 24VDC-Konfigurationen. Verwenden Sie den mitgelieferten Pigtail-Stecker für den Anschluss. Isolieren Sie nicht verwendete Adern. Der Anschluss erfolgt an ein Zugangskontrollsystem oder einen Taster (N/C - Normally Closed).
Konfiguration von BPS und DPS
Das Schloss kann optional mit einem Riegelpositionssensor (BPS-Magnetic) und einem Türpositionsschalter (DPS-Mechanical) ausgestattet sein. Die Verkabelung für diese Sensoren ist farbcodiert:
- BPS (Riegel): Gelb/Schwarz (N/O), Orange/Schwarz (N/C), Weiß/Schwarz (COM)
- DPS (Tür): Gelb/Rot (N/O), Orange/Rot (N/C), Weiß/Schwarz (COM)
Bei gleichzeitiger Bestellung beider Optionen wird der gemeinsame Anschluss (Common) geteilt.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die korrekte Spannung (12VDC oder 24VDC) anliegt und ob die Verkabelung gemäß dem Schaltplan für die gewählte Spannung korrekt ausgeführt wurde.
Stellen Sie sicher, dass der Zylinder vollständig im Schlitz sitzt und die Feststellschraube fest angezogen ist.
Vor der Verwendung
- Überprüfen Sie, ob ein Standard-Zylinder mit geradem Nocken (ILCO 863G oder äquivalent) vorhanden ist.
- Stellen Sie sicher, dass die Tür- und Rahmenvorbereitung den Maßen auf Seite 1 entspricht.
- Wählen Sie die passende Spannungsversorgung (12VDC oder 24VDC) für Ihr System.
- Stellen Sie sicher, dass der Pigtail-Stecker korrekt angeschlossen ist.
Technische Daten in der Praxis
- Backset 1-7/8"
- Der Abstand von der Türkante bis zur Mitte des Zylinders.
- Continuous Duty
- Das Solenoid ist für den Dauerbetrieb ausgelegt.
Abbildungen und Diagramme

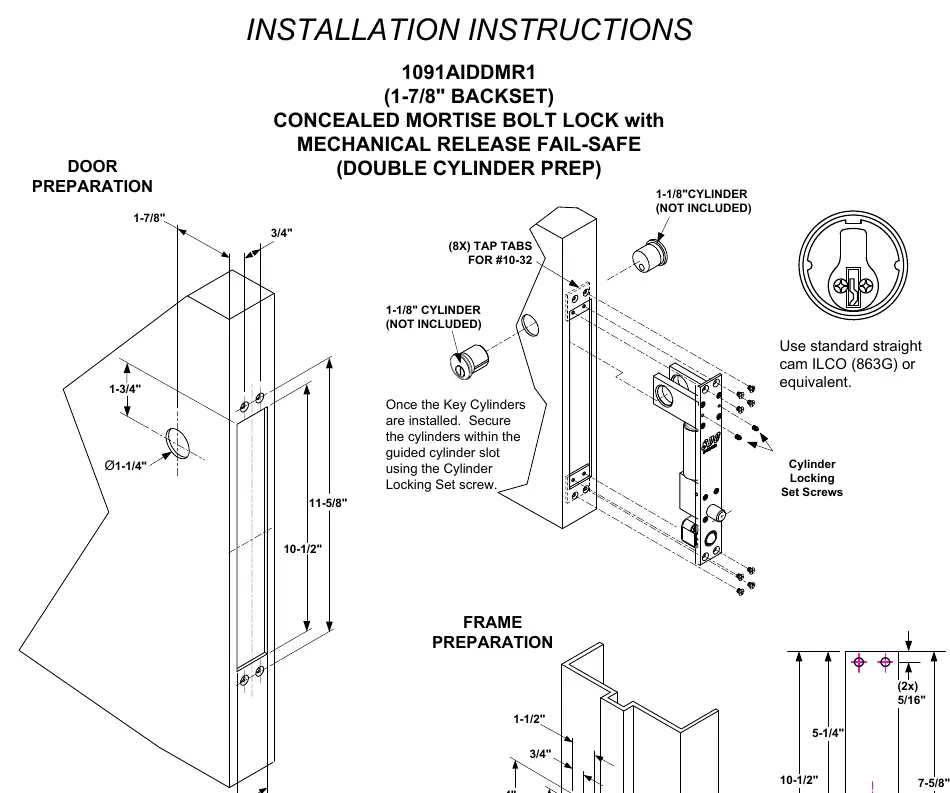

- Die Zeichnungen auf Seite 1 zeigen die exakten Bohr- und Fräsmaße für Tür und Rahmen.
- Die Schaltpläne auf Seite 2 zeigen die korrekte Belegung der Adern für 12VDC und 24VDC.
Modellkompatibilität
- Erfordert einen Standard-Zylinder mit geradem Nocken (ILCO 863G oder äquivalent).
- Nicht für den Betrieb mit anderen Spannungen als 12VDC oder 24VDC geeignet.
