Installationsanleitung für SDC 1091ADMR verdecktes Einsteck-Riegelschloss
Detaillierte Installationsanleitung für das SDC 1091ADMR verdeckte Einsteck-Riegelschloss. Erfahren Sie, wie Sie das Schloss in Aluminium- oder Hohlmetallrahmen montieren, den Zylinder umkehren und die elektrische Verkabelung für 12VDC...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das SDC 1091ADMR verdeckte Einsteck-Riegelschloss mit mechanischer Entriegelung (Fail-Safe). Die Anleitung deckt die Vorbereitung von Aluminium- und Hohlmetallrahmen, die Montage, die Zylinderumkehr sowie die elektrische Verkabelung ab. Bitte beachten Sie, dass ein 1-1/8 Zoll Zylinder nicht im Lieferumfang enthalten ist.
Technische Daten
- Frontplatte: 10-1/2 Zoll x 1-1/2 Zoll x 1/8 Zoll
- Schließblech: 4 Zoll x 1-1/2 Zoll x 1/8 Zoll
- Riegel: 5/8 Zoll Durchmesser, Edelstahl
- Riegelhub: 3/4 Zoll
- Dornmaß (Back Set): .865 Zoll
- Spannung: Dual-Voltage-Magnetspule (12VDC bei 0,9 mA max. oder 24VDC bei 0,45 mA max.)
Vorbereitung und Montage
Die Installation erfordert präzise Aussparungen im Türrahmen und im Türblatt. Die Anleitung bietet spezifische Diagramme für:

- Aluminiumrahmen: Vorbereitung der Aussparungen für das Schlossgehäuse und den Zylinder.
- Hohlmetallrahmen: Spezifische Maße für die Montage des Riegelschlosses.
- Türblatt: Vorbereitung der Aussparungen für das Schließblech.
Verwenden Sie für die Montage die mitgelieferten Tap-Tabs für #10-32 Schrauben.

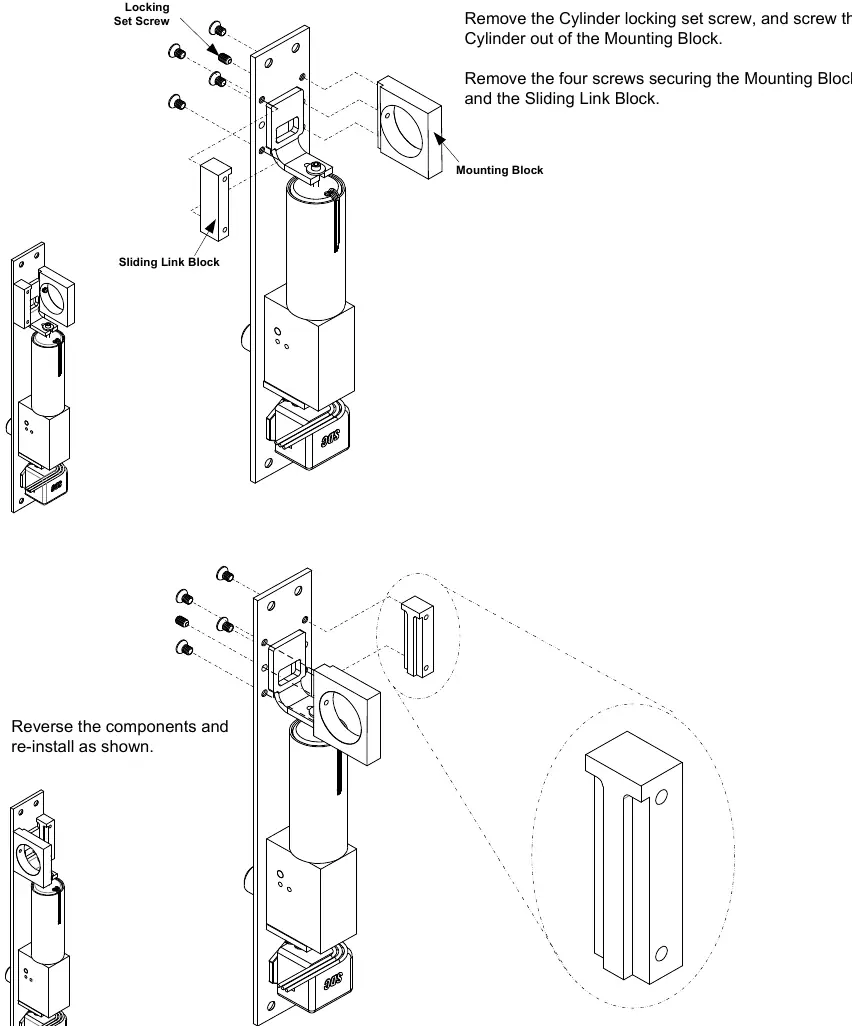

Zylinder umkehren
Falls der Zylinder für die spezifische Türkonfiguration umgekehrt werden muss, folgen Sie diesen Schritten:

- Entfernen Sie die Zylinder-Feststellschraube und schrauben Sie den Zylinder aus dem Montageblock.
- Lösen Sie die vier Schrauben, die den Montageblock und den Gleitverbindungsblock sichern.
- Drehen Sie die Komponenten um und installieren Sie sie in der neuen Ausrichtung wieder.
- Stellen Sie sicher, dass der Gleitverbindungsblock korrekt ausgerichtet ist.
Verkabelung
Das Schloss unterstützt sowohl 12VDC als auch 24VDC. Verwenden Sie den mitgelieferten Pigtail-Stecker:
- 24VDC Konfiguration: Verbinden Sie die Kabel gemäß dem Schaltplan für 24VDC. Isolieren Sie nicht verwendete Kabel.
- 12VDC Konfiguration: Verbinden Sie die Kabel gemäß dem Schaltplan für 12VDC.
Die Stromversorgung erfolgt über einen Zugangskontrollschalter oder einen Taster (N/C - Normally Closed).
Optionale Sensoren
Das Schloss kann mit optionalen Sensoren ausgestattet werden:
- BPS (Bolt Position Sensor): Magnetischer Sensor, zeigt an, ob der Riegel verriegelt oder entriegelt ist (5 Watt).
- DPS (Door Position Switch): Mechanischer Schalter, zeigt an, ob die Tür geöffnet oder geschlossen ist (4A bei 30VDC).
Wenn beide Optionen bestellt wurden, wird der gemeinsame Anschluss (Common) geteilt.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass ein Standard-Zylinder mit geradem Nocken (ILCO 863G oder äquivalent) verwendet wird.
Prüfen Sie die Konfiguration (12VDC oder 24VDC) und verwenden Sie den mitgelieferten Pigtail-Stecker entsprechend dem Schaltplan.
Vor der Verwendung
- Überprüfen Sie den Türrahmen-Typ (Aluminium oder Hohlmetall).
- Stellen Sie sicher, dass ein 1-1/8 Zoll Zylinder (nicht enthalten) vorhanden ist.
- Prüfen Sie die Stromversorgung (12VDC oder 24VDC).
- Stellen Sie sicher, dass alle notwendigen Werkzeuge für die Metallbearbeitung vorhanden sind.
Technische Daten in der Praxis
- Continuous Duty
- Das Schloss ist für den Dauerbetrieb ausgelegt.
Abbildungen und Diagramme
- Die Diagramme zeigen die notwendigen Aussparungen für den Türrahmen und das Türblatt.
- Der Schaltplan verdeutlicht die Verkabelung für 12VDC und 24VDC Konfigurationen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Erfordert einen 1-1/8 Zoll Zylinder (nicht enthalten).
