Installationsanleitung für SDC 1091AIWD und 1091AIWDDL Einsteck-Riegelverschluss
Detaillierte Installationsanleitung für den SDC 1091AIWD und 1091AIWDDL Einsteck-Riegelverschluss. Enthält Anweisungen zur Montage, Verkabelung mit PR-1000 Spannungsregler, Fehlerbehebung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation

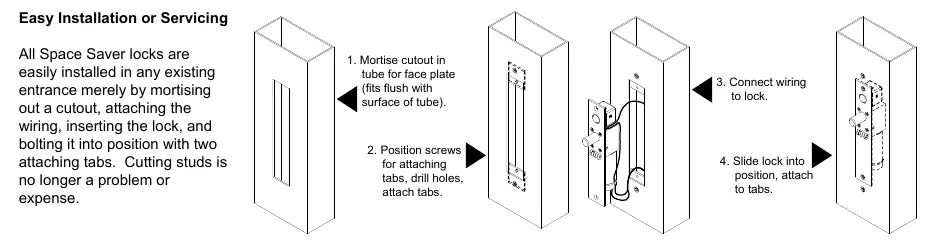

Diese Anleitung beschreibt die Installation und Verkabelung der SDC 1091AIWD und 1091AIWDDL Einsteck-Riegelverschlüsse. Das System ist für den Einsatz in Türen konzipiert und erfordert präzise Vorbereitungen an Türsturz oder Türzarge. Der mitgelieferte PR-1000 Spannungsregler wird dringend empfohlen, um die Wärmeentwicklung zu reduzieren und die Lebensdauer des Solenoids zu verlängern.

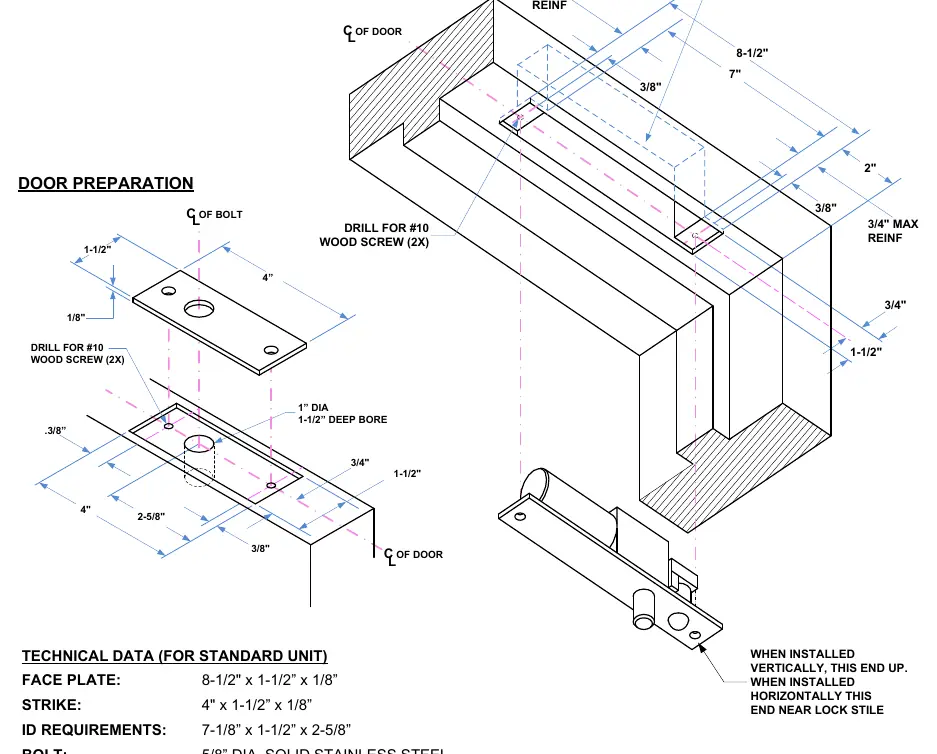

Horizontale Installation (Türsturz)
- Prüfen Sie den oberen Türrahmen auf eine geeignete Position für das Schließblech. Markieren Sie die Position am Türsturz.
- Bestimmen Sie die Mittellinie der Türstärke am Türsturz und bringen Sie die Klebeschablone an.
- Stanzen Sie die Befestigungslöcher für die Montage-Laschen und senken Sie diese für #10 Schrauben ab.
- Sägen oder fräsen Sie den Ausschnitt gemäß Schablone aus.
- Setzen Sie das Schloss ein (der Riegel muss bei horizontaler Montage zum Türanschlag zeigen) und sichern Sie es mit #10-32 Maschinenschrauben.
Vertikale Installation (Türzarge)
- Wählen Sie eine Position nahe der Mitte der Türhöhe an der Zarge.
- Markieren Sie die Position für das Schließblech und übertragen Sie diese auf die Zarge.
- Verwenden Sie die Klebeschablone, um die Mittellinie der Türstärke zu markieren.
- Stanzen Sie die Löcher für die Montage-Laschen und fräsen Sie den Ausschnitt.
- Setzen Sie das Schloss ein (der Riegel muss bei vertikaler Montage am oberen Ende des Ausschnitts liegen) und sichern Sie es.
Verkabelung
Der Anschluss erfolgt über die mitgelieferten Leitungen. Es wird empfohlen, den PR-1000 Spannungsregler zu verwenden, um den Stromverbrauch nach der Aktivierung zu senken.
- Ohne PR-1000: Direkter Anschluss an die Stromquelle (12VDC oder 24VDC).
- Mit PR-1000: Der Regler wird zwischen Stromquelle und Schloss geschaltet. Beachten Sie die Schaltpläne für die korrekte Belegung der Kabel (Rot, Schwarz, Blau, Weiß).
- Auto Relock Switch (ARS): Kann für breite Türspalte angepasst werden, indem die Mutter gelöst und die Baugruppe im Uhrzeigersinn gedreht wird.
Fehlerbehebung
- Riegel fährt nicht aus: Prüfen Sie die Spannung und die Ausrichtung des Schließblechs.
- Riegel fährt aus, aber klappert: Die Spannung ist zu niedrig.
- Riegel fährt nicht ein: Das Schließblech ist falsch ausgerichtet.
Technische Daten
- Spannung: 12VDC oder 24VDC.
- Stromaufnahme (12V): 0.9A (kontinuierlich).
- Stromaufnahme (24V): 0.45A (kontinuierlich).
- Riegel: 5/8 Zoll Durchmesser, massiver Edelstahl.
- Riegelhub: 3/4 Zoll.
Praktische Hilfe
Typische Probleme
Riegel fährt nicht aus
Spannung prüfen und Ausrichtung des Schließblechs kontrollieren.
Riegel fährt aus, aber klappert
Spannung ist zu niedrig; sicherstellen, dass die Stromversorgung korrekt ist.
Riegel fährt nicht ein
Schließblech ist falsch ausgerichtet; neu justieren.
Vor der Verwendung
- Spannungsversorgung (12VDC oder 24VDC) prüfen.
- PR-1000 Spannungsregler für optimale Leistung und Wärmereduzierung installieren.
- Ausrichtung des Schließblechs zum Schloss sicherstellen.
- Türsturz oder Zarge gemäß den Maßen in der Anleitung vorbereiten.
- Sicherstellen, dass der Auto Relock Switch (ARS) bei Bedarf für den Türspalt eingestellt ist.
Abbildungen und Diagramme
- Fig. 1 & 2: Einstellung des Auto Relock Switch (ARS) für breite Türspalte.
- Wiring Diagrams: Anschlusspläne für 12V/24V mit und ohne PR-1000 Regler.
Modellkompatibilität
- Nur für DC-Spannung empfohlen.
- PR-1000 ist im Lieferumfang enthalten und wird für den Dauerbetrieb empfohlen.
