Bedienungsanleitung für ROBE ROBIN LEDBeam 150/150Q Bühnenscheinwerfer

Wichtige Informationen aus der Anleitung

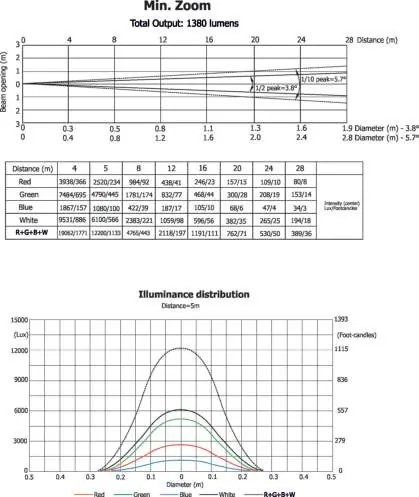

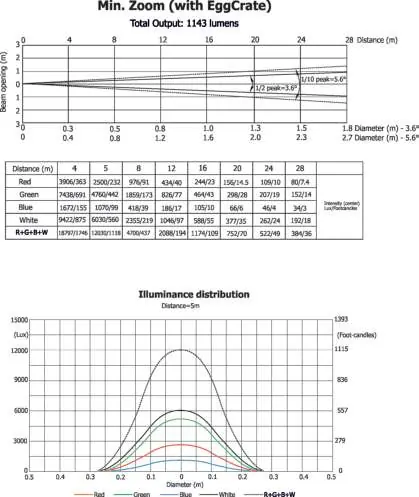

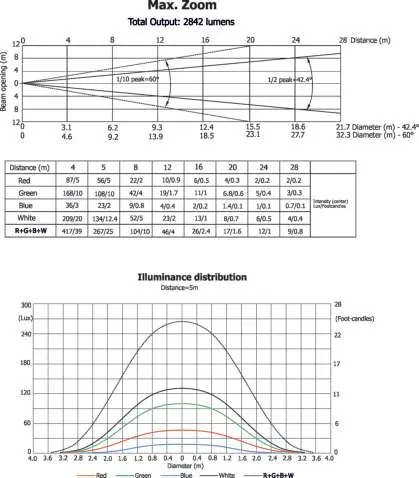

Der ROBE ROBIN LEDBeam 150/150Q ist ein professioneller Bühnenscheinwerfer für den Innenbereich. Diese Anleitung enthält alle notwendigen Informationen für die sichere Installation, den Betrieb und die Wartung des Geräts. Vor der Inbetriebnahme muss das Gerät auf Raumtemperatur gebracht werden, falls es Temperaturschwankungen ausgesetzt war.

Sicherheitshinweise

• Das Gerät ist nur für den professionellen Einsatz in Innenräumen bestimmt.
• Es muss an eine Steckdose mit Schutzerdung angeschlossen werden (Schutzklasse I).
• Nicht an Dimmer-Packs anschließen.
• Bei Überkopfmontage ist zwingend ein sekundäres Sicherheitskabel zu verwenden.
• Die Lüftungsöffnungen dürfen niemals blockiert werden.
• Das Gerät wird im Betrieb heiß; vor dem Anfassen ca. 15 Minuten abkühlen lassen.
• Risikogruppe 2 LED-Produkt: Nicht direkt in den Strahl blicken.

Installation und Montage

Die Installation muss durch qualifiziertes Fachpersonal erfolgen. Das Gerät kann direkt auf dem Boden platziert oder an einer Traverse montiert werden. Bei der Montage an einer Traverse ist eine Omega-Halterung zu verwenden. Stellen Sie sicher, dass die Struktur das 10-fache Gewicht des Geräts tragen kann. Halten Sie einen Mindestabstand von 0,4 m zu brennbaren Materialien ein.

DMX-Anschluss und Steuerung

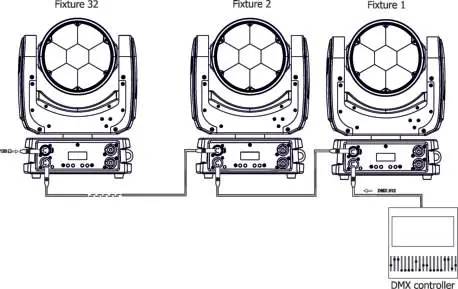

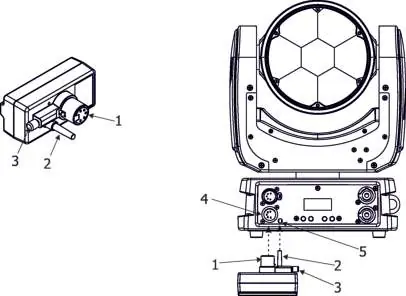

Der Scheinwerfer verfügt über 5-polige XLR-Anschlüsse für DMX-Ein- und Ausgang. Verwenden Sie ein abgeschirmtes Twisted-Pair-Kabel. Bei einer DMX-Kette muss das letzte Gerät mit einem 120-Ohm-Widerstand (Terminator) abgeschlossen werden. Das Gerät unterstützt zudem RDM und optionales Wireless DMX über einen externen Dongle.

Menüführung und Einstellungen

Über das 2-zeilige LCD-Display und die vier Tasten können Sie das Gerät konfigurieren. Wichtige Menüpunkte sind:

• DMXA: Einstellung der DMX-Startadresse.
• DMX Pres: Auswahl des Kanalmodus (Modus 1: 22 Kanäle, Modus 2: 16 Kanäle).
• Pers: Persönliche Einstellungen wie Pan/Tilt-Umkehrung, Lüftermodus, Dimmkurven und LED-Frequenz.
• St Alone: Stand-alone-Betrieb mit internen Programmen.
• Special: Zugriff auf RDM-Informationen, Wireless DMX-Einstellungen und Kalibrierung.

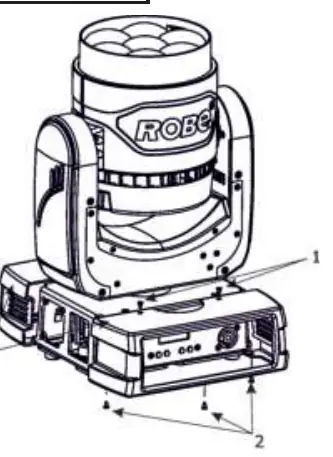

Wartung und Reinigung

Das Gerät muss regelmäßig gereinigt werden, um Staub- und Schmutzablagerungen zu vermeiden, da diese die Lichtleistung beeinträchtigen. Trennen Sie das Gerät vor Wartungsarbeiten immer vom Stromnetz. Reinigen Sie die Gehäuseabdeckungen mit einem weichen, fusselfreien Tuch und einem milden Reinigungsmittel. Verwenden Sie für die Frontlinse niemals Alkohol oder aggressive Lösungsmittel.

Fehlerbehebung

Das Gerät verfügt über eine interne Fehlerdiagnose. Häufige Meldungen sind:

• Short Err: Kurzschluss auf der LED-Platine.
• Tilt Err: Fehler bei der magnetischen Indexierung oder defekter Schrittmotor.
