Bedienungsanleitung für RetroSound Stereo-Lautsprecher

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als Hilfestellung für die Installation und den Betrieb der RetroSound Stereo-Lautsprecher. Bitte beachten Sie vor Beginn der Arbeiten folgende Sicherheitshinweise:

• Trennen Sie immer den Minuspol (-) der Fahrzeugbatterie, bevor Sie mit der Arbeit beginnen, um Schäden, Feuer oder Verletzungen zu vermeiden.
• Verwenden Sie hochwertige Steckverbinder, um Signalverluste und Kurzschlüsse zu verhindern.
• Prüfen Sie den Einbauort vor dem Bohren sorgfältig auf Hindernisse wie Kraftstoffleitungen, Bremsleitungen, Kabelbäume oder den Tank.
• Verlegen Sie Lautsprecherkabel niemals außerhalb des Fahrzeugs.
• Verwenden Sie Gummidurchführungen, wenn Kabel durch Metallbleche geführt werden, um Beschädigungen durch scharfe Kanten zu vermeiden.

Installation

Die Installation umfasst sechs grundlegende Schritte:

1. Montageort bestimmen: Stellen Sie sicher, dass der Bereich groß genug für den Durchmesser und die Einbautiefe des Lautsprechermagneten ist. Prüfen Sie bei Türeinbau die Bewegungsfreiheit von Fensterhebern und Türschlössern.
2. Lautsprecherkabel verlegen: Verlegen Sie die Kabel vor der endgültigen Montage. Vermeiden Sie scharfe Kanten.
3. Lautsprecherlöcher schneiden: Verwenden Sie den Lautsprecher oder das Gitter als Schablone, um die Positionen für die Schrauben zu markieren. Bohren Sie die Löcher mit einem 1/8-Zoll-Bohrer.
4. Lautsprecher anschließen: Führen Sie die Kabel durch die Öffnung. Verbinden Sie das Minuskabel mit dem kleinen Minus-Anschluss (-) und das Pluskabel mit dem großen Plus-Anschluss (+).
5. Lautsprecher montieren: Setzen Sie den Lautsprecher in den Ausschnitt ein und sichern Sie ihn mit den mitgelieferten Schrauben. Verwenden Sie bei Bedarf die beiliegenden Speed Clips.
6. Installation abschließen: Ziehen Sie alle Schrauben fest, bis der Lautsprecher sicher sitzt, aber vermeiden Sie ein Überdrehen. Setzen Sie das Gitter (falls im Lieferumfang enthalten) auf.

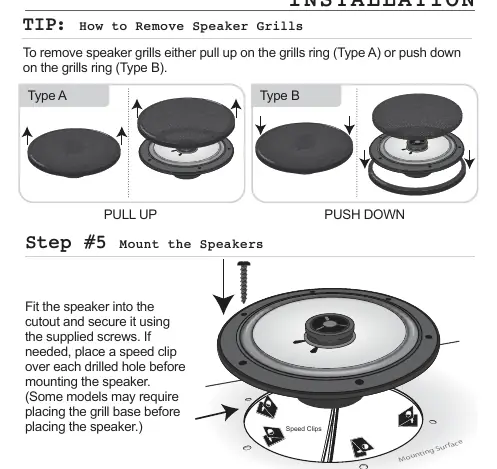

Entfernen der Lautsprechergitter

Je nach Modell gibt es zwei Arten, die Gitter zu entfernen:

• Typ A: Ziehen Sie den Ring des Gitters nach oben.
• Typ B: Drücken Sie den Ring des Gitters nach unten.

Technische Daten

Die Spezifikationen variieren je nach Modell (z. B. S-42, S-52, R-652N). Die Tabelle in der Anleitung enthält Details zu:

• Nenndurchmesser (Zoll)
• Nennimpedanz (4 Ohm)
• Frequenzgang
• Empfindlichkeit (SPL)
• Belastbarkeit (RMS/Peak)
• Einbautiefe (Zoll/mm)

Garantie und Support

Für Garantieansprüche oder technische Fragen kontaktieren Sie bitte den Support unter [email protected] oder telefonisch unter 888.325.1555. Halten Sie für Rücksendungen eine Return Authorization (RA) Nummer bereit.
