Einbausatz für Autoradio Metra 107-GM4B - Installationsanleitung

Wichtige Informationen aus der Anleitung

Dieser Einbausatz ist speziell für die Pioneer-Radios DMH-C2550NEX und DMH-C2500NEX in ausgewählten Chevrolet Silverado und GMC Sierra Modellen (ab 2019/2020) konzipiert. Vor Beginn der Arbeiten muss das Fahrzeug für einige Minuten mit abgezogenem Zündschlüssel stehen bleiben. Bei Tests der neuen Ausrüstung muss das werkseitige Klimabedienteil angeschlossen bleiben, um Fehlermeldungen im Fahrzeug zu vermeiden.

Benötigte Werkzeuge

• Panel-Entfernungswerkzeug
• Phillips-Schraubendreher
• 9/32-Zoll-Steckschlüssel
• T-15 Torx-Schraubendreher

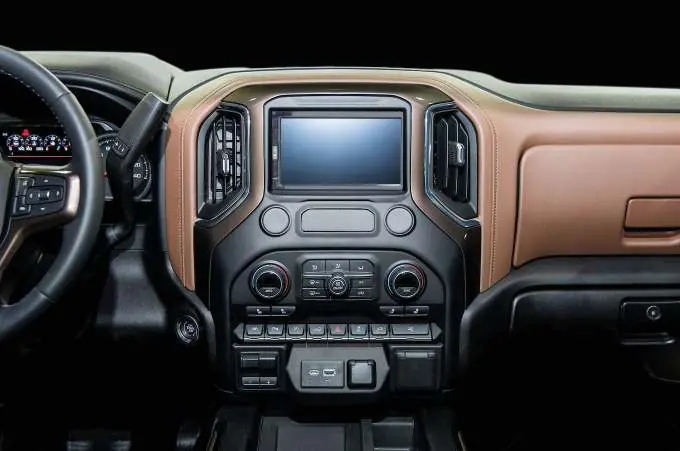

Demontage des Armaturenbretts

Die Vorgehensweise unterscheidet sich je nach Ausstattung des Fahrzeugs:

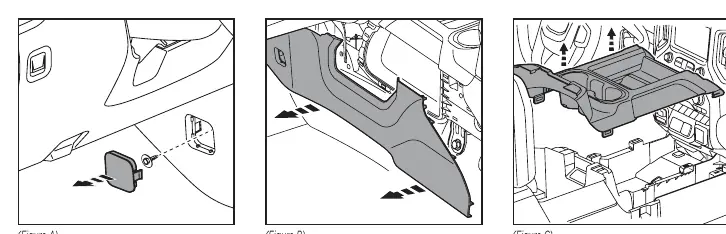

Modelle mit durchgehender Mittelkonsole

1. Entfernen Sie die Schraubenabdeckung an der Fahrerseite der Mittelkonsole und lösen Sie die 9/32-Zoll-Schraube.
2. Lösen Sie von hinten beginnend die Verkleidungen der Mittelkonsole auf beiden Seiten.
3. Lösen Sie von hinten beginnend die Verkleidung des Getränkehalters.
4. Entfernen Sie die untere Verkleidung.
5. Entfernen Sie die Verkleidung um das Radiodisplay.
6. Lösen Sie die sechs 9/32-Zoll-Schrauben, die das Klima- und Radiosteuerungsfeld halten, ziehen Sie die Stecker ab und entnehmen Sie das Panel.

Modelle ohne durchgehende Mittelkonsole

1. Entfernen Sie die untere Verkleidung.
2. Entfernen Sie die Verkleidung um das Radiodisplay.
3. Lösen Sie die sechs 9/32-Zoll-Schrauben, die das Klima- und Radiosteuerungsfeld halten, ziehen Sie die Stecker ab und entnehmen Sie das Panel.

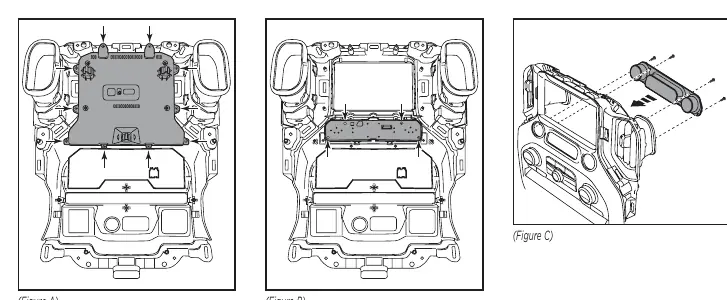

Vorbereitung des Einbausatzes

1. Entfernen Sie die zehn T-15 Torx-Schrauben an der Rückseite des werkseitigen Radios.
2. Heben Sie die Unterseite der Abdeckung leicht an, um das Flachbandkabel zu lösen, das das Display mit den Bedienelementen verbindet. Trennen Sie das Kabel und entfernen Sie das Display.
3. Entfernen Sie die vier T-15 Torx-Schrauben, die die Radiosteuerung halten.
4. Setzen Sie die mitgelieferte Blindblende (Blank-out panel) in das Panel ein und befestigen Sie diese mit den werkseitigen Schrauben.

Montage des Radios

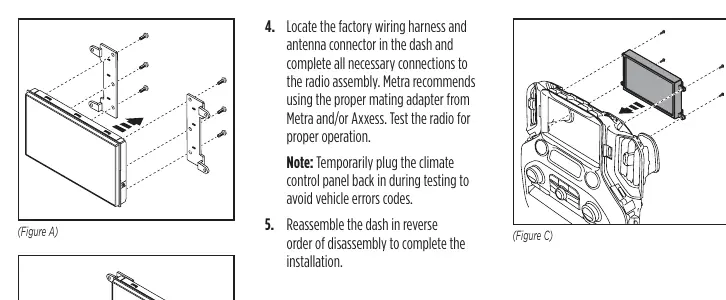

1. Befestigen Sie den Bildschirm an den mitgelieferten Halterungen (verwenden Sie die Schrauben, die mit dem Radio geliefert wurden).
2. Verlegen Sie das RGB-Verlängerungskabel vom Radiochassis zum Bildschirm und schließen Sie es an.
3. Setzen Sie die Bildschirmeinheit in das Gehäuse ein und befestigen Sie die gesamte Einheit mit den werkseitigen Schrauben am Radiopanel.
4. Schließen Sie den werkseitigen Kabelbaum und den Antennenadapter an.
5. Bauen Sie das Armaturenbrett in umgekehrter Reihenfolge der Demontage wieder zusammen.
