Einbauanleitung Metra 107-GM5B für Cadillac SRX 2010-2012

Wichtige Informationen vor dem Einbau

Der Metra 107-GM5B ist ein Einbausatz für den Cadillac SRX (2010-2012), der den Einbau von Aftermarket-Radios ermöglicht, während die Werksfunktionen wie Klimasteuerung, Lenkradfernbedienung und Rückfahrkamera erhalten bleiben. Wichtig: Klemmen Sie vor Beginn der Arbeiten den Minuspol der Batterie ab. Stellen Sie sicher, dass alle Verbindungen fest sitzen, bevor Sie die Zündung einschalten.

Demontage des Armaturenbretts

Die Demontage erfordert ein Panel-Entfernungswerkzeug, einen Kreuzschlitzschraubendreher, einen 9/32" Steckschlüssel und einen T-15 Torx-Schraubendreher.

• Entfernen Sie die Zierblenden an beiden Seiten der Mittelkonsole.
• Lösen Sie die Schrauben an der gepolsterten Verkleidung und entfernen Sie diese.
• Entfernen Sie die u-förmige Verkleidung um das untere Ablagefach.
• Lösen Sie die Schrauben des unteren Bedienfelds und ziehen Sie das Fach heraus.
• Bei Modellen mit Navigationssystem: Fahren Sie den Bildschirm aus, lösen Sie die Verkleidung über dem Bildschirm und entfernen Sie diese.
• Trennen Sie die Stecker des Bedienfelds, um den Zugriff auf die Befestigungsschrauben des Radios zu ermöglichen.
• Entfernen Sie das Werksradio, indem Sie die Befestigungsschrauben lösen und das Chassis herausziehen.

Vorbereitung des Einbausatzes

Bevor das neue Radio eingebaut wird, muss das Werksbedienfeld zerlegt werden, um die Klimasteuerung und andere Komponenten in den neuen Metra-Rahmen zu integrieren.

• Entfernen Sie die Werksbildschirmblende und das Uhrenpanel.
• Demontieren Sie das innere Gehäuse, um die Klimasteuerung freizulegen.

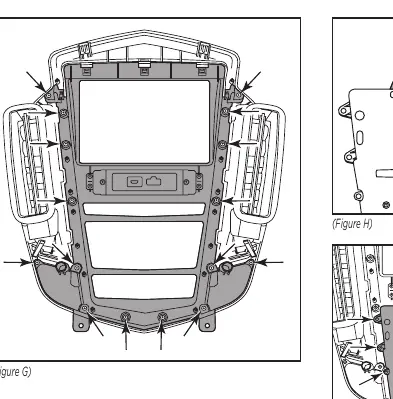

• Befestigen Sie das Metra 107-GM5B Panel mit den Originalschrauben.
• Passen Sie die Werks-Klimatasten an, indem Sie ggf. Montagebeine kürzen, und befestigen Sie diese im neuen Rahmen.
• Verbinden Sie die Klimasteuerung sorgfältig mit dem neuen Kabelbaum.

Zusammenbau des Radios

Je nach Radiotyp (ISO DDIN oder Pioneer Modular) variiert die Montage:

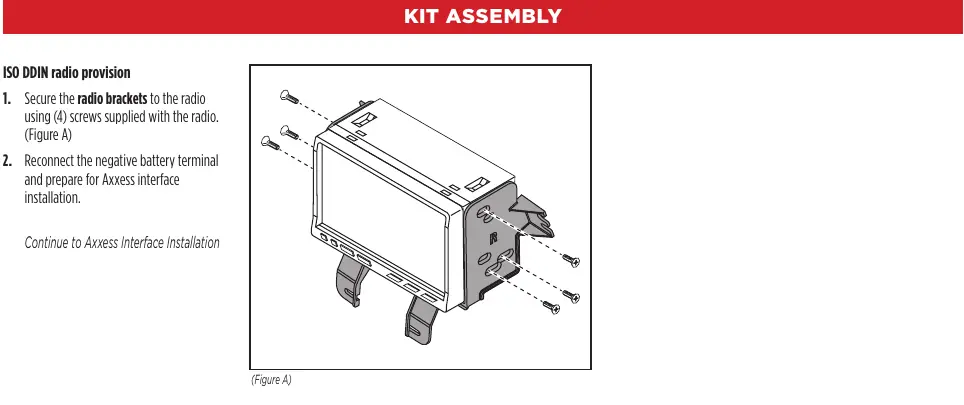

• ISO DDIN: Befestigen Sie die mitgelieferten Radiohalterungen am Gerät.
• Pioneer Modular: Befestigen Sie den Bildschirm an den Pioneer-Halterungen und verbinden Sie das RGB-Verlängerungskabel. Montieren Sie das Chassis mit den entsprechenden Halterungen.

Installation des Axxess-Interfaces

Das Interface ermöglicht die Kommunikation zwischen Fahrzeug und Radio.

• Verbinden Sie den 16-poligen Kabelbaum und den fahrzeugseitigen Kabelbaum mit dem Interface.
• Schließen Sie die Klimasteuerung an.
• Verbinden Sie die Antennenadapter.
• Wichtig: Das rosa Kabel mit dem roten Stecker muss mit dem entsprechenden Kabel der Klimasteuerung verbunden werden, sonst funktioniert die Klimaanlage nicht.
• Für Fahrzeuge mit Werksverstärker: Verbinden Sie das blau/weiße Kabel für das Einschaltsignal des Verstärkers.

Programmierung und Lenkradsteuerung

Nach dem Einbau muss das Interface programmiert werden:

• Starten Sie das Fahrzeug. Das Interface erkennt das Fahrzeug automatisch (LED leuchtet grün).
• Die LED blinkt rot, um den Radiotyp anzuzeigen.
• Die Lenkradtasten können bei Bedarf neu programmiert oder mit Doppelfunktionen belegt werden (langes Drücken).
• Die Lautstärke von OnStar und Warntönen kann über das Potentiometer am Interface oder über die Lenkradtasten angepasst werden.

Endmontage

Nach erfolgreichem Test aller Funktionen setzen Sie das Armaturenbrett in umgekehrter Reihenfolge der Demontage wieder zusammen.
