Bedienungsanleitung für RetroSound Dallas M1B Autoradio-Frontblende

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Kurzanleitung für die Installation und Bedienung der RetroSound Dallas M1B Autoradio-Frontblende. Es deckt die Montage der Frontblende an den Radio-Motor, die Verkabelung sowie die grundlegende Steuerung der Radiofunktionen ab. Für weiterführende Informationen wird auf das vollständige Benutzerhandbuch verwiesen, das dem Radio-Motor beiliegt oder auf der Website des Herstellers verfügbar ist.

Lieferumfang

Stellen Sie vor Beginn der Installation sicher, dass alle Komponenten vorhanden sind:

• Dallas Frontblende
• Wellen (Shafts)
• Knöpfe (Knobs)
• Halterungen (Brackets)
• Hardware-Set (Schrauben, Muttern, Unterlegscheiben)
• Adapter (falls für das Fahrzeug erforderlich)

Installation

Die Installation erfordert Sorgfalt bei der Montage der mechanischen Teile und der Verkabelung:

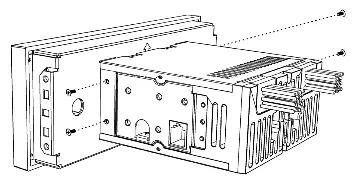

1. Verbindung: Stecken Sie das Flachbandkabel vom Radio-Motor in die Radio-Frontblende.
2. Wellenmontage: Platzieren Sie einen kleinen Metallabstandshalter auf jeder Steuerwelle und sichern Sie diese mit einer Wellenmutter. Führen Sie die Wellen durch die Frontblende.
3. Befestigung: Platzieren Sie die kleine schwarze Kunststoffunterlegscheibe und die dünne Metallscheibe auf der Welle. Sichern Sie diese mit der Wellenmutter unter Verwendung eines Steckschlüssels. Nicht überdrehen.
4. Halterungen: Montieren Sie die Halterungen (L für links, R für rechts) mit den mitgelieferten Schrauben an der Frontblende. Verwenden Sie je nach Bedarf die Halterungen J oder K.
5. Verkabelung: Falls erforderlich, nutzen Sie die optionalen Kabeladapter, um das Radio mit dem fahrzeugeigenen Kabelbaum zu verbinden.

Bedienelemente

Das Gerät verfügt über folgende Bedienelemente:

• 1: Linker vorderer Drehregler (Lautstärke/Modus)
• 2: Linker hinterer Drehregler
• 3: Rechter vorderer Drehregler (Tuning/Band)
• 4: Rechter hinterer Drehregler
• 5: Preset-Tasten
• 6: Suchleiste (Seek Bar)

Grundlegende Bedienung

Die Bedienung erfolgt primär über die Drehregler:

• Ein-/Ausschalten: Drücken Sie den linken vorderen Drehregler (1).
• Lautstärke: Drehen Sie den linken vorderen Drehregler (1).
• Quellenwahl: Drehen Sie den linken hinteren Drehregler (2) im Uhrzeigersinn.
• Radiobänder: Drehen Sie den rechten hinteren Drehregler (4) gegen den Uhrzeigersinn.
• Senderwahl: Drehen Sie den rechten vorderen Drehregler (3).
• Stummschaltung: Drücken Sie den rechten vorderen Drehregler (3).
• Equalizer (EQ): Drücken Sie den linken vorderen Drehregler (1), um das Ton-Menü aufzurufen.
• Systemeinstellungen: Halten Sie den rechten vorderen Drehregler (3) gedrückt, um auf Uhrzeit, Displayfarbe und Beep-Einstellungen zuzugreifen.

Radio-Presets

Um Radiosender zu speichern, stellen Sie den gewünschten Sender ein und halten Sie die entsprechende Preset-Taste (5) für zwei Sekunden gedrückt. Zum Abrufen eines gespeicherten Senders drücken Sie einfach die entsprechende Preset-Taste (5).
