Einbausatz für Autoradio Metra 107-TO7HG - Installationsanleitung
Detaillierte Installationsanleitung für den Metra 107-TO7HG Einbausatz im Toyota Highlander 2020. Erfahren Sie, wie Sie das Armaturenbrett demontieren und das neue Radio sicher einbauen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Einbausatz ist speziell für den Toyota Highlander 2020 konzipiert, der nicht mit dem 12,3-Zoll-Werksbildschirm ausgestattet ist. Er ermöglicht den Einbau von ISO DDIN-Radios (mit L-förmigem Chassis) oder Pioneer 6,8-Zoll-Modular-Radios. Vor Beginn der Arbeiten muss das Fahrzeug für einige Minuten mit abgezogenem Zündschlüssel stehen, um elektrische Probleme zu vermeiden.
Benötigte Werkzeuge
- Panel-Entfernungswerkzeug
- 10mm Steckschlüssel
- Kreuzschlitzschraubendreher

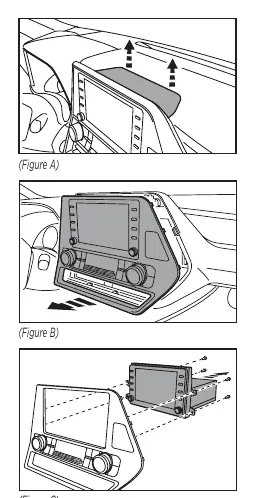

Demontage des Armaturenbretts
- Lösen und entfernen Sie die Verkleidung hinter dem Radio.
- Entfernen Sie die vier freigelegten 10mm-Schrauben.
- Lösen, trennen und entfernen Sie das Werksradio sowie die Blende.
- Entfernen Sie die vier Kreuzschlitzschrauben, mit denen das Werksradio an der Armaturenbrettblende befestigt ist.
Montage des Einbausatzes
Variante: Bottom Chassis Radio (ISO DDIN)
- Befestigen Sie die Radiohalterungen mit den mitgelieferten Schrauben am Radio.
- Schieben Sie die Radioeinheit in das Armaturenbrett und sichern Sie sie mit den Originalschrauben.
- Befestigen Sie die Radio-Blende an der Werksblende des Armaturenbretts.
Variante: Pioneer Modular Radio
- Befestigen Sie die Radiohalterungen mit den mitgelieferten Schrauben am Radio-Chassis.
- Schieben Sie das Radio-Chassis in das Armaturenbrett und sichern Sie es mit den Originalschrauben.
- Befestigen Sie das Radio-Display an den Bildschirmhalterungen.
- Setzen Sie die Radio-Blende in die Werksblende ein, gefolgt von der Radio-Bildschirm-Einheit, und sichern Sie alles mit den Originalschrauben.
- Verbinden Sie das Radio-Display mit dem Radio-Chassis.
Verkabelung und Anschlüsse
Für die Verkabelung werden zusätzliche Adapter benötigt (separat erhältlich). Metra empfiehlt die Verwendung des Kabelbaums 70-1765 (für nicht verstärkte Systeme) und des Antennenadapters 40-LX11. Stellen Sie sicher, dass alle Werksanschlüsse verbunden sind, bevor Sie die Zündung wieder einschalten.
Technischer Support
Bei Schwierigkeiten steht der technische Support zur Verfügung:
- Telefon: 386-257-1187
- E-Mail: [email protected]
- Support-Zeiten: Montag - Freitag 9:00 - 19:00 Uhr, Samstag 10:00 - 19:00 Uhr, Sonntag 10:00 - 16:00 Uhr (Eastern Standard Time)
Praktische Hilfe
Typische Probleme
Radio lässt sich nach dem Einbau nicht einschalten
Stellen Sie sicher, dass alle Werksanschlüsse korrekt verbunden sind, bevor Sie die Zündung einschalten.
Einbausatz passt nicht
Überprüfen Sie, ob Ihr Fahrzeug über den 12,3-Zoll-Werksbildschirm verfügt. Dieser Einbausatz ist nur für Modelle ohne diesen Bildschirm geeignet.
Vor der Verwendung
- Fahrzeug: Toyota Highlander 2020 (ohne 12,3-Zoll-Werksbildschirm)
- Zündung: Schlüssel abziehen und einige Minuten warten vor dem Ausbau
- Werkzeug: Panel-Entfernungswerkzeug, 10mm Steckschlüssel, Kreuzschlitzschraubendreher bereitlegen
- Zubehör: Kabelbaum 70-1765 und Antennenadapter 40-LX11 besorgen
Technische Daten in der Praxis
- Pioneer Modular
- Unterstützt Pioneer 6,8-Zoll-Modular-Radios
Modellkompatibilität
- Nicht kompatibel mit Fahrzeugen mit 12,3-Zoll-Werksbildschirm.
