Bedienungsanleitung für RetroSound Redondo RT M1B Digital Media Receiver

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als Schnellstart für den RetroSound Redondo RT M1B Digital Media Receiver. Der wichtigste Schritt für die Inbetriebnahme ist die Konfiguration des Radiomotors in den Redondo-Modus, damit die Thumb-Roller-Steuerung korrekt erkannt wird. Ohne diesen Schritt funktionieren die Bedienelemente möglicherweise nicht wie vorgesehen.

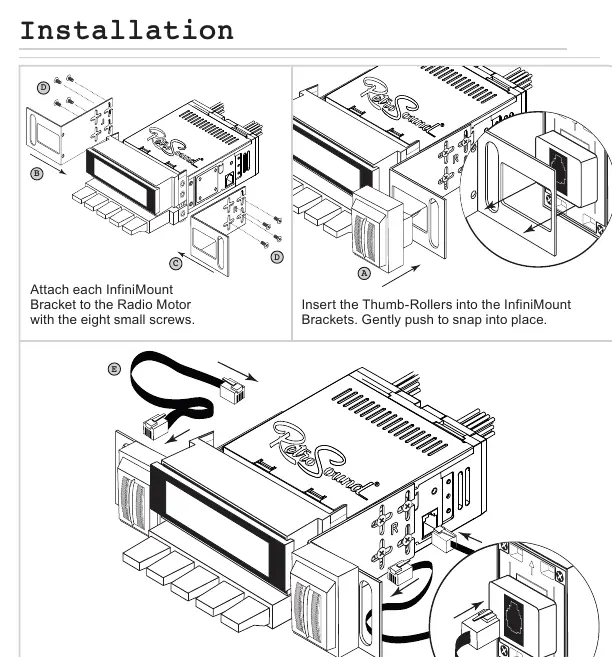

Installation

Die Installation umfasst die Montage der Halterungen und den Anschluss der Steuereinheiten:

• InfiniMount-Halterungen: Befestigen Sie die InfiniMount-Halterungen mit den acht kleinen Schrauben am Radiomotor.
• Thumb-Roller: Setzen Sie die Thumb-Roller in die InfiniMount-Halterungen ein und drücken Sie sie vorsichtig fest, bis sie einrasten.
• Verkabelung: Verbinden Sie ein Ende des modularen Kabels mit dem linken Thumb-Roller und das andere Ende mit der linken Seite des Radiomotors. Wiederholen Sie diesen Vorgang für die rechte Seite. Verwenden Sie bei Bedarf die optionale Hardware für die Montage am Armaturenbrett.

Konfiguration des Redondo-Modus

Damit der Radiomotor mit den Redondo Thumb-Roller-Bedienelementen funktioniert, führen Sie folgende Schritte aus:

1. Halten Sie den linken inneren Thumb-Roller (1) für ca. 15 Sekunden gedrückt, um das Radio in den SEL PANEL-Modus neu zu starten.
2. Während Sie den Power-Knopf halten, durchläuft das Gerät die Sequenz: RETROSOUND > RADIO > GOODBYE > TIME DISPLAY > SEL PANEL.
3. Sobald SEL PANEL angezeigt wird, lassen Sie den Thumb-Roller los.
4. Drücken Sie sofort erneut kurz den linken inneren Thumb-Roller, um durch die Optionen zu blättern, bis REDONDO erscheint.
5. Das Display blinkt 5-mal "REDONDO" und schaltet sich aus. Der Radiomotor ist nun konfiguriert.

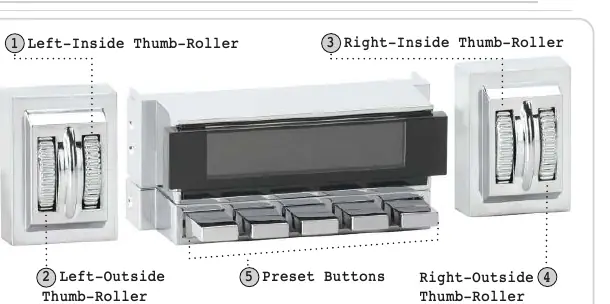

Steuerung und Bedienung

Die Bedienung erfolgt über die Thumb-Roller und Tasten:

• Ein-/Ausschalten: Linken inneren Thumb-Roller (1) drücken (Ein) bzw. gedrückt halten (Aus).
• Lautstärke: Linken äußeren Thumb-Roller (2) nach oben oder unten drehen.
• Quellenwahl: Linken inneren Thumb-Roller (1) nach unten drehen.
• Senderwahl: Rechten äußeren Thumb-Roller (4) drehen.
• Stummschaltung: Rechten äußeren Thumb-Roller (4) drücken.
• Radio-Bänder: Rechten inneren Thumb-Roller (3) nach oben drehen.

Radio-Einstellungen

Um Einstellungen wie EQ, Uhrzeit oder Displayfarbe vorzunehmen, nutzen Sie das System-Menü:

• Equalizer (EQ): Linken äußeren Thumb-Roller (2) drücken, um das Tone-Control-Menü aufzurufen.
• Uhrzeit einstellen: Rechten inneren Thumb-Roller (3) gedrückt halten, um das System-Menü zu öffnen. Wählen Sie "CLK" mit dem rechten äußeren Thumb-Roller (4) aus und passen Sie Stunden und Minuten an.
• Radio-Presets: Stellen Sie den gewünschten Sender ein und halten Sie die Preset-Taste (5) für zwei Sekunden gedrückt, um den Sender zu speichern. Zum Abrufen einfach die entsprechende Preset-Taste drücken.
