Einbausatz für Autoradio Metra 107-KI2HG für Kia K5

Wichtige Informationen zur Installation

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass das Fahrzeug ausgeschaltet ist. Klemmen Sie unbedingt den Minuspol der Batterie ab, um Kurzschlüsse zu vermeiden. Stellen Sie sicher, dass alle Verbindungen fest sitzen, bevor Sie die Zündung wieder einschalten. Für die Installation benötigen Sie ein Werkzeug zum Entfernen von Verkleidungen (Panel Removal Tool) und einen Kreuzschlitzschraubendreher.

Demontage des Armaturenbretts

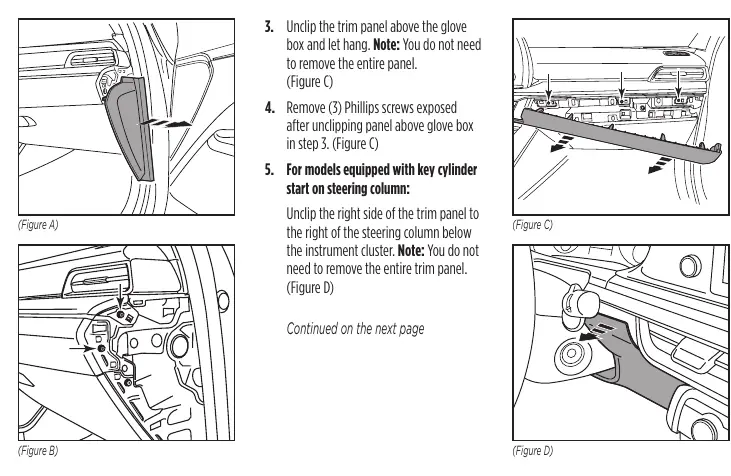

1. Lösen und entfernen Sie die Zierblende auf der Beifahrerseite des Armaturenbretts.
2. Entfernen Sie die zwei Kreuzschlitzschrauben, die nach dem Entfernen der Seitenblende sichtbar werden.
3. Lösen Sie die Zierblende oberhalb des Handschuhfachs und lassen Sie sie hängen (das vollständige Entfernen ist nicht erforderlich).
4. Entfernen Sie die drei Kreuzschlitzschrauben, die nach dem Lösen der Blende über dem Handschuhfach sichtbar werden.
5. Bei Modellen mit Zündschloss: Lösen Sie die rechte Seite der Zierblende rechts neben der Lenksäule unterhalb des Kombiinstruments.
6. Lösen und entfernen Sie die Zierblende unterhalb des Radios.
7. Lösen und entfernen Sie die kleine Zierblende hinter dem Radiodisplay und entfernen Sie die zwei freigelegten Kreuzschlitzschrauben.
8. Entfernen Sie die zwei Kreuzschlitzschrauben unterhalb des Radiodisplays.
9. Lösen und entfernen Sie das Radiodisplay und das Gehäuse.

Vorbereitung des Einbausatzes

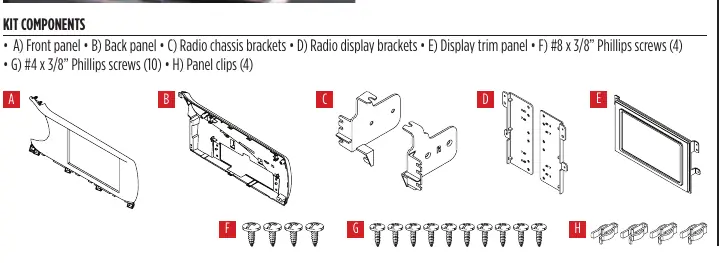

Befestigen Sie die vier mitgelieferten Panel-Clips am Rückpanel des Einbausatzes.

Montage des Radios

Dieser Einbausatz ist speziell für modulare Pioneer DDIN-Radios (z. B. DMH-C2550NEX) konzipiert.

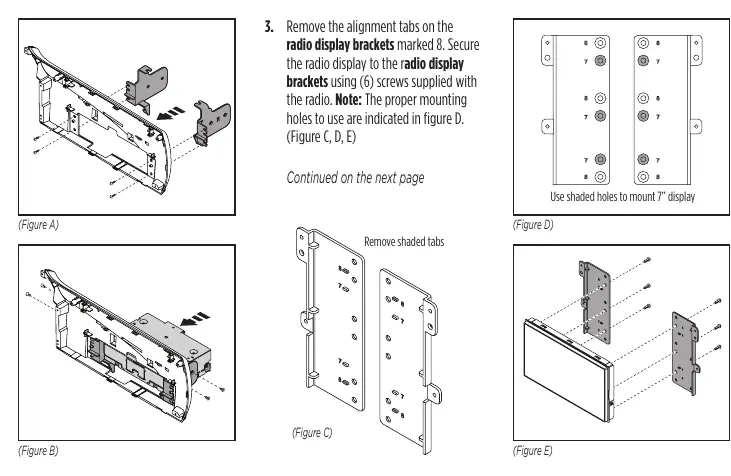

• Befestigen Sie die Radio-Chassis-Halterungen am Rückpanel mit den vier mitgelieferten #8 x 3/8" Schrauben.
• Befestigen Sie das Radio-Chassis an den Halterungen mit den Schrauben, die mit dem Radio geliefert wurden. Führen Sie das Displaykabel zur Innenseite des Panels.
• Entfernen Sie die Ausrichtungsnasen an den Radio-Display-Halterungen (markiert mit 8).
• Befestigen Sie das Radio-Display an den Halterungen mit den sechs mitgelieferten Schrauben des Radios. Beachten Sie die korrekten Montagebohrungen für 7-Zoll-Displays.

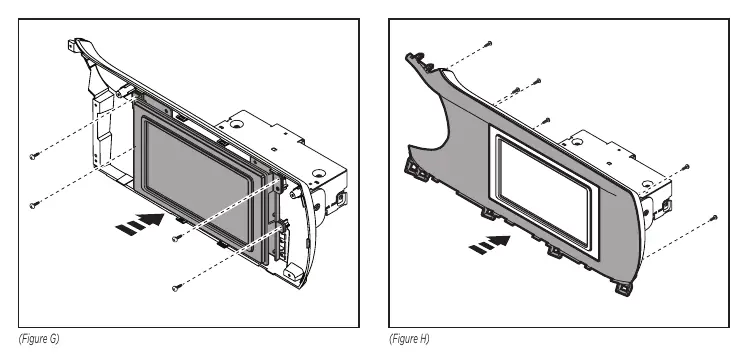

• Verbinden Sie das Kabel mit dem Radio-Display, setzen Sie die Display-Zierblende auf und befestigen Sie diese mit den vier mitgelieferten #4 x 3/8" Schrauben am Rückpanel.
• Befestigen Sie das Frontpanel an der Radio-/Rückpanel-Einheit mit den sechs mitgelieferten #4 x 3/8" Schrauben.

Abschluss der Installation

Suchen Sie den werkseitigen Kabelbaum und den Antennenanschluss im Armaturenbrett und stellen Sie alle notwendigen Verbindungen zum Radio her. Metra empfiehlt die Verwendung passender Adapter von Metra oder Axxess. Testen Sie das Radio auf einwandfreie Funktion, bevor Sie das Armaturenbrett in umgekehrter Reihenfolge der Demontage wieder zusammenbauen.
