Bedienungsanleitung für RetroSound 068DENM1BB Radio-Frontblende
Schnellstartanleitung für die RetroSound 068DENM1BB Radio-Frontblende. Erfahren Sie, wie Sie das Gerät installieren, die Bedienelemente nutzen, Sender speichern und grundlegende Systemeinstellungen vornehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Installation und grundlegende Bedienung der RetroSound 068DENM1BB Radio-Frontblende. Für detaillierte technische Informationen wird auf das Handbuch verwiesen, das dem Radiomotor beiliegt oder auf der Website verfügbar ist.

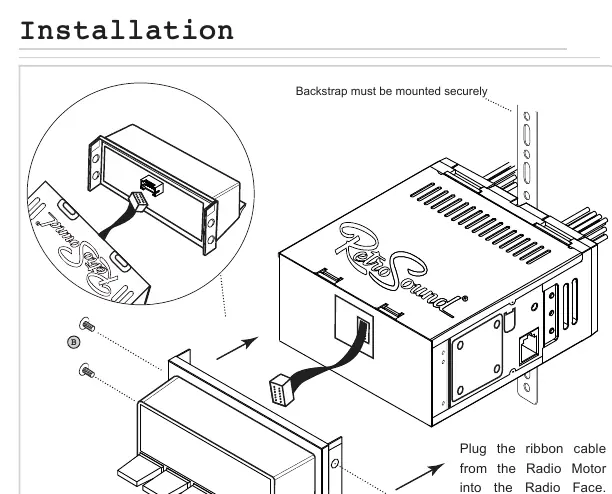

Installation
Die Montage erfordert die Verbindung der Radio-Frontblende mit dem Radiomotor:
- Verbinden Sie das Flachbandkabel vom Radiomotor mit der Radio-Frontblende.
- Befestigen Sie die Frontblende mit den vier mitgelieferten kleinen Schrauben am Radiomotor.
- Stellen Sie sicher, dass das Backstrap (Befestigungsband) sicher montiert ist.
- Falls erforderlich, verwenden Sie die separat erhältliche 248-Dichtung zwischen Frontblende und Armaturenbrett.
Grundlegende Bedienung
Die Steuerung erfolgt über die Drehknöpfe und Tasten:
- Ein-/Ausschalten: Drücken Sie den linken vorderen Drehknopf zum Einschalten; halten Sie ihn gedrückt, um das Gerät auszuschalten.
- Lautstärke: Drehen Sie den linken vorderen Drehknopf.
- Quellenwahl: Drehen Sie den linken hinteren Drehknopf im Uhrzeigersinn.
- Radiobänder: Drehen Sie den rechten hinteren Drehknopf gegen den Uhrzeigersinn.
- Senderwahl: Drehen Sie den rechten vorderen Drehknopf.
- Stummschaltung: Drücken Sie den rechten vorderen Drehknopf.
Einstellungen und Presets
Radiosender speichern: Stellen Sie den gewünschten Sender ein und halten Sie die entsprechende Preset-Taste (1-5) für zwei Sekunden gedrückt. Zum Abrufen drücken Sie die entsprechende Taste kurz.
Systemeinstellungen: Halten Sie den rechten vorderen Drehknopf gedrückt, um in das Untermenü zu gelangen. Drehen Sie den Knopf, um zwischen Optionen wie CLK (Uhrzeit), SCAN (Displayfarbe) oder BEEP (Signalton) zu wählen. Drücken Sie den Knopf zur Auswahl und passen Sie die Werte durch Drehen an. Das Gerät speichert die Einstellungen automatisch nach einer kurzen Zeit ohne Eingabe.
Herstellerinformationen
RetroSound
Praktische Hilfe
Typische Probleme
Radio lässt sich nicht einschalten
Überprüfen Sie die Verbindung des Flachbandkabels zwischen Radio-Frontblende und Radiomotor.
Frontblende sitzt locker im Armaturenbrett
Prüfen Sie, ob die 248-Dichtung für eine passgenaue Montage erforderlich ist.
Vor der Verwendung
- Stellen Sie sicher, dass das Backstrap sicher montiert ist.
- Prüfen Sie, ob alle vier Befestigungsschrauben fest angezogen sind.
- Vergewissern Sie sich, dass das Flachbandkabel korrekt eingesteckt ist.
- Prüfen Sie, ob die 248-Dichtung für Ihr spezifisches Armaturenbrett benötigt wird.
Technische Daten in der Praxis
- Preset-Tasten
- Dienen zum Speichern und schnellen Abrufen von bis zu 5 Radiosendern.
- System-Untermenü
- Ermöglicht die Konfiguration von Uhrzeit, Displayfarbe und Signalton.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Ausrichtung des Flachbandkabels.
- Die Explosionszeichnung verdeutlicht die Reihenfolge von Frontblende, Dichtung und Radiomotor.
Modellkompatibilität
- Einige Funktionen sind möglicherweise nicht auf allen Radiomodellen verfügbar.
- Vintage-Overlay ist separat erhältlich.
