Installationsanleitung für Metra 107-CH5 Einbausatz

Schnellstart-Anleitung für den Einbau des Metra 107-CH5 Dash-Kits in einen Jeep Grand Cherokee (1996-1998). Enthält Schritte zur Demontage des Armaturenbretts, Vorbereitung des Einbausatzes sowie Montageanweisungen für ISO DDIN und Pioneer...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritte zur Demontage der Armaturenbrettverkleidung (Figure A, B, C). Seite 2 Vorbereitung des Armaturenbretts und Montage der Halterungen (Figure D, E, F, G). Seite 3 Montage der ISO DDIN Radiohalterungen (Figure A, B). Seite 4 Montage der Pioneer Modular Radiohalterungen (Figure A, B). Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation des Metra 107-CH5 Einbausatzes für den Jeep Grand Cherokee (Baujahre 1996-1998). Der Einbausatz ermöglicht die Montage von ISO DDIN-Radios oder Pioneer Modular 6.8-Zoll-Radios. Bitte beachten Sie, dass für die Verkabelung ein separater Adapter (70-1817) erforderlich ist.

Sicherheitshinweise

Bevor Sie mit der Arbeit beginnen, ziehen Sie den Zündschlüssel ab und lassen Sie das Fahrzeug einige Minuten stehen, bevor Sie das Werksradio entfernen. Stellen Sie sicher, dass alle werkseitigen Komponenten angeschlossen sind, bevor Sie die Zündung wieder einschalten.

Ausbau des Armaturenbretts

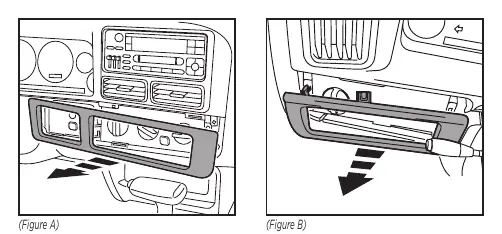

Schritte zur Demontage der Armaturenbrettverkleidung (Figure A, B, C).
Schritte zur Demontage der Armaturenbrettverkleidung (Figure A, B, C).
  1. Lösen Sie die Verkleidung der Klimaanlagen- und Wischersteuerung und entfernen Sie diese.
  2. Lösen Sie die Verkleidung des Scheinwerferschalters und entfernen Sie diese.
  3. Entfernen Sie die 10 Kreuzschlitzschrauben von der Ober- und Unterseite der Radio-/Instrumentenblende. Hebeln Sie die Unterkante der Blende heraus und nehmen Sie sie ab.
  4. Entfernen Sie die 2 Sechskantschrauben (3/8 Zoll), die das Werksradio sichern, und trennen Sie die Kabelverbindungen.

Vorbereitung des Einbausatzes

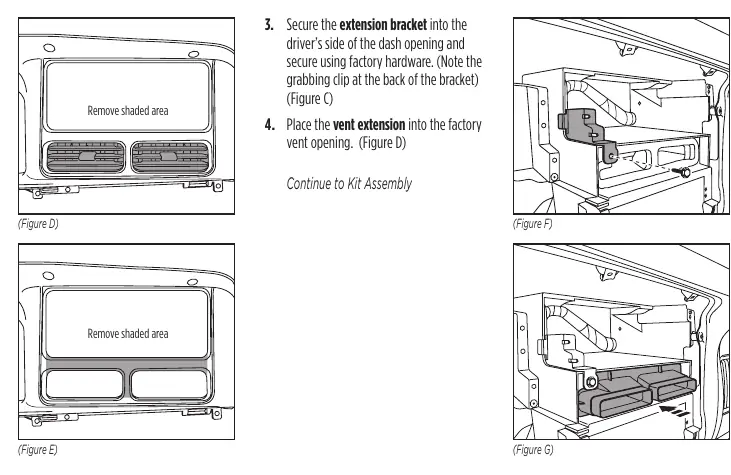

Vorbereitung des Armaturenbretts und Montage der Halterungen (Figure D, E, F, G).
Vorbereitung des Armaturenbretts und Montage der Halterungen (Figure D, E, F, G).
  1. Schneiden und entfernen Sie die Lüftungsschlitze aus der werkseitigen Armaturenbrettverkleidung.
  2. Schneiden Sie den Lüftungsbereich der werkseitigen Armaturenbrettverkleidung aus.
  3. Befestigen Sie die Erweiterungshalterung (Extension Bracket) an der Fahrerseite der Armaturenbrettöffnung mit den Originalschrauben.
  4. Setzen Sie die Lüftungserweiterung (Vent Extension) in die werkseitige Lüftungsöffnung ein.

Montage des Radios

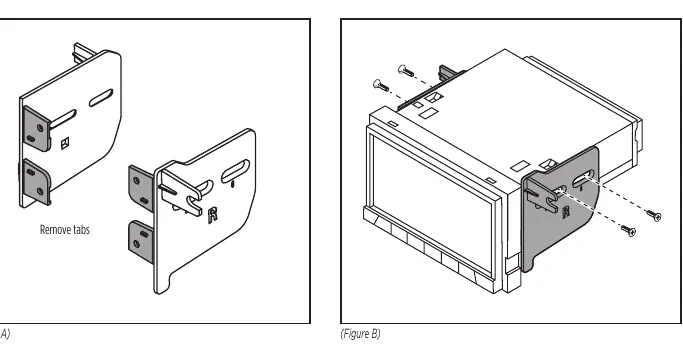

Montage der ISO DDIN Radiohalterungen (Figure A, B).
Montage der ISO DDIN Radiohalterungen (Figure A, B).

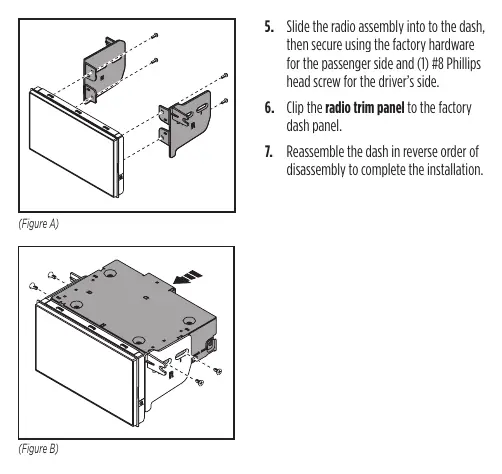

Montage der Pioneer Modular Radiohalterungen (Figure A, B).
Montage der Pioneer Modular Radiohalterungen (Figure A, B).

ISO DDIN Radio

  1. Brechen Sie die vorderen Montagelaschen von den Radiohalterungen ab.
  2. Befestigen Sie die Radiohalterungen mit den mitgelieferten Schrauben am Radio.
  3. Schließen Sie den Kabelbaum und den Antennenadapter an.
  4. Schieben Sie das Radio in das Armaturenbrett und sichern Sie es mit den Originalschrauben (Beifahrerseite) und einer #8 Kreuzschlitzschraube (Fahrerseite).
  5. Klicken Sie die Radioblende auf die Armaturenbrettverkleidung.

Pioneer Modular Radio

  1. Befestigen Sie die Radiohalterungen am Radiochassis mit den mitgelieferten Schrauben.
  2. Befestigen Sie das Radiodisplay an den Halterungen.
  3. Verbinden Sie das Display mit dem Radiochassis.
  4. Schließen Sie die Kabel an und schieben Sie das Radio in das Armaturenbrett.
  5. Sichern Sie das Radio wie oben beschrieben und bringen Sie die Blende an.

Technische Unterstützung

Bei Schwierigkeiten wenden Sie sich bitte an den technischen Support von Metra:

Telefon: 386-257-1187E-Mail: [email protected]-Zeiten: Montag - Freitag 9:00 - 19:00 Uhr, Samstag 10:00 - 19:00 Uhr, Sonntag 10:00 - 16:00 Uhr (Eastern Standard Time).

Praktische Hilfe

Typische Probleme

Radio passt nicht in die Öffnung

Stellen Sie sicher, dass die vorderen Montagelaschen an den Radiohalterungen gemäß Anleitung abgebrochen wurden.

Lüftungsschlitze passen nicht

Die werkseitigen Lüftungsschlitze müssen vor der Montage des neuen Radios zugeschnitten werden.

Vor der Verwendung

  • Zündschlüssel abziehen und einige Minuten warten.
  • Werkzeuge bereithalten: 3/8-Zoll-Steckschlüsselsatz, Dremel/Schneidewerkzeug, Verkleidungswerkzeug, Kreuzschlitzschraubendreher.
  • Kabeladapter 70-1817 besorgen (separat erhältlich).
  • Prüfen, ob das Radio ein ISO DDIN oder Pioneer Modular Modell ist.

Technische Daten in der Praxis

Pioneer Modular
Spezifisches modulares Design, bei dem Display und Chassis getrennt montiert werden.

Abbildungen und Diagramme

  • Figure A-C (Seite 2): Schritte zur Demontage der Armaturenbrettverkleidung.
  • Figure D-G (Seite 3): Vorbereitung des Armaturenbretts und Montage der Halterungen.
  • Figure A-B (Seite 4): Montage der ISO DDIN Radiohalterungen.
  • Figure A-B (Seite 5): Montage der Pioneer Modular Radiohalterungen.

Modellkompatibilität

  • Passend für Jeep Grand Cherokee, Baujahre 1996-1998.
