Diese Kurzanleitung beschreibt die Installation und Bedienung der RetroSound Newport Radio-Frontblende (Modell 068NEWM1B). Sie dient als ergänzende Hilfe zur Hauptanleitung des Radio-Motors. Stellen Sie sicher, dass das RetroSound-Logo bei der Montage nach oben zeigt.
Lieferumfang
- Newport Radio-Frontblende
- Steuerwellen (Shafts)
- Drehknöpfe
- Montagematerial (Schrauben, Muttern, Unterlegscheiben)

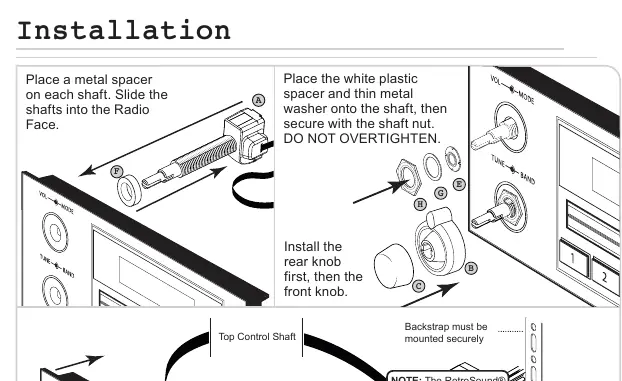

Installation
Verbinden Sie das Flachbandkabel vom Radio-Motor mit der Frontblende. Befestigen Sie die Frontblende mit den vier kleinen Schrauben am Motor. Stecken Sie die oberen und unteren Steuerwellen (Control Shafts) in die entsprechenden Seiten des Radio-Motors.
- Setzen Sie einen Metallabstandshalter auf jede Welle.
- Schieben Sie die Wellen in die Frontblende.
- Platzieren Sie den weißen Kunststoffabstandshalter und die dünne Metallscheibe auf die Welle und sichern Sie diese mit der Wellenmutter. Nicht überdrehen.
- Installieren Sie zuerst den hinteren und dann den vorderen Drehknopf.
Bedienung
Grundfunktionen
- Ein/Aus: Drücken Sie den oberen vorderen Knopf (1). Zum Ausschalten gedrückt halten.
- Lautstärke: Drehen Sie den oberen vorderen Knopf (1).
- Quellenwahl: Drehen Sie den oberen hinteren Knopf (2) im Uhrzeigersinn.
- Radiobänder: Drehen Sie den unteren hinteren Knopf (4) gegen den Uhrzeigersinn.
- Sendersuche: Drehen Sie den unteren vorderen Knopf (3).
- Stummschaltung: Drücken Sie den unteren vorderen Knopf (3).
Einstellungen
Für Equalizer, Uhrzeit, Displayfarbe und Signalton (Beep) nutzen Sie das Untermenü. Halten Sie den unteren vorderen Knopf (3) gedrückt, um in das System-Einstellungsmenü zu gelangen, und navigieren Sie durch Drehen und Drücken.
Radio-Presets
Um einen Sender zu speichern, stellen Sie den Sender ein und halten Sie die gewünschte Senderspeichertaste (5) für zwei Sekunden gedrückt. Zum Abrufen drücken Sie einfach die entsprechende Taste.
Herstellerinformationen
RetroSound
Praktische Hilfe
Typische Probleme
Radio lässt sich nicht einschalten
Prüfen Sie die Kabelverbindung zwischen dem Radio-Motor und der Frontblende.
Knöpfe sitzen locker
Stellen Sie sicher, dass die Wellenmuttern festgezogen sind, aber vermeiden Sie ein Überdrehen.
Logo steht schief
Das RetroSound-Logo muss bei der Montage nach oben ausgerichtet sein.
Vor der Verwendung
- Kabelverbindung zwischen Radio-Motor und Frontblende prüfen.
- Metallabstandshalter auf die Wellen setzen.
- Sicherstellen, dass das RetroSound-Logo nach oben zeigt.
- Knöpfe erst nach der Montage der Frontblende anbringen.
Technische Daten in der Praxis
- Top-Front Knob (1)
- Hauptregler für Lautstärke und Ein/Aus.
- Top-Rear Knob (2)
- Regler für die Quellenwahl (Source).
- Bottom-Front Knob (3)
- Regler für Sendersuche, Stummschaltung und Menüführung.
- Bottom-Rear Knob (4)
- Regler für die Auswahl der Radiofrequenzbänder.
Abbildungen und Diagramme
- Das Installationsdiagramm zeigt die korrekte Reihenfolge von Abstandshaltern, Unterlegscheiben und Muttern auf den Wellen.

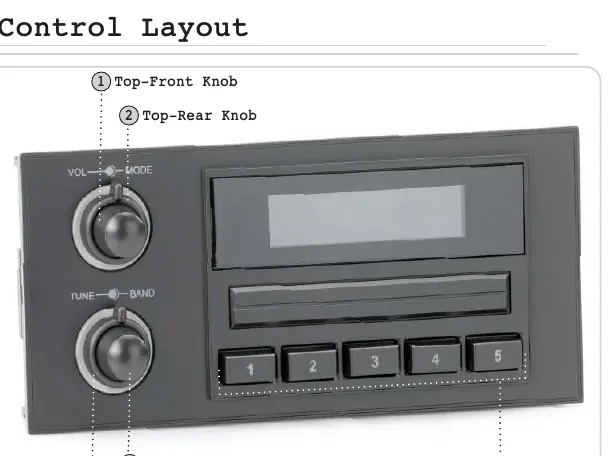

- Die Abbildung der Frontblende zeigt die nummerierte Position der vier Drehregler und der fünf Senderspeichertasten.
Modellkompatibilität
- Einige Funktionen sind möglicherweise nicht auf allen Radiomodellen verfügbar.
