Bedienungsanleitung für QTX Pentaflash 151.743UK 5-in-1 LED- und Lasereffektlicht

Erfahren Sie, wie Sie das QTX Pentaflash 151.743UK 5-in-1 LED- und Lasereffektlicht einrichten, steuern und sicher bedienen. Vollständige Anleitung zu DMX-Konfiguration, Fernbedienung, Menüeinstellungen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das QTX Pentaflash ist ein 5-in-1 Lichteffektgerät (RGBW-Ball, Strobe/UV, PARs, Laser). Es wird über das rückseitige Menü, die IR-Fernbedienung oder einen DMX-Controller (18 Kanäle) gesteuert. S. 1, 3

Wichtigste Schritte

  • Menünavigation S. 2
  • DMX-Modus aktivieren S. 3

Probleme und Lösungen

Kein Laserausgang

Prüfen Sie, ob der Laserschlüssel auf der Rückseite eingeschaltet ist.

S. 4
Gerät reagiert nicht auf DMX

Prüfen Sie, ob das Gerät im DMX-Modus ist (A001), die Adresse korrekt ist und das 'A' auf dem Display blinkt.

S. 4

Technische Daten

Parameter Wert Hinweis Seiten
Leistungsaufnahme 60W Stromverbrauch des Geräts S. 4
DMX-Kanäle 18CH Anzahl der Steuerkanäle S. 4
Abmessungen 190 x 190 x 115mm Physische Größe S. 4

Wo es im PDF steht

  • Einleitung und Lieferumfang S. 1
  • Sicherheit und Rückseite S. 2
  • Menüfunktionen und DMX S. 3
  • Technische Daten und Fehlerbehebung S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
QTX Pentaflash 5-in-1 LED- und Lasereffektlicht mit Fernbedienung Seite 1 Rückseitiges Bedienfeld mit Anschlüssen und Bedienelementen Seite 2

Wichtige Informationen aus der Anleitung

Das QTX Pentaflash ist ein 5-in-1 Lichteffektgerät, das einen RGBW-Effektball, Strobe/UV-LEDs, RGBW-PARs und einen zweifarbigen Laser kombiniert. Das Gerät kann über integrierte Automatikprogramme, musikgesteuerte Modi, eine IR-Fernbedienung oder eine 18-Kanal-DMX-Verbindung gesteuert werden. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zum Laserbetrieb und zur elektrischen Sicherheit zu lesen.

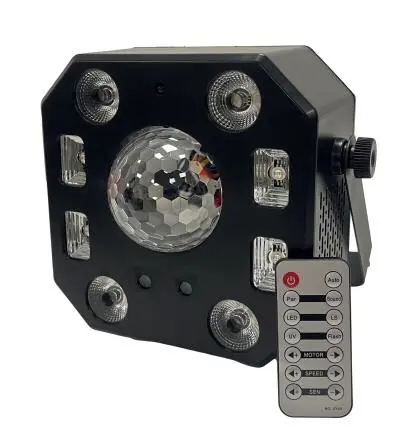

QTX Pentaflash 5-in-1 LED- und Lasereffektlicht mit Fernbedienung
QTX Pentaflash 5-in-1 LED- und Lasereffektlicht mit Fernbedienung

Aufstellung und Sicherheit

  • Laser-Sicherheit: Das Gerät enthält einen Laser der Klasse 3B. Richten Sie den Laser niemals direkt auf Augen. Der Betrieb sollte nur durch geschultes Personal gemäß den geltenden Sicherheitsrichtlinien erfolgen.
  • Montage: Verwenden Sie die mitgelieferte Halterung zur Befestigung an einem Stativ oder einer Traverse. Bei Überkopfmontage sind zusätzliche Sicherheitsvorkehrungen (Sicherungsseile) erforderlich.
  • Umgebung: Halten Sie das Gerät von Feuchtigkeit und Staub fern. Sorgen Sie für eine ausreichende Belüftung um das Gehäuse, um Überhitzung zu vermeiden.

Bedienung und Steuerung

Die Steuerung erfolgt über das rückseitige Bedienfeld oder die mitgelieferte IR-Fernbedienung.

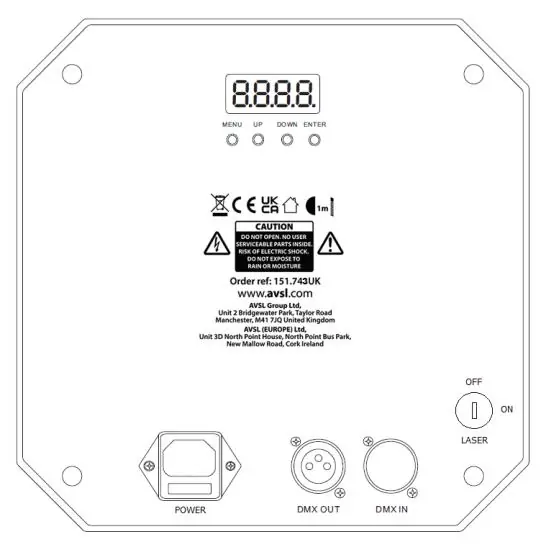

Rückseitiges Bedienfeld mit Anschlüssen und Bedienelementen
Rückseitiges Bedienfeld mit Anschlüssen und Bedienelementen

Manuelle Steuerung

Verwenden Sie die Tasten MENU, UP, DOWN und ENTER am Gerät, um durch die Funktionen zu navigieren und Einstellungen zu bestätigen. Das Menü ermöglicht den Zugriff auf verschiedene Modi wie DMX-Adressierung (A001), automatische Programme (LE1-LE5, LS, Pu, Par, FL, Au) und musikgesteuerte Sequenzen (S1, S2).

Fernbedienung

Die IR-Fernbedienung bietet direkten Zugriff auf Power, Auto-Modus, Par-Wash-Modi, Sound-to-Light, Magic-Ball-Modi, Laser-Modi, Strobe-Modus sowie Geschwindigkeits- und Empfindlichkeitseinstellungen.

DMX-Modus

Um das Gerät per DMX zu steuern, verbinden Sie das DMX-Signal über ein XLR-Kabel mit dem DMX-Eingang. Wählen Sie im Menü A001 und stellen Sie die gewünschte Startadresse ein. Das Gerät belegt 18 Kanäle, die Funktionen wie Motorrotation, Laser-Motor, Master-Dimmer, Strobe-Effekt sowie individuelle Farb- und Mustersteuerungen für LEDs und Laser ermöglichen.

Reinigung und Wartung

  • Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel.
  • Verwenden Sie einen Staubsauger, um die Lüftungsgitter von Staub und Ablagerungen zu befreien.
  • Verwenden Sie keine starken Lösungsmittel.

Praktische Hilfe

Typische Probleme

Kein Lichtausgang

Überprüfen Sie die Einstellungen des Bedienfelds oder die DMX-Einstellungen vom Controller (Dimmer-Level, Blackout).

Kein Laserausgang

Stellen Sie sicher, dass der Laserschlüssel auf der Rückseite des Geräts auf 'ON' gedreht ist.

Gerät reagiert nicht auf DMX

Stellen Sie sicher, dass sich das Gerät im DMX-Modus befindet (A001) und das 'A' auf dem Display blinkt. Prüfen Sie DMX-Kabel, Adresse und Controller-Einstellungen.

Überhitzung / Gerät schaltet ab

Sorgen Sie für ausreichende Belüftung und stellen Sie sicher, dass das Gerät nicht zu nah an einer Wärmequelle steht.

Vor der Verwendung

  • Prüfen Sie, ob die Netzspannung korrekt ist und die Steckdose eingeschaltet ist.
  • Stellen Sie sicher, dass der Laserschlüssel auf der Rückseite eingeschaltet ist.
  • Prüfen Sie, ob das Gerät für die Montage sicher befestigt ist (inkl. Sekundärsicherung bei Überkopfmontage).
  • Stellen Sie sicher, dass die Lüftungsgitter frei von Staub sind.
  • Prüfen Sie die DMX-Verkabelung, falls ein Controller verwendet wird.

Technische Daten in der Praxis

Stromversorgung
110-240Vac, 50/60Hz (IEC-Anschluss).
Leistungsaufnahme
60W.

Abbildungen und Diagramme

  • Das rückseitige Bedienfeld enthält das LCD-Display, die Menütasten (MENU, UP, DOWN, ENTER), den Laserschlüssel, den Netzanschluss (IEC) sowie DMX-Ein- und Ausgänge.

Modellkompatibilität

  • Das Gerät ist für den Betrieb mit DMX-Controllern ausgelegt.
  • Die IR-Fernbedienung ist im Lieferumfang enthalten.
