Bedienungsanleitung für QTX Crystalizer Mini Animation Laser 152.747UK

Erfahren Sie, wie Sie den QTX Crystalizer Mini Animation Laser (152.747UK) sicher installieren, bedienen und steuern. Detaillierte Anleitung zu DMX-Modi, Menüeinstellungen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der QTX Crystalizer 152.747UK ist ein kompakter Animationslaser mit 51 Mustern. Er wird über das rückseitige Menü oder DMX512 gesteuert. S. 1, 3

Wichtigste Schritte

  • DMX-Modus aktivieren: Wählen Sie A001 im Menü und bestätigen Sie mit ENTER. S. 3

Erste Inbetriebnahme

  • Gerät montieren, Laserschlüssel einstecken, Strom anschließen und Modus über das Menü wählen. S. 1, 2, 3

Probleme und Lösungen

Kein Laserlicht

Prüfen Sie den Laserschlüssel auf der Rückseite und die DMX-Einstellungen.

S. 5

Wartung und Reset

  • Reinigen Sie das Gehäuse mit einem weichen Tuch und die Lüftungsgitter mit einem Staubsauger. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Laserklasse 3B Sicherheitsklasse S. 5

Wo es im PDF steht

  • Spezifikationen S. 5
  • DMX-Kanalbelegung S. 3, 4, 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
QTX Crystalizer Mini Animation Laser Seite 1 Rückseite mit Anschlüssen und Bedienelementen Seite 2

Wichtige Informationen aus der Anleitung

Der QTX Crystalizer (152.747UK) ist ein kompakter Animationslaser, der 51 verschiedene Muster und Animationen erzeugt. Das Gerät verfügt über fünf Steuermodi, darunter Auto, Sound-to-Light und DMX512. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch, um Schäden durch unsachgemäßen Gebrauch zu vermeiden.

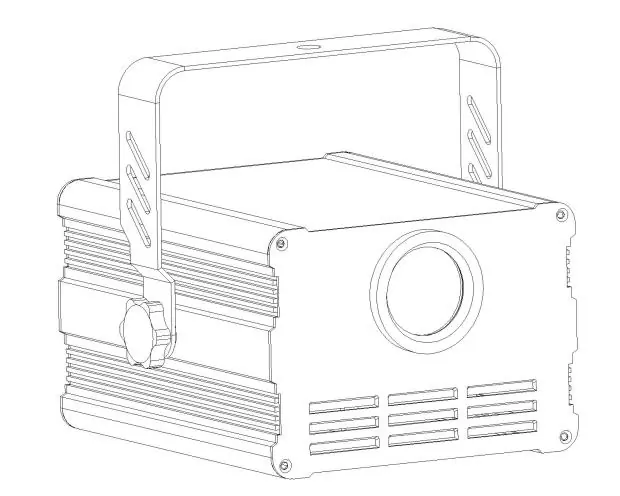

QTX Crystalizer Mini Animation Laser
QTX Crystalizer Mini Animation Laser

Sicherheitshinweise

  • Laserklasse 3B: Das Gerät darf nur von geschultem Personal installiert und bedient werden.
  • Vermeiden Sie es, direkt in den Laserstrahl zu schauen, da dies zu Augenverletzungen führen kann.
  • Öffnen Sie niemals das Gehäuse, da im Inneren Hochspannung herrscht. Das Gerät ist nicht vom Benutzer wartbar.
  • Bei Verschütten von Flüssigkeiten das Gerät sofort vom Strom trennen und natürlich trocknen lassen.

Installation und Platzierung

  • Verwenden Sie die mitgelieferte Montagehalterung zur Befestigung an einem Stativ oder einer Lichttraverse.
  • Bei einer Überkopfmontage sind zusätzliche Sicherheitsbefestigungen zwingend erforderlich.
  • Sorgen Sie für eine ausreichende Belüftung um das Gehäuse herum.
  • Halten Sie das Gerät von feuchten oder staubigen Umgebungen fern.

Bedienung und Anschlüsse

Die Rückseite des Geräts enthält alle notwendigen Anschlüsse und Bedienelemente:

Rückseite mit Anschlüssen und Bedienelementen
Rückseite mit Anschlüssen und Bedienelementen
  • Anschlüsse: ILDA Ein-/Ausgang, DMX Ein-/Ausgang, IEC-Netzeingang.
  • Bedienelemente: LED-Display, Menü-Tasten (MENU, UP, DOWN, ENTER), Mikrofon und Laserschlüssel.

Verwenden Sie die Tasten MENU, UP, DOWN und ENTER, um durch die Funktionen zu navigieren:

  • Addr: DMX-Adresseneinstellungen (A001-A512).
  • Auto: Automatikmodus (Geschwindigkeit Aut0-Aut9).
  • SoUn: Sound-to-Light-Modus (Empfindlichkeit SoU0-SoU9).
  • vEr: Anzeige der Softwareversion.

DMX-Steuerung

Um das Gerät über DMX zu steuern, verbinden Sie die DMX-Signalquelle mit dem DMX-Eingang. Wählen Sie im Menü 'A001' und bestätigen Sie die Startadresse. Das 'A' auf dem LED-Display blinkt, sobald ein DMX-Signal empfangen wird. Das Gerät nutzt 16 DMX-Kanäle für Funktionen wie Laser an/aus, Farbwahl, Musterwahl, Zoom, Rotation und Bewegungseffekte.

Wartung und Reinigung

  • Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel.
  • Verwenden Sie einen Staubsauger, um die Lüftungsgitter von Staub und Ablagerungen zu befreien.
  • Verwenden Sie keine starken Lösungsmittel zur Reinigung.

Praktische Hilfe

Typische Probleme

Kein Laser- oder Lichtausgang

Überprüfen Sie die Moduseinstellungen, DMX-Einstellungen und ob der Laserschlüssel auf der Rückseite eingeschaltet ist.

Gerät reagiert nicht auf DMX

Stellen Sie sicher, dass das Gerät im DMX-Modus ist und das 'A' auf dem Display blinkt, um den Empfang des Signals zu bestätigen.

Überhitzung oder Abschaltung

Sorgen Sie für ausreichende Belüftung und stellen Sie sicher, dass das Gerät nicht zu nah an einer Wärmequelle steht.

Vor der Verwendung

  • Prüfen Sie, ob der Laserschlüssel vorhanden ist.
  • Stellen Sie sicher, dass das Gerät an einem gut belüfteten Ort montiert ist.
  • Verwenden Sie bei Überkopfmontage zusätzliche Sicherheitsbefestigungen.
  • Prüfen Sie die Netzspannung und den Anschluss.

Technische Daten in der Praxis

Laserklasse 3B
Erfordert vorsichtigen Umgang; direkte Bestrahlung der Augen vermeiden.
DMX-Kanäle: 16
Anzahl der Steuerkanäle für die DMX-Konsole.
Leistungsaufnahme: 22W
Maximaler Stromverbrauch des Geräts.

Abbildungen und Diagramme

  • Die Rückseite zeigt die Anschlüsse für ILDA und DMX sowie das LED-Display und die manuellen Bedienelemente.

Modellkompatibilität

  • Das Gerät unterstützt DMX512-Steuerung.
  • Kompatibel mit ILDA-Anschlüssen.
