Bedienungsanleitung für QTX 152.745UK 3D Animation Laser

Schnelle Anleitung für den QTX 152.745UK 3D Animation Laser. Erfahren Sie mehr über DMX-Modi, Menüeinstellungen, Sicherheitshinweise und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der QTX 152.745UK ist ein 3D-Animationslaser, der über ein rückseitiges Menü (MENU, UP, DOWN, ENTER) oder per DMX512 gesteuert wird. Stellen Sie sicher, dass der Laserschlüssel auf der Rückseite aktiviert ist. S. 1, 2, 3

Wichtigste Schritte

  • Menünavigation S. 2
  • DMX-Einrichtung S. 3

Erste Inbetriebnahme

  • Strom anschließen und Laserschlüssel aktivieren S. 1, 2

Probleme und Lösungen

Kein Strom

Netzspannung prüfen, IEC-Kabel und Sicherung kontrollieren.

S. 7
Kein Laser/Licht

Moduseinstellungen prüfen, DMX-Einstellungen kontrollieren, Laserschlüssel prüfen.

S. 7

Wartung und Reset

  • Reinigung der Lüftungsgitter S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Stromversorgung 110-240Vac, 50/60Hz (IEC) Netzanschluss S. 7
Laserleistung 1500mW Ausgangsleistung des Lasers S. 7
Gewicht 2.1kg Gerätegewicht S. 7

Wo es im PDF steht

  • Sicherheit und Lieferumfang S. 1
  • Bedienung und Montage S. 2
  • DMX-Modi und Kanaltabellen S. 3, 4, 5, 6
  • Technische Daten und Fehlerbehebung S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
QTX Mesmerizer 3D Animation Laser Seite 1 Rückseitige Bedienelemente Seite 2

Wichtige Informationen aus der Anleitung

Der QTX 152.745UK ist ein 3D-Animationslaser, der über 440 dynamische und statische Muster bietet. Er unterstützt verschiedene Steuerungsmodi, darunter Auto, Sound-to-Light und DMX512. Bitte beachten Sie, dass es sich um ein Lasergerät der Klasse 3B handelt, das nur von geschultem Personal installiert und betrieben werden sollte.

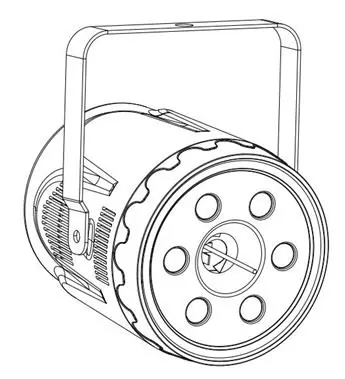

QTX Mesmerizer 3D Animation Laser
QTX Mesmerizer 3D Animation Laser

Sicherheitshinweise

  • Laserstrahlung: Vermeiden Sie es, direkt in den Laserstrahl zu blicken. Dies kann zu Augenverletzungen führen.
  • Installation: Verwenden Sie bei Überkopfmontage immer zusätzliche Sicherheitsbefestigungen.
  • Umgebung: Halten Sie das Gerät von feuchten oder staubigen Umgebungen fern.
  • Wartung: Öffnen Sie niemals das Gehäuse, da das Gerät Hochspannung führt und nicht vom Benutzer repariert werden kann.

Aufstellung und Montage

Verwenden Sie den mitgelieferten Montagebügel, um das Gerät an einem Stativ oder einer Lichttraverse zu befestigen. Achten Sie auf eine ausreichende Luftzirkulation um das Gehäuse und stellen Sie sicher, dass die Bedienelemente und Anschlüsse leicht zugänglich sind.

Bedienung und Menüführung

Das Gerät verfügt über ein rückseitiges Bedienfeld mit LCD-Anzeige und Tasten. Nutzen Sie die Tasten MENU, UP, DOWN und ENTER, um durch die Funktionen zu navigieren:

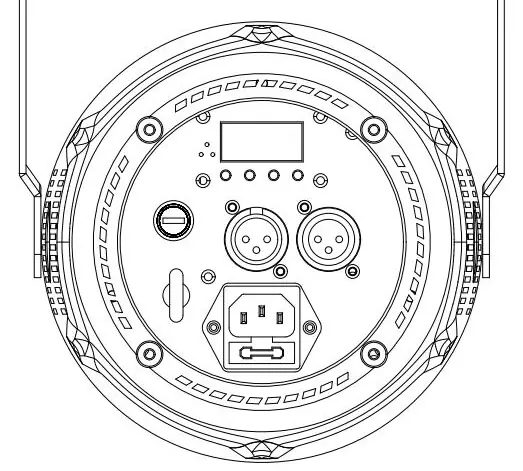

Rückseitige Bedienelemente
Rückseitige Bedienelemente
  • Addr: DMX-Adresseneinstellungen (A001-A512).
  • CHND: Auswahl zwischen 7-Kanal- oder 21-Kanal-DMX-Modus.
  • Auto: Auswahl von automatischen Mustern (Au0-Au15).
  • SPEE: Anpassung der Geschwindigkeit im Automodus (SP0-SP9).
  • SoUn: Auswahl des Sound-to-Light-Bereichs (So0-So15).
  • SoSE: Einstellung der Empfindlichkeit für Sound-to-Light (SE0-SE9).
  • vEr: Anzeige der Softwareversion.

DMX-Steuerung

Um das Gerät per DMX zu steuern, verbinden Sie die DMX-Quelle mit dem DMX-Eingang. Das Gerät kann entweder im 7-Kanal- oder 21-Kanal-Modus betrieben werden. Sobald das Gerät ein DMX-Signal empfängt, beginnt das 'A' auf dem LED-Display zu blinken.

Reinigung und Wartung

  • Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel.
  • Verwenden Sie einen Staubsauger, um Staub oder Ablagerungen von den Lüftungsgittern zu entfernen.
  • Verwenden Sie keine starken Lösungsmittel.

Fehlerbehebung

  • Kein Strom: Überprüfen Sie die Netzspannung und ob die Steckdose eingeschaltet ist. Prüfen Sie das IEC-Kabel und die Sicherung.
  • Kein Laser/Licht: Überprüfen Sie die Einstellungen des Bedienfelds, die DMX-Einstellungen und ob der Laserschlüssel auf der Rückseite eingesteckt und gedreht ist.
  • Keine Reaktion auf DMX: Stellen Sie sicher, dass das Gerät im DMX-Modus ist, die richtige Adresse eingestellt ist und das 'A' auf dem Display blinkt.
  • Überhitzung: Sorgen Sie für ausreichende Belüftung und stellen Sie das Gerät nicht in die Nähe von Wärmequellen.

Praktische Hilfe

Typische Probleme

Kein Laser- oder Lichtausgang

Überprüfen Sie die Einstellungen des Bedienfelds, DMX-Einstellungen und stellen Sie sicher, dass der Laserschlüssel auf der Rückseite eingeschaltet ist.

Gerät reagiert nicht auf DMX

Stellen Sie sicher, dass das Gerät im DMX-Modus ist, die richtige Adresse eingestellt ist und das 'A' auf dem Display blinkt.

Sicherung brennt durch

Überprüfen Sie das IEC-Kabel und wenden Sie sich bei wiederholtem Ausfall an Ihren Händler.

Vor der Verwendung

  • Überprüfen Sie, ob die Netzspannung korrekt ist.
  • Stellen Sie sicher, dass der Laserschlüssel auf der Rückseite eingesteckt und gedreht ist.
  • Verwenden Sie bei Überkopfmontage zusätzliche Sicherheitsbefestigungen.
  • Sorgen Sie für ausreichende Belüftung um das Gehäuse.
  • Prüfen Sie, ob das Gerät im gewünschten Modus (Auto/Sound/DMX) ist.

Technische Daten in der Praxis

Laserleistung
1500mW, Laserklasse 3B (erfordert Sicherheitsvorkehrungen).
Stromverbrauch
Maximal 40W.

Abbildungen und Diagramme

  • Das rückseitige Bedienfeld enthält das LCD-Display, den Laserschlüssel, den Montagepunkt, den IEC-Netzeingang, das LCD-Bedienfeld sowie DMX-Ein- und Ausgänge.

Modellkompatibilität

  • Das Gerät ist für den Betrieb mit DMX512-Controllern ausgelegt.
  • Unterstützt Master-Slave-Betrieb.
