Bedienungsanleitung für QSFPTEK Mux Demux & OADM

Erfahren Sie, wie Sie QSFPTEK Mux Demux & OADM Geräte installieren und konfigurieren. Diese Anleitung enthält Informationen zu Anschlüssen, Wellenlängen, Rack-Montage und Sicherheitshinweisen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für die Installation und Inbetriebnahme von QSFPTEK Mux Demux & OADM Geräten. Es deckt sowohl FMU-Steckmodule als auch 1U-Rack-Modelle ab. Die Anleitung enthält wichtige Sicherheitshinweise, Installationsschritte für die Rack-Montage sowie eine Übersicht der funktionalen Anschlüsse und Wellenlängen.

Zubehör

Stellen Sie vor der Installation sicher, dass folgende Komponenten im Lieferumfang enthalten sind:

Mitgeliefertes Zubehör für die Montage
Mitgeliefertes Zubehör für die Montage
  • 4x Befestigungsschrauben
  • 4x Befestigungsmuttern
  • 2x Montagewinkel (nur für 1U-Modelle)

Funktionale Anschlüsse

Die Geräte verfügen über spezifische Anschlüsse für verschiedene Netzwerkfunktionen:

  • RX/TX Ports: Dienen der Signalübertragung.
  • Monitor Port: Extrahiert 1% des Signals zur Überwachung der Kanal-Leistungspegel.
  • 1310nm & Expansion Port: Dienen der Kapazitätserweiterung.
  • RX EXP / TX EXP: Zum Anschluss weiterer Mux-Geräte.

Installationsanforderungen

Beachten Sie vor der Installation folgende Sicherheits- und Umgebungsbedingungen:

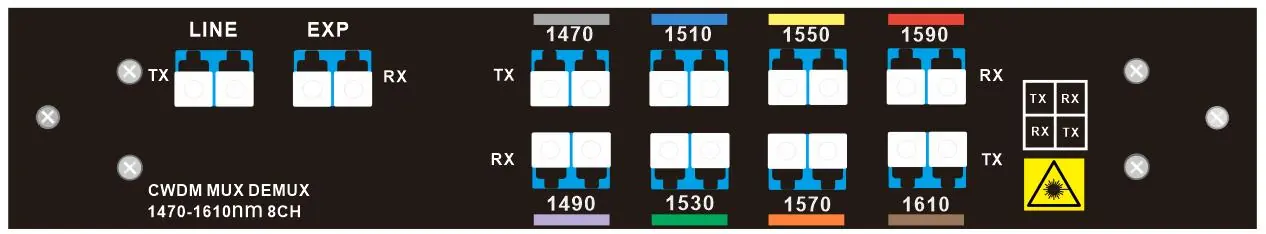

Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3

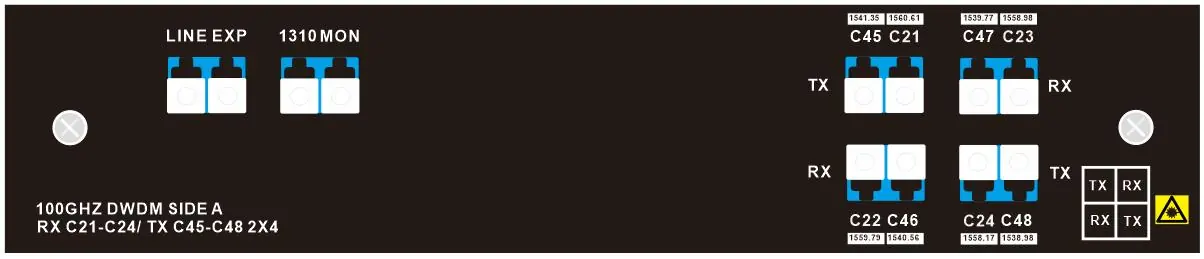

Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6

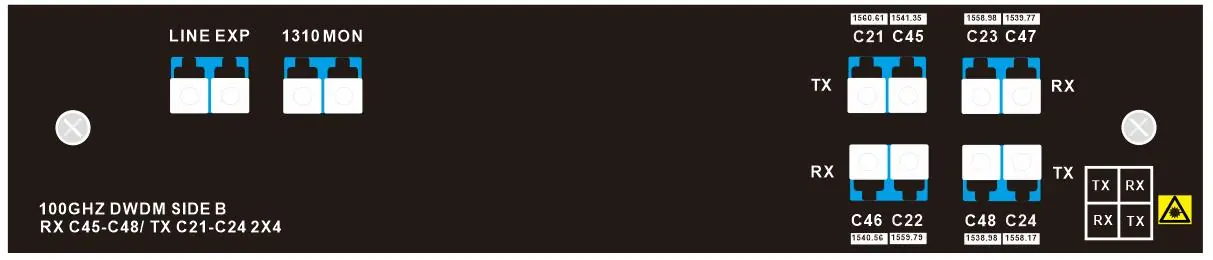

Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
  • Werkzeuge: Schraubendreher, antistatisches Armband, Bolzen.
  • Sicherheit: Tragen Sie eng anliegende Kleidung, um ein Hängenbleiben zu vermeiden. Verwenden Sie bei Bedarf eine Schutzbrille.
  • Umgebung: Der Installationsort muss gut belüftet sein, um eine ordnungsgemäße Wärmeabfuhr zu gewährleisten. Halten Sie den Arbeitsbereich staubfrei.

Installation

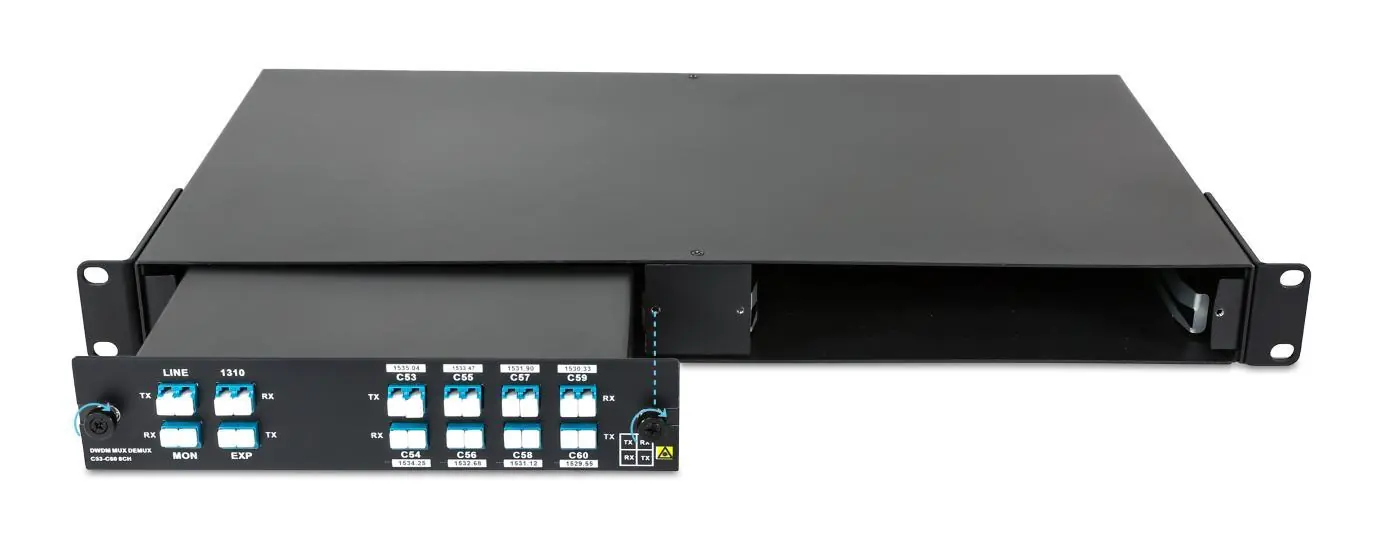

Installation des FMU-Moduls in das Chassis
Installation des FMU-Moduls in das Chassis
1U Rack-Montage
1U Rack-Montage

FMU Plug-in Modul

  1. Positionieren Sie das Modul passend zum Einschub im FMU 2-Slot 1U Chassis.
  2. Schieben Sie das Modul vorsichtig in den Einschub.
  3. Drücken Sie das Modul an, um die M3-Rändelschrauben zu greifen, und ziehen Sie diese auf beiden Seiten fest.

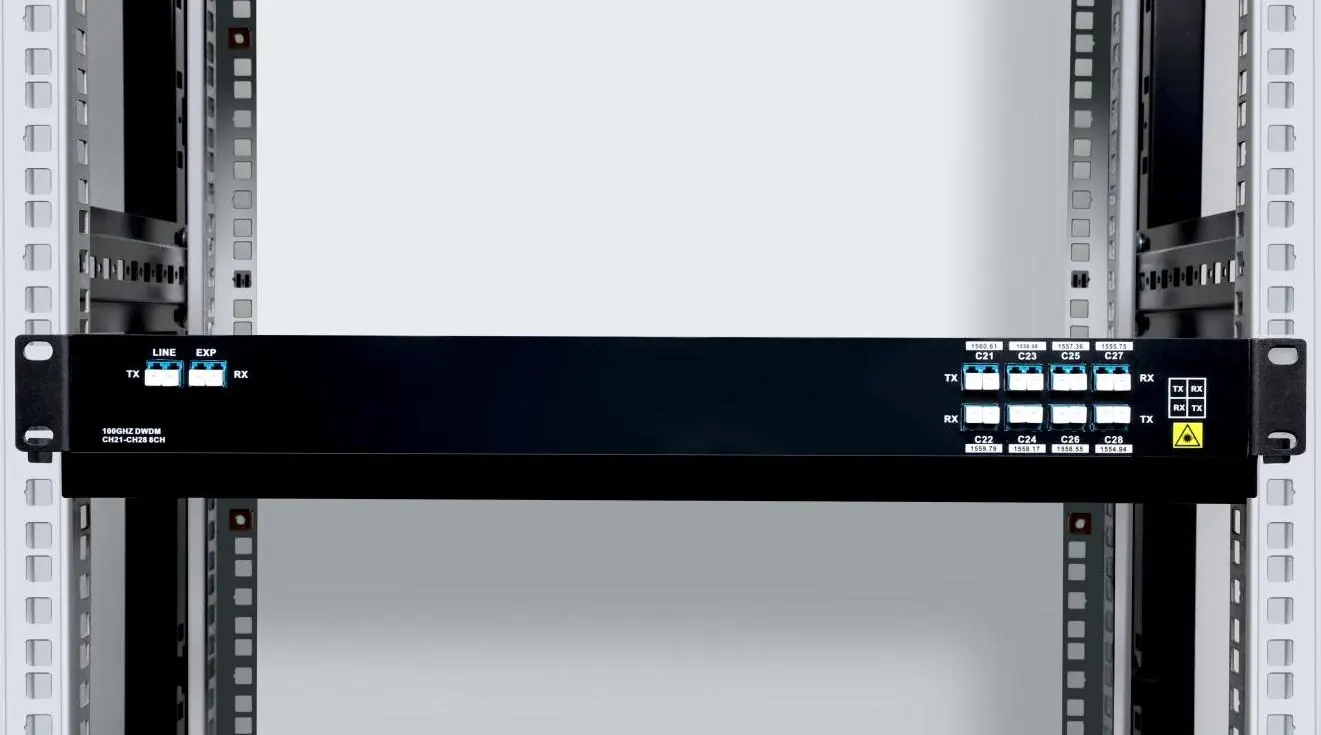

1U Rack-Montage

  1. Installieren Sie die Montagewinkel an der rechten und linken Seite des Geräts.
  2. Setzen Sie das Chassis vorsichtig in das Rack ein.
  3. Befestigen Sie das Gerät mit M6x12mm Schrauben und M6 Muttern.

Anschließen der Glasfaserkabel

Verbinden Sie die Glasfaserkabel gemäß dem Netzwerkplan mit den entsprechenden Ports (LINE, EXP, MON, Kanal-Ports). Achten Sie darauf, die Anschlüsse sauber zu halten und nicht zu knicken.

Support und Ressourcen

Für weitere Unterstützung besuchen Sie die Website unter www.qsfptek.com/company/contact-us.html oder kontaktieren Sie den Kundensupport per E-Mail unter [email protected]. Die Produkte verfügen über eine 3-jährige eingeschränkte Garantie.

Praktische Hilfe

Typische Probleme

Signalverlust oder schlechte Übertragungsqualität

Überprüfen Sie alle Glasfaserverbindungen auf festen Sitz und stellen Sie sicher, dass die Anschlüsse sauber und frei von Staub sind.

Überhitzung des Geräts

Stellen Sie sicher, dass das Rack gut belüftet ist und die Umgebungstemperatur innerhalb der Spezifikationen liegt.

Vor der Verwendung

  • Bereitstellung eines Schraubendrehers.
  • Anlegen eines antistatischen Armbands zur Vermeidung von ESD-Schäden.
  • Überprüfung der Belüftung am Installationsort.
  • Sicherstellen, dass alle benötigten Schrauben und Muttern vorhanden sind.

Technische Daten in der Praxis

Monitor Port
Extrahiert 1% des Signals, um die Leistungspegel der Kanäle zu überwachen, ohne den Datenverkehr zu unterbrechen.

Abbildungen und Diagramme

  • Die Anleitung enthält detaillierte Port-Layouts für verschiedene Modelle (CWDM/DWDM), die zeigen, welche Wellenlängen an welchen Ports anliegen.
  • Abbildungen zeigen die korrekte Montage der FMU-Module in das 2-Slot-Chassis sowie die Rack-Montage der 1U-Einheiten.

Modellkompatibilität

  • Die Geräte sind als FMU Plug-in Module oder 1U Rack-Einheiten erhältlich.
  • Unterstützt werden sowohl Single-Fiber- als auch Dual-Fiber-Konfigurationen.
