Installationsanleitung für Nexxt Solutions NHA-F100 Smart Wi-Fi 2-in-1 Deckenventilator

Erfahren Sie, wie Sie den Nexxt Solutions NHA-F100 Smart Wi-Fi 2-in-1 Deckenventilator mit Licht installieren und bedienen. Diese Anleitung enthält Schritte zur Montage, Fernbedienungsfunktionen und App-Einrichtung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der NHA-F100 ist ein Smart Wi-Fi 2-in-1 Deckenventilator mit Licht. Die Installation erfolgt durch Montage in eine E26/E27-Fassung, entweder direkt oder mit Verlängerungsstange. Die Steuerung erfolgt über die mitgelieferte Fernbedienung oder die Nexxt Home App. S. 1, 3, 4, 5

Wichtigste Schritte

Pairing-Modus aktivieren S. 5
Ventilator-Drehrichtung ändern S. 5

Erste Inbetriebnahme

Strom einschalten, Fernbedienung mit Batterien bestücken, App zur Einrichtung nutzen. S. 4, 5

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Pieptöne deaktivieren

Taste 4 für 5 Sekunden gedrückt halten.

S. 5

Wartung und Reset

Pairing-Modus zurücksetzen: Taste 2 für 5 Sekunden gedrückt halten. S. 5

Technische Daten

Parameter	Wert	Hinweis	Seiten
Farbtemperatur	2700-6500K	Einstellbare Farbtemperatur	S. 5

Wo es im PDF steht

Installation S. 2, 3, 4
Fernbedienung S. 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 4

Wichtige Informationen zur Installation

Vor Beginn der Installation muss der Strom am Sicherungskasten abgeschaltet werden. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass die Leitungen spannungsfrei sind. Installieren Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit. Bei Unsicherheit ziehen Sie einen qualifizierten Elektriker hinzu.

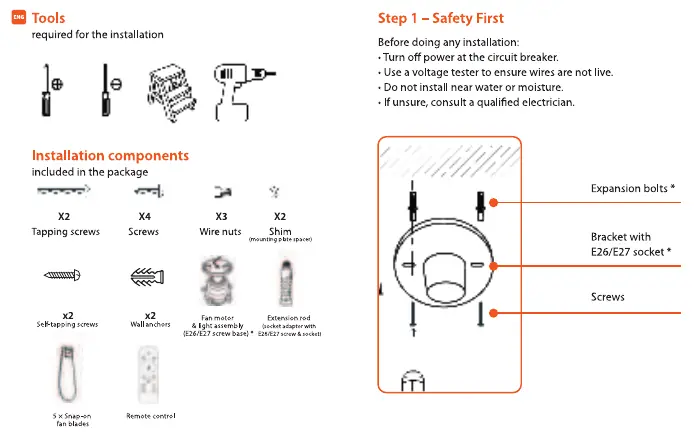

Lieferumfang und benötigte Werkzeuge

Stellen Sie sicher, dass alle Komponenten vorhanden sind:

2x Dehnschrauben
4x Schrauben
3x Drahtmuttern
2x Unterlegscheiben (Abstandshalter)
2x selbstschneidende Schrauben
2x Wanddübel
Lüftermotor & Lampeneinheit
Verlängerungsstange
5x aufsteckbare Lüfterblätter
Fernbedienung

Installation des Deckenventilators

Schritt 1: Deckenfassung installieren

Falls keine E26/E27-Fassung vorhanden ist, installieren Sie diese. Verwenden Sie die Unterlegscheibe als Basis. Verbinden Sie die stromführenden (schwarz oder braun) und neutralen (weiß oder blau) Drähte mit den mitgelieferten Drahtmuttern. Befestigen Sie die Fassung mit Dehnschrauben und Schrauben an der Decke. Prüfen Sie, ob die Drähte fest sitzen und kein Kupfer freiliegt.

Schritt 2: Motoreinheit montieren

Option A (Direktmontage): Schrauben Sie die Motoreinheit direkt in die Deckenfassung und drehen Sie sie fest.

Option B (Mit Verlängerungsstange): Schrauben Sie die Verlängerungsstange in die Deckenfassung, setzen Sie die Motoreinheit ein und ziehen Sie die Feststellschrauben an der Stange fest.

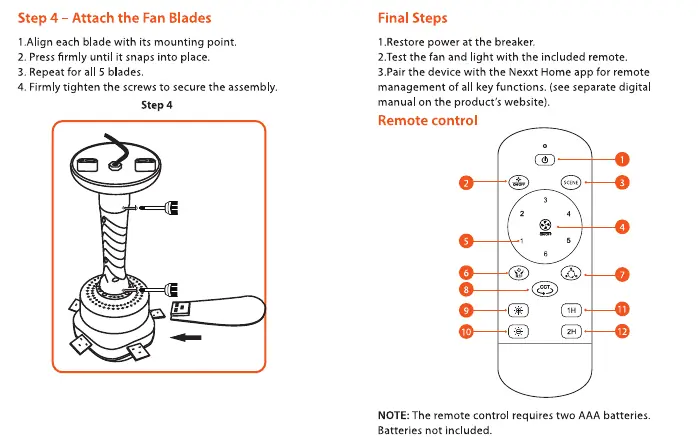

Schritt 3: Lüfterblätter anbringen

Richten Sie jedes Blatt am Montagepunkt aus und drücken Sie es fest, bis es einrastet. Wiederholen Sie dies für alle 5 Blätter und ziehen Sie die Schrauben zur Sicherung fest.

Fernbedienung und Funktionen

Die Fernbedienung benötigt zwei AAA-Batterien (nicht enthalten).

Taste 1: Gerät ausschalten.
Taste 2: Licht ein/aus (CCT-Modus). 5 Sek. halten für Pairing-Modus.
Taste 3: Dynamische Mehrfarbenszenen.
Taste 4: Ventilator ein/aus. 5 Sek. halten für Pieptöne ein/aus.
Taste 5: Lüftergeschwindigkeit (1-6).
Taste 6: Drehrichtung (Vorwärts/Rückwärts).
Taste 7: Feste Farben wechseln.
Taste 8: Farbtemperatur (2700K-6500K).
Taste 9/10: Helligkeit +/-.
Taste 11/12: Timer (1h/2h).

Praktische Hilfe

Typische Probleme

Gerät verbindet sich nicht mit Wi-Fi

Halten Sie Taste 2 auf der Fernbedienung für 5 Sekunden gedrückt, um den Pairing-Modus zu aktivieren.

Ventilator piept bei Bedienung

Halten Sie Taste 4 auf der Fernbedienung für 5 Sekunden gedrückt, um die Pieptöne zu aktivieren oder zu deaktivieren.

Vor der Verwendung

Strom am Sicherungskasten ausschalten
Spannungsfreiheit mit Spannungsprüfer prüfen
Zwei AAA-Batterien für die Fernbedienung bereithalten
Nexxt Home App herunterladen

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Farbtemperatur: Einstellbar von 2700K (warmweiß) bis 6500K (kaltweiß).
Lüftergeschwindigkeiten: 6 einstellbare Geschwindigkeitsstufen.

Abbildungen und Diagramme

Die Installation kann direkt in die Fassung oder über eine Verlängerungsstange erfolgen.
Die Fernbedienung steuert sowohl Licht- als auch Ventilatorfunktionen.

Modellkompatibilität

Erfordert E26/E27 Deckenfassung.
Nur für den Innenbereich geeignet (nicht in der Nähe von Wasser/Feuchtigkeit).
