Bedienungsanleitung für Deckenventilator Lucci Air Summit 137cm DC
Schnelle Anleitung zur Installation, Bedienung und Wartung des Lucci Air Summit 137cm DC Deckenventilators. Erfahren Sie, wie Sie den Ventilator montieren, die Fernbedienung koppeln und Fehler beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Lucci Air Summit 137cm DC Deckenventilator. Bitte beachten Sie, dass die Installation zwingend von einem zugelassenen Elektriker durchgeführt werden muss. Ein allpoliger Trennschalter muss gemäß den örtlichen Verkabelungsvorschriften in die Festverdrahtung integriert werden. Der Ventilator ist für den Innenbereich und überdachte Außenbereiche (mit mindestens zwei Wänden) geeignet, jedoch nicht wasserdicht.
Installation des Deckenventilators
Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind. Die Deckenstruktur muss das vierfache Gewicht des Ventilators tragen können. Halten Sie einen Abstand von mindestens 300 mm zu Wänden oder Hindernissen ein. Die Flügel müssen mindestens 2,1 m über dem Boden montiert sein.
- Montage der Halterung: Befestigen Sie die Halterung an einem geeigneten Deckenbalken.

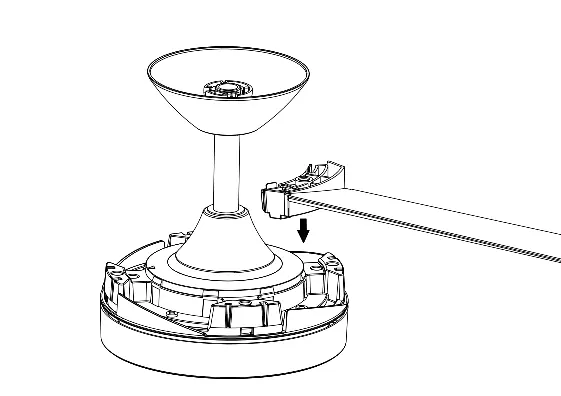

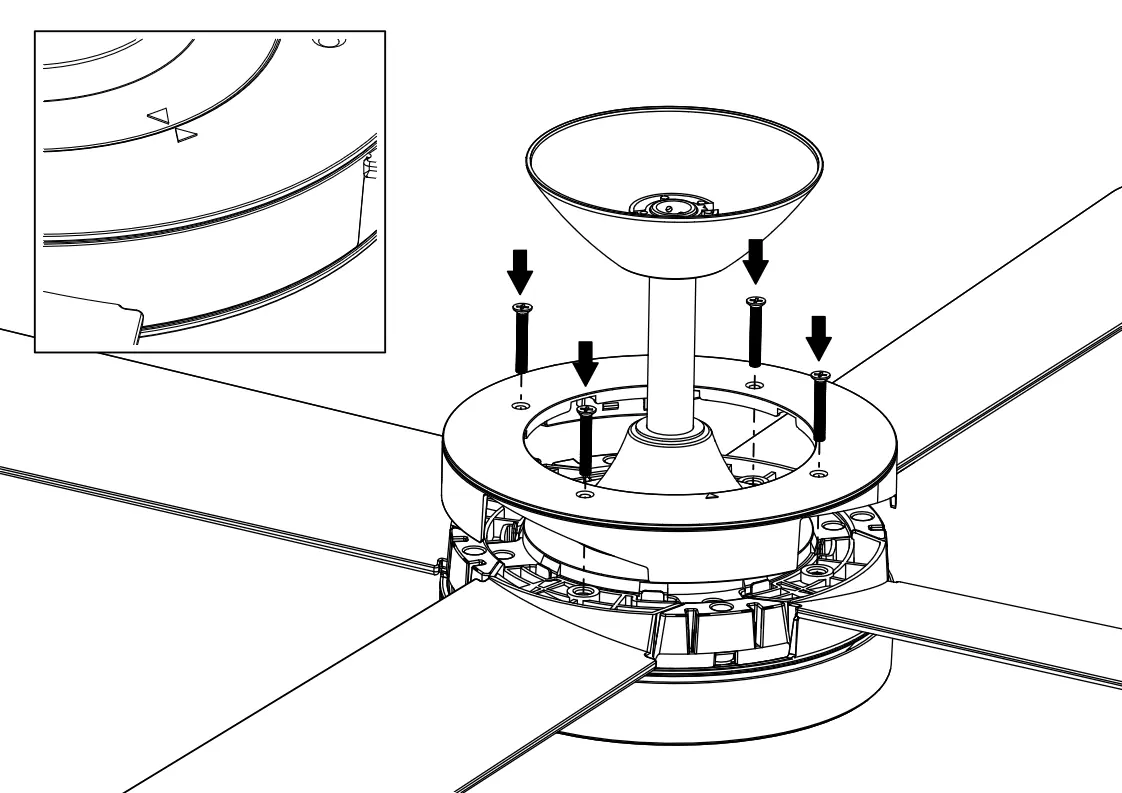

- Flügelmontage: Lösen Sie die Schrauben an der Abdeckung, montieren Sie die Flügel am Motorgehäuse und befestigen Sie die Abdeckung wieder.
- Aufhängung: Hängen Sie den Ventilator in die Halterung ein und stellen Sie sicher, dass die Nut der Aufhängungskugel korrekt auf dem Stift der Halterung sitzt.
Verkabelung und Anschluss

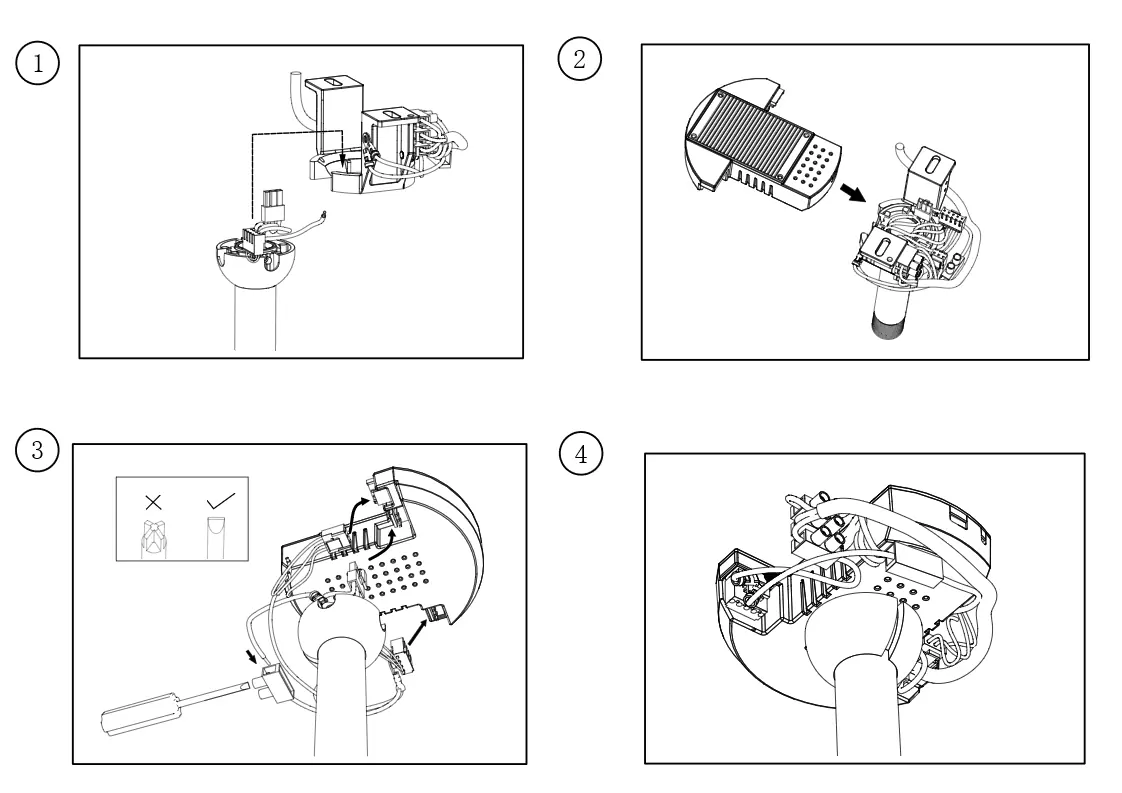

Alle elektrischen Anschlüsse müssen von einem zugelassenen Elektriker vorgenommen werden. Verbinden Sie die Netzversorgung (L, N, Erde) mit dem Anschlussblock an der Halterung. Schließen Sie anschließend den Empfänger an den Motor an. Stellen Sie sicher, dass alle Verbindungen fest sitzen und die Erdung korrekt angeschlossen ist.
Bedienung und Fernbedienung
Der Ventilator wird über eine Fernbedienung gesteuert. Funktionen umfassen:
- Ein/Aus und Lichtsteuerung (Farbtemperatur).
- Vorwärts-/Rückwärtslauf.
- 6 Geschwindigkeitsstufen.
- Timer-Funktion (1h, 2h, 4h).
Kopplung: Schalten Sie die Stromversorgung aus, warten Sie 30 Sekunden, schalten Sie sie wieder ein und halten Sie innerhalb von 30 Sekunden die "Forward/Reverse"-Taste für 10-15 Sekunden gedrückt, bis ein Piepton ertönt.
Wartung und Pflege
Schalten Sie vor jeder Reinigung den Strom ab. Reinigen Sie die Flügel alle 6 Monate mit einem weichen, fusselfreien Tuch oder einer weichen Bürste. Verwenden Sie keine organischen Lösungsmittel oder Reinigungsmittel. Der Motor ist dauergeschmiert und benötigt kein Öl.
Technische Daten
- Spannung: 220-240V~ 50Hz
- Motorleistung: 25W
- Lichtleistung: 18W
- Lichtspezifikationen: CCT 3000K – 4000K – 6000K, 1503 lm
- Gewicht: 7,2 kg
Praktische Hilfe
Typische Probleme
Ventilator wackelt während des Betriebs
Überprüfen Sie, ob alle Schrauben an der Montagehalterung und der Stange fest angezogen sind.
Keine Reaktion auf die Fernbedienung
Führen Sie den Kopplungsvorgang zwischen Fernbedienung und Empfänger erneut durch, wie im Abschnitt 'Pairing' beschrieben.
Geräusche beim Betrieb
Geben Sie dem Ventilator eine 24-stündige Einlaufzeit. Leichte Geräusche bei neuen Motoren sind normal und verschwinden oft nach dieser Zeit.
Vor der Verwendung
- Installation muss durch einen zugelassenen Elektriker erfolgen.
- Sicherstellen, dass die Deckenstruktur das vierfache Gewicht des Ventilators tragen kann.
- Ein allpoliger Trennschalter muss in die Festverdrahtung integriert sein.
- Abstand von 300 mm zu Hindernissen oder Wänden einhalten.
- Sicherstellen, dass die Flügel mindestens 2,1 m über dem Boden montiert sind.
- Überprüfen Sie die Polarität der Batterien in der Fernbedienung.
Technische Daten in der Praxis
- Motorleistung
- 25W (Energieeffizienter DC-Motor).
- Lichtleistung
- 18W LED-Leuchte.
- Farbtemperatur (CCT)
- Einstellbar zwischen 3000K (warmweiß), 4000K und 6000K (kaltweiß).
Abbildungen und Diagramme

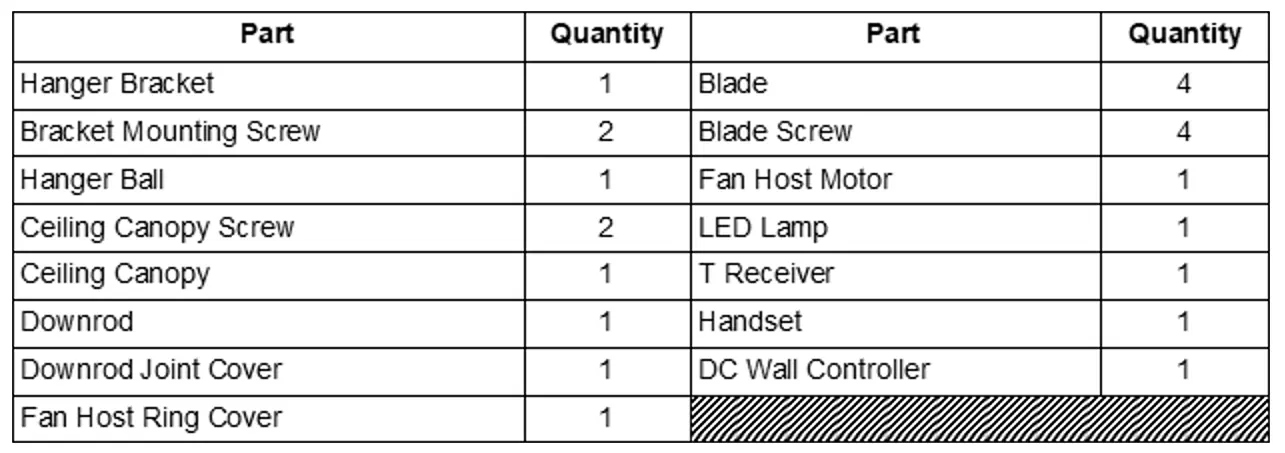

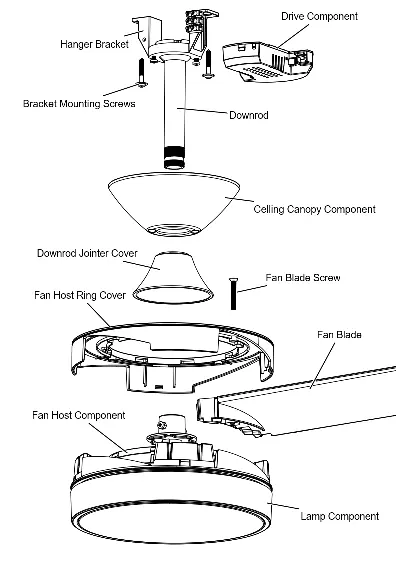

- Fig. 1: Teileliste des Ventilators.
- Fig. 5: Schaltplan für den elektrischen Anschluss.
- Fig. 7: Tastenbelegung der Fernbedienung.

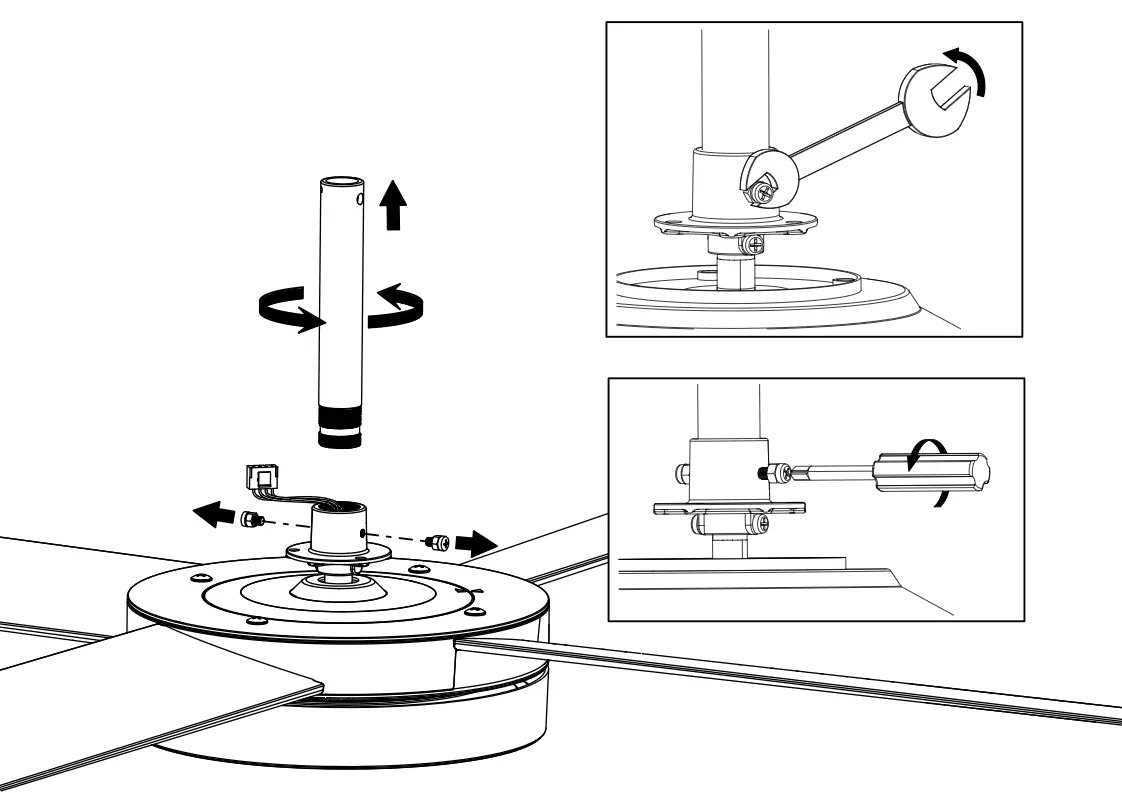

- Fig. 8.3: Montageanleitung für die Verlängerungsstange.
