Beleuchtung / Deckenventilatoren
Installationsanleitung Deckenventilator River Of Goods 20575
Detaillierte Installations- und Bedienungsanleitung für den Deckenventilator River Of Goods 20575. Erfahren Sie, wie Sie den Ventilator sicher montieren, verkabeln und die Fernbedienung nutzen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation und Bedienung des Deckenventilators River Of Goods 20575. Er kann direkt an der Decke oder mit der mitgelieferten Stange montiert werden und wird ausschließlich über die mitgelieferte Funkfernbedienung gesteuert. S. 1, 8, 10
Wichtigste Schritte
- Stromversorgung vor der Installation am Sicherungskasten unterbrechen. S. 2, 5, 9
- Fernbedienung koppeln (falls nötig): Tasten 1 und 2 innerhalb von 10 Sekunden nach dem Einschalten gedrückt halten. S. 10
Erste Inbetriebnahme
- Nach der Installation 24 Stunden Einlaufzeit für den Ventilator einplanen, um Betriebsgeräusche zu minimieren. S. 12
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Ventilator wackelt
Balancing-Kit verwenden und Position anpassen.
S. 12Wartung und Reset
- Schrauben zweimal jährlich überprüfen und ggf. nachziehen. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 6,5 kg | Gewicht des Geräts | S. 1 |
| Leuchtmittel | 2x E26 7W | Empfohlene LED-Leuchtmittel | S. 4, 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Montageanleitung S. 5, 6, 8, 11
- Fehlerbehebung S. 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Deckenventilator River Of Goods 20575. Eine professionelle Installation wird empfohlen. Die geschätzte Montagezeit beträgt 30 Minuten bis 1 Stunde. Stellen Sie sicher, dass der Deckenanschlusskasten für die Montage von Ventilatoren geeignet ist und mindestens 23 kg (50 Pfund) tragen kann.
Vorbereitung und Werkzeuge

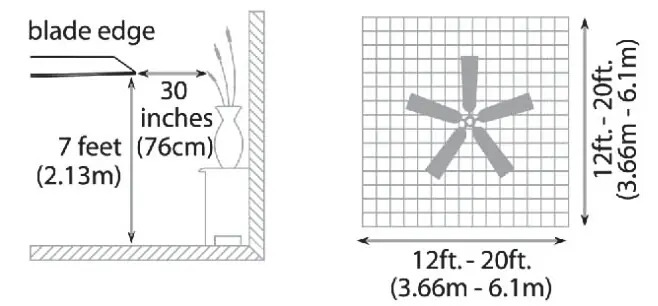

Stellen Sie vor Beginn sicher, dass der Montageort einen Abstand von mindestens 2,13 Metern (7 Fuß) zwischen Boden und Ventilatorflügeln sowie 76 cm (30 Zoll) zu Wänden oder Hindernissen bietet. Der Ventilator ist für Raumgrößen bis zu 37,2 Quadratmetern (400 Quadratfuß) geeignet.
Benötigte Werkzeuge: Trittleiter, Zange, Schraubendreher (Schlitz und Kreuzschlitz), Isolierband, Spannungsprüfer.
Montage
Der Ventilator kann entweder als Deckenmontage (Flush Mount) oder mit der mitgelieferten 5-Zoll-Stange (Down Rod) installiert werden. Achten Sie bei der Montage der Deckenhalterung darauf, dass diese sicher am Deckenbalken befestigt ist. Bei kanadischen Installationen ist die Verwendung des mitgelieferten Sicherheitskabels zwingend erforderlich.
Verkabelung

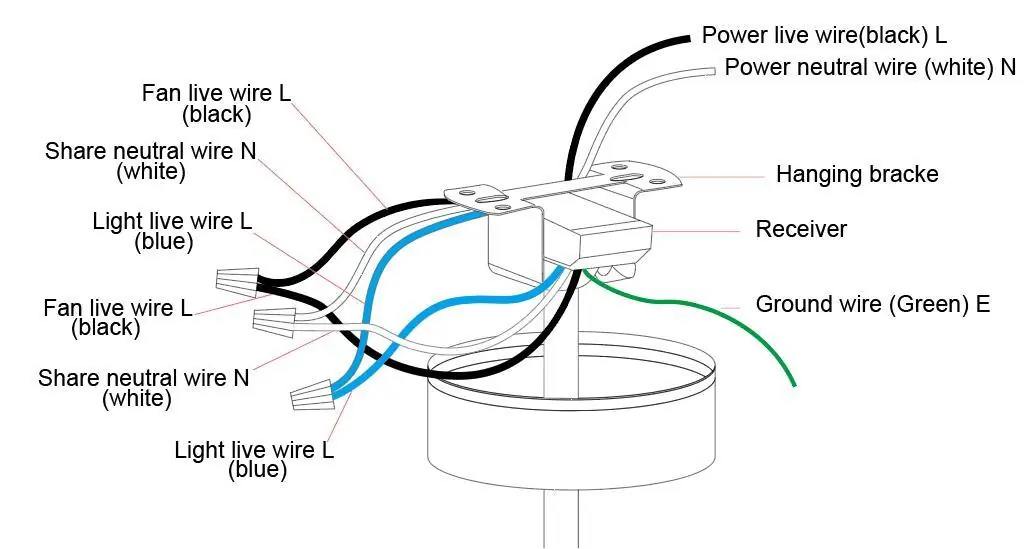

Die Verkabelung muss gemäß den örtlichen Vorschriften und dem National Electrical Code erfolgen. Schalten Sie vor Beginn unbedingt den Strom am Sicherungskasten ab. Verbinden Sie die Kabel gemäß dem beiliegenden Schaltplan. Achten Sie darauf, dass die Kabelverbindungen sicher sind und keine losen Drähte aus dem Anschlusskasten ragen.
Fernbedienung

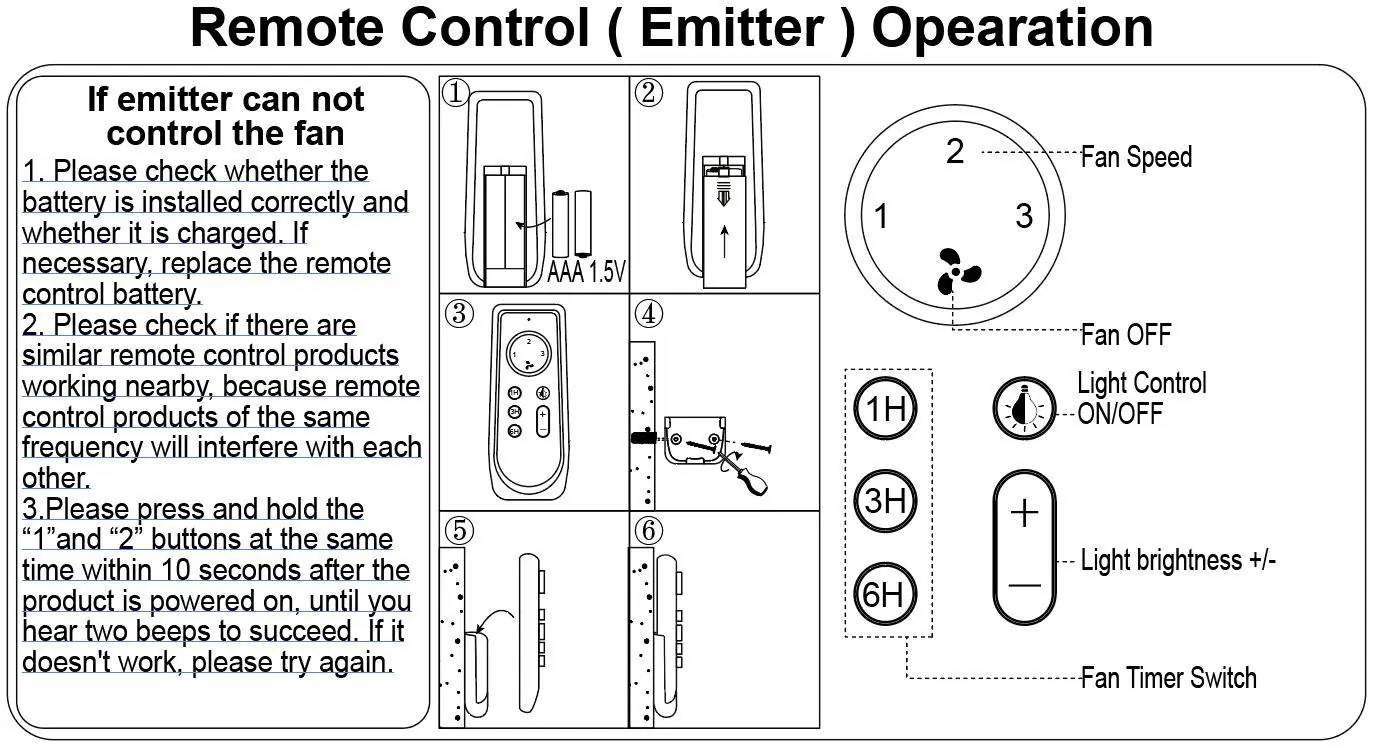

Der Ventilator wird über eine Funkfernbedienung gesteuert. Es gibt keinen Zugschalter. Die Fernbedienung ist ab Werk vorprogrammiert. Sollte sie nicht funktionieren, stellen Sie sicher, dass die AAA-Batterien korrekt eingelegt sind und keine anderen Funkgeräte in der Nähe stören. Sie können die Fernbedienung neu koppeln, indem Sie die Tasten 1 und 2 innerhalb von 10 Sekunden nach dem Einschalten gedrückt halten, bis zwei Pieptöne ertönen.
Wartung und Fehlerbehebung
Überprüfen Sie zweimal jährlich alle Schraubverbindungen, da sich diese durch die natürliche Bewegung des Ventilators lockern können. Reinigen Sie den Ventilator nur mit einem trockenen oder leicht angefeuchteten Tuch; verwenden Sie keine Lösungsmittel. Die Lager sind dauerhaft versiegelt und müssen nicht geölt werden.
Herstellerinformationen
River of Goods
Praktische Hilfe
Typische Probleme
Ventilator oder Licht startet nicht
Sicherungen/Leitungsschutzschalter prüfen, Stromversorgung ausschalten und Verkabelung kontrollieren, Sitz der Kabelverbindungen am Lichtset prüfen.
Ventilator ist laut
24-Stunden-Einlaufzeit abwarten, Montagekasten auf festen Sitz prüfen, alle Schrauben nachziehen, sicherstellen, dass kein ungeeigneter Dimmer verwendet wird.
Ventilator wackelt
Leichtes Wackeln ist normal. Montagekasten und Halterung auf festen Sitz prüfen, mitgeliefertes Auswuchtset (Balancing Kit) verwenden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Sicherstellen, dass der Deckenanschlusskasten für Ventilatorlasten geeignet ist.
- Abstand zum Boden (mind. 2,13 m) und zu Wänden (mind. 76 cm) prüfen.
- Alle benötigten Werkzeuge bereitlegen.
- Sicherstellen, dass alle Schrauben fest angezogen sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 2x E26 7W LED-Lampen
Abbildungen und Diagramme
- Schaltplan zeigt die korrekte Verbindung der Kabel (L, N, E) mit dem Empfänger.
- Abbildungen zeigen den Unterschied zwischen Deckenmontage und Stangenmontage.
- Fernbedienungsdiagramm erklärt die Tasten für Geschwindigkeit, Licht und Timer.
Modellkompatibilität
- Nicht mit variablen Wanddimmern verwenden.
- Nur für den Innenbereich geeignet.
- Sicherheitskabel für kanadische Installationen erforderlich.
