Bedienungsanleitung für Deckenventilator Visual Comfort 14PRR52XXXD

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Visual Comfort 14PRR52XXXD Deckenventilator. Stellen Sie vor Beginn sicher, dass die Deckenbox für eine Last von mindestens 15,9 kg (35 lbs) ausgelegt ist. Der Ventilator ist für den Betrieb mit 120V/60Hz ausgelegt und für feuchte Standorte (überdachte Terrassen/Veranden) geeignet.

Sicherheitshinweise

• Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten ab.
• Die Installation muss durch qualifiziertes Personal gemäß ANSI/NFPA 70 erfolgen.
• Verwenden Sie nur die mitgelieferten Schrauben und Hardware.
• Stellen Sie sicher, dass die Ventilatorblätter mindestens 7 Fuß (ca. 2,1 m) über dem Boden rotieren.
• Verwenden Sie keine variablen Geschwindigkeitsregler, die nicht vom Hersteller zugelassen sind.

Montage des Deckenventilators

1. Vorbereitung: Stellen Sie sicher, dass die Deckenbox sicher an der Gebäudestruktur befestigt ist.

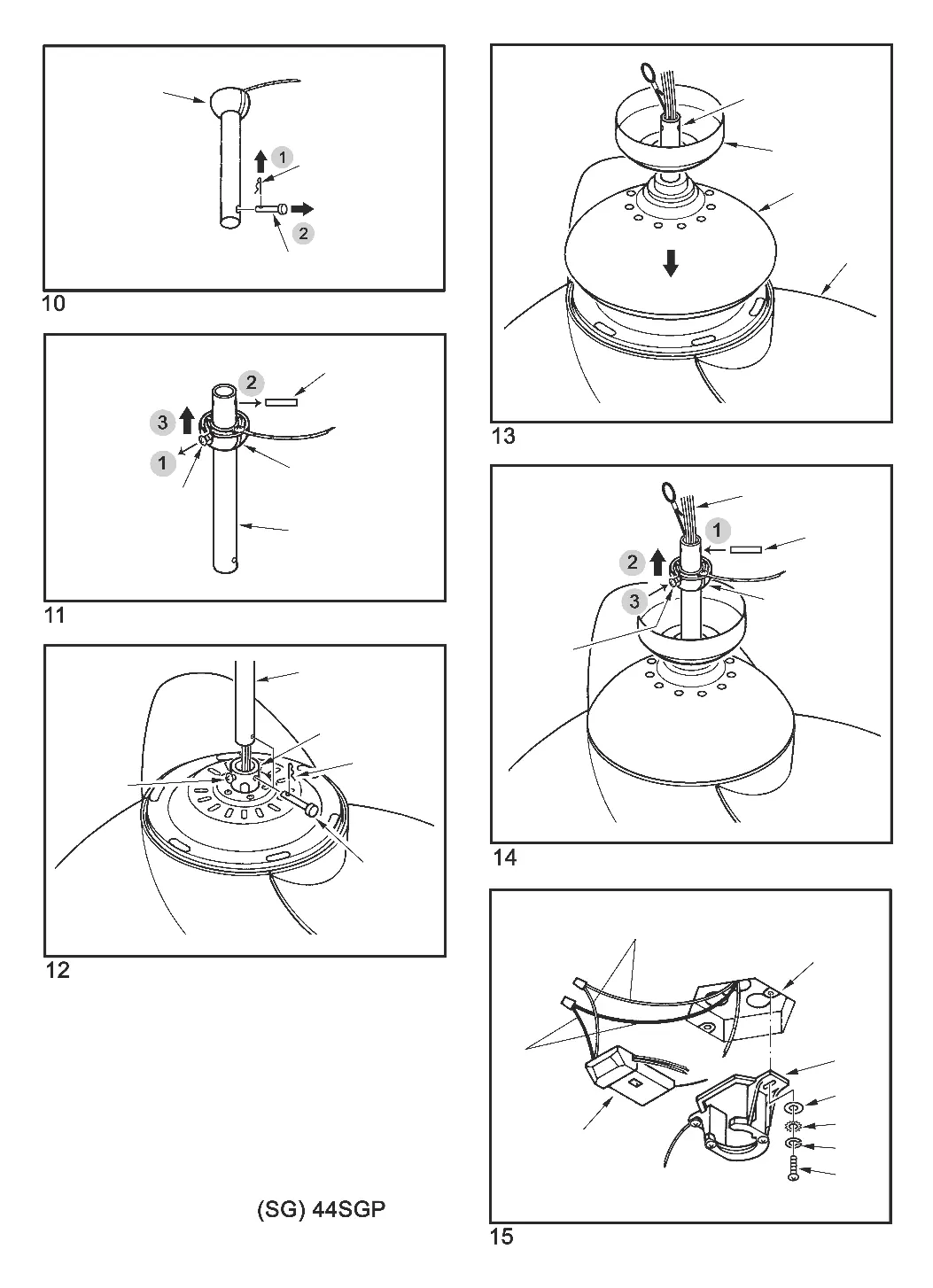

2. Downrod-Montage: Entfernen Sie den Sicherungsstift und den Querstift. Führen Sie die Kabel und das Sicherheitskabel durch die Stange. Setzen Sie die Stange in das Motorgehäuse ein und sichern Sie sie mit den Stiften und Schrauben.
3. Aufhängung: Hängen Sie den Ventilator in die Montagehalterung ein und richten Sie die Nut an der Kugel mit der Lasche an der Halterung aus.
4. Sicherheitskabel: Installieren Sie das Sicherheitskabel gemäß den Anforderungen (erforderlich für Außenanwendungen und in Kanada).

Elektrische Anschlüsse

Verbinden Sie die Kabel gemäß dem Schaltplan:

• Verbinden Sie die farbigen Kabel vom Ventilator mit den entsprechenden Kabeln vom Empfänger (Rot zu Rot, Lila zu Lila, Grau zu Grau, Blau zu Blau für Licht, Weiß zu Weiß).
• Verbinden Sie die Stromversorgung (Schwarz/Live, Weiß/Neutral) mit dem Empfänger.
• Verbinden Sie alle grünen Erdungskabel mit dem Erdungskabel des Hauses.
• Verstauen Sie die Kabel sorgfältig in der Anschlussdose.

Montage der Ventilatorblätter

Befestigen Sie die Ventilatorblätter an den Blatthaltern und montieren Sie diese anschließend am Motor. Ziehen Sie alle Schrauben fest an.

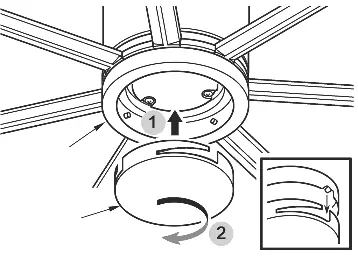

Installation des LED-Licht-Kits

Sie können entweder das LED-Licht-Kit oder die Abdeckplatte installieren:

• LED-Licht: Verbinden Sie die Kabel des LED-Moduls mit den Kabeln des Ventilators und schrauben Sie das Licht-Kit an die Lichtpfanne.
• Abdeckplatte: Wenn kein Licht gewünscht ist, installieren Sie die Abdeckplatte durch Drehen im Uhrzeigersinn.

Fernbedienung und Betrieb

Der Ventilator verfügt über einen Universal-Modus und einen Lern-Modus:

• Universal-Modus: DIP-Schalter auf "UPPER" stellen.
• Lern-Modus: DIP-Schalter auf "LOWER" stellen. Schalten Sie den Strom ein, drücken Sie innerhalb von 60 Sekunden die "LEARN"-Taste für 3 Sekunden.
• Dimmen: Die "DIM"-Einstellung ermöglicht das Dimmen des Lichts.

Fehlerbehebung

• Ventilator startet nicht: Sicherungen prüfen, Kabelverbindungen kontrollieren, DIP-Schalter der Fernbedienung prüfen.
• Ventilator ist laut: Schrauben am Motorgehäuse und an den Blatthaltern nachziehen. 24 Stunden "Einlaufzeit" abwarten.
• Ventilator wackelt: Sicherstellen, dass die Halterung fest sitzt und die Nut in der Kugel eingerastet ist. Blätter ausgleichen.
