Installationsanleitung für Schuller 168304D Vento Deckenventilator
Detaillierte Installations- und Bedienungsanleitung für den Schuller 168304D Vento Deckenventilator. Erfahren Sie, wie Sie den Ventilator montieren, ausbalancieren und die Fernbedienung nutzen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Schuller 168304D Vento ist ein Deckenventilator mit LED-Beleuchtung, 6-stufigem DC-Motor und Fernbedienung. Die Installation erfordert eine fachgerechte Montage an der Decke und den Anschluss an das Stromnetz (220V/50Hz). S. 1, 2
Wichtigste Schritte
- Synchronisation der Fernbedienung: Nach dem Einschalten die F/R-Taste gedrückt halten, bis ein Piepton ertönt. S. 5, 11
- Auswuchten: Magnete an markierten Stellen anbringen, bis die Unwucht verschwindet. S. 4, 10
Erste Inbetriebnahme
- Nach der Installation ist eine Einlaufzeit von 24 Stunden normal, in der leichte Betriebsgeräusche auftreten können. S. 5, 11
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Ventilator oder Licht reagiert nicht
Schnellverbindungen auf festen Sitz prüfen.
S. 6, 12Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220 V / 50 Hz | Erforderliche Stromversorgung | S. 2, 8 |
| LED Farbtemperatur | 3000K - 6000K | Einstellbare Lichtfarbe | S. 1, 7 |
Wo es im PDF steht
- Installation S. 2, 3, 4, 8
- Fernbedienung S. 5, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Schuller 168304D Vento ist ein Deckenventilator mit LED-Beleuchtung, 6-stufigem DC-Motor und Fernbedienung. Die Installation muss durch einen qualifizierten Elektriker erfolgen. Der Ventilator benötigt eine Stromversorgung von 220 V / 50 Hz. Beachten Sie, dass in den ersten 24 Stunden nach der Installation ein leichtes Betriebsgeräusch normal ist, welches nach der Einlaufphase verschwindet.
Lieferumfang
- Deckenhalterung
- Rohre (kurz und lang)
- Baldachin
- Anschlussabdeckung
- Ventilatorkörper mit LED-Modul
- Anschlussmodul
- Acryl-Diffusor
- Montagematerial (Schrauben, Dübel)
- Fernbedienung
Montage des Deckenhalters
Bohren Sie zwei Löcher mit einem Durchmesser von 8 mm in die Decke. Setzen Sie die Expansionsdübel ein und befestigen Sie die Deckenhalterung fest mit den Muttern.
Installation des Aufhängungssystems
- Wählen Sie das passende Rohr (2A oder 2B) für die gewünschte Höhe.
- Montieren Sie die Halbkugel am Rohr, falls nicht vormontiert.
- Führen Sie die Kabel durch das Rohr und befestigen Sie es am Ventilatorkörper mit dem Sicherungsstift und dem R-Clip.
- Setzen Sie das Rohr in die Deckenhalterung ein und drehen Sie es, bis es in den vier Schlitzen einrastet.
- Verbinden Sie das Modul mit den Kabeln des Ventilators und dem Stromnetz.
- Schieben Sie den Baldachin nach oben und befestigen Sie ihn an der Deckenhalterung.
Auswuchten des Ventilators
Falls der Ventilator nach der Montage wackelt, nutzen Sie das mitgelieferte Auswucht-Kit:
- Kleben Sie zwei Auswuchtmagnete an die markierten Stellen (siehe Abbildung A).
- Testen Sie den Lauf des Ventilators. Wiederholen Sie den Vorgang, bis die Unwucht verschwindet.
- Ersetzen Sie die Magnete durch die beiliegenden Klebestreifen (Abbildung B).

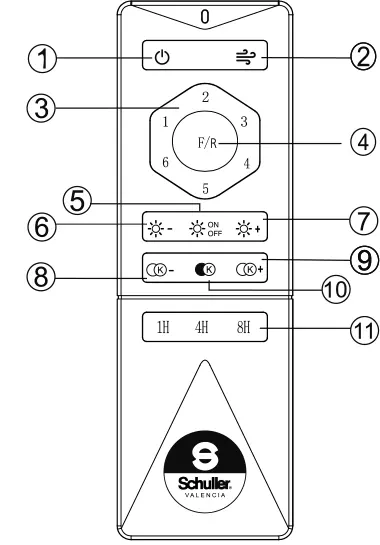

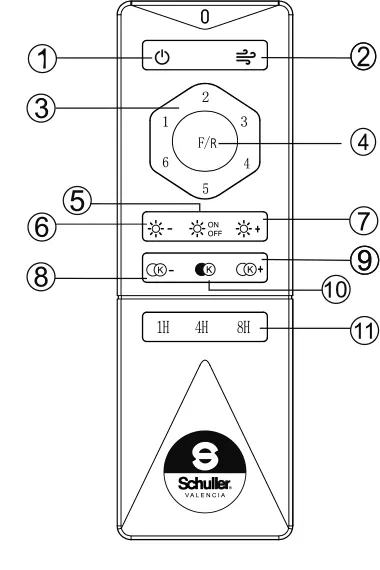

Bedienung der Fernbedienung
Die Fernbedienung ist ab Werk mit dem Ventilator synchronisiert. Funktionen umfassen:
- Ein/Aus: Ventilator und Licht.
- Geschwindigkeit: 6 Stufen.
- Licht: Einstellbare Farbtemperatur (3000K, 4500K, 6000K) und Helligkeit.
- Timer: 1H, 4H, 8H.
- F/R: Umkehrfunktion (Sommer/Winter).
Fehlerbehebung
- Ventilator läuft nicht: Prüfen Sie die Steckverbindungen.
- Geräusche: Prüfen Sie, ob die Halterung fest sitzt und die Rohre zentriert sind.
- Fernbedienung reagiert nicht: Batterien prüfen oder neu synchronisieren (F/R-Taste beim Einschalten gedrückt halten).
- Flügel öffnen/schließen nicht: Schrauben an den Flügeln leicht lockern.
Praktische Hilfe
Typische Probleme
Ventilator macht Geräusche
In den ersten 24 Stunden normal. Bei abgehängten Decken (Gips/Holz) ggf. Dämmmaterial in den Hohlraum einbringen.
Fernbedienung funktioniert nicht
Batterien prüfen, sicherstellen, dass keine anderen Ventilatoren in der Nähe synchronisiert werden, oder Fernbedienung neu koppeln.
Flügel öffnen oder schließen nicht korrekt
Die Schrauben, die die Flügel halten, leicht lockern.
Vor der Verwendung
- Stromversorgung 220V/50Hz sicherstellen.
- Installation durch qualifizierten Elektriker durchführen lassen.
- Batterien (2x 1,5V AAA) für die Fernbedienung einlegen.
- Sicherstellen, dass keine anderen Ventilatoren während der Kopplung eingeschaltet sind.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Montage der Halterung: Bohren von 8mm Löchern in die Decke.
- Auswuchten: Verwendung von Magneten zur Korrektur von Unwuchten am Ventilatorkörper.
Modellkompatibilität
- Nicht für alle Deckenarten ohne zusätzliche Dämmung geeignet (bei Hohlräumen kann Schall verstärkt werden).
