Bedienungsanleitung für Lucci Air Leyndell DC Deckenventilator

Wichtige Informationen aus der Anleitung

Diese Anleitung ist für den Lucci Air Leyndell DC Deckenventilator (SKU 216181) bestimmt. Die Installation muss zwingend durch einen zugelassenen Elektriker erfolgen. Der Ventilator ist für den Innenbereich sowie für überdachte Außenbereiche (Alfresco) geeignet, sofern er vor Wasser, Wind, Staub und Salz geschützt ist. Er ist nicht wasserdicht. Stellen Sie sicher, dass die Deckenstruktur ein Gewicht von mindestens 26 kg tragen kann und die Flügel mindestens 2,1 m über dem Boden montiert sind.

Lieferumfang

Überprüfen Sie vor der Montage alle Teile auf Vollständigkeit und Transportschäden. Zum Lieferumfang gehören unter anderem die Montagehalterung, das Fallrohr mit Kugelgelenk, die Baldachin-Abdeckung, der Ventilatormotor, die Flügelhalterungen, die Flügel, das Lichtkit, die GX53-Lampe, der Glasschirm sowie die Fernbedienung mit Empfänger.

Installation des Ventilators

• Montagehalterung: Installieren Sie die Halterung an einem Deckenbalken, der mindestens 26 kg tragen kann. Verwenden Sie die mitgelieferten Schrauben nur für Holzstrukturen.
• Fallrohr: Führen Sie die Kabel durch das Fallrohr. Montieren Sie das Fallrohr am Motorgehäuse, sichern Sie es mit dem Sicherungsstift und dem Splint.
• Flügelmontage: Befestigen Sie die Flügel an den Flügelhalterungen. Achten Sie darauf, dass die Markierung "THIS SIDE UP" zur Decke zeigt.
• Lichtkit: Montieren Sie die Lichtkit-Platte und den Glasschirm durch Drehen im Uhrzeigersinn.
• Aufhängung: Heben Sie den Ventilator in die Montagehalterung und stellen Sie sicher, dass der Schlitz am Kugelgelenk in den Stopper der Halterung einrastet, um ein Drehen zu verhindern.

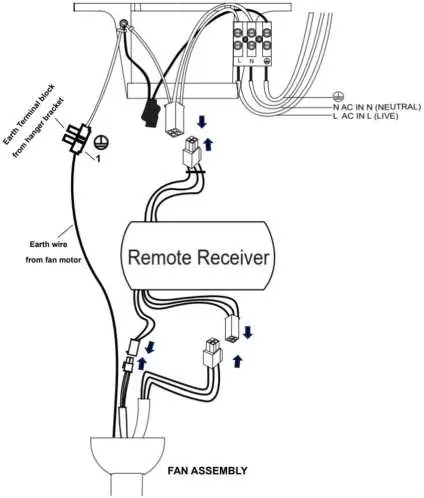

Elektrische Verkabelung

Die Verkabelung muss gemäß den örtlichen Vorschriften durch einen Elektriker erfolgen. Ein allpoliger Trennschalter muss in die Festverdrahtung integriert werden. Verbinden Sie die Netzversorgung (L, N, Erde) mit der Klemmleiste an der Montagehalterung. Verbinden Sie anschließend den Empfänger mit der Stromversorgung und dem Motor mittels der Schnellsteckverbinder. Stellen Sie sicher, dass das Erdungskabel des Motors mit dem Erdungsblock verbunden ist.

Bedienung

Der Ventilator wird über die mitgelieferte Fernbedienung gesteuert. Diese verfügt über 6 Geschwindigkeitsstufen, eine Licht-Ein/Aus-Funktion und eine Umkehrfunktion (Sommer/Winter). Die Fernbedienung ist ab Werk gekoppelt. Sollte eine erneute Kopplung erforderlich sein, schalten Sie die Stromversorgung für 30 Sekunden aus, schalten Sie sie wieder ein und halten Sie die Ein/Aus-Taste auf der Fernbedienung innerhalb von 30 Sekunden für 5 Sekunden gedrückt.

Wartung und Reinigung

Eine regelmäßige Reinigung alle 6 Monate ist die einzige erforderliche Wartung. Verwenden Sie einen weichen Pinsel oder ein fusselfreies Tuch. Verwenden Sie keine organischen Lösungsmittel oder Reinigungsmittel. Der Motor ist dauergeschmiert und benötigt kein Öl.

Technische Daten

• Spannung: 220-240V~ 50Hz
• Motorleistung: 35W
• Lampe: GX53, 12W, 1100lm, 3000K (3-stufig dimmbar)
• Gewicht: 6,3 kg
