Bedienungsanleitung für Deckenventilator Visual Comfort & Co

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb des Deckenventilators der Serie 14PRR72XXXD. Vor Beginn der Arbeiten muss die Stromversorgung am Sicherungskasten unterbrochen und gegen Wiedereinschalten gesichert werden. Der Ventilator ist für den Betrieb mit 120V/60Hz ausgelegt und für feuchte Standorte (überdachte Terrassen oder Veranden) geeignet.

Sicherheitshinweise

• Die Installation muss durch qualifiziertes Personal gemäß ANSI/NFPA 70 erfolgen.
• Die Deckenanschlussdose muss für eine Last von mindestens 15,9 kg (35 lbs) ausgelegt sein.
• Ein Mindestabstand von 7 Fuß (ca. 2,1 m) vom Boden bis zur Flügelkante muss eingehalten werden.
• Verwenden Sie nur die mitgelieferten Schrauben und die vom Hersteller spezifizierte Wandsteuerung (DC8).

Installation

Die Montage erfolgt in mehreren Schritten:

1. Vorbereitung: Sicherung ausschalten und Deckenanschlussdose prüfen.

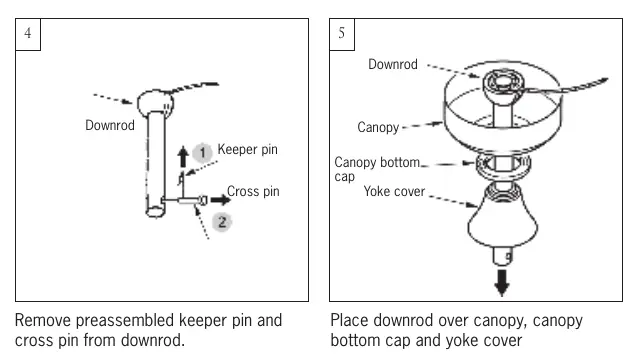

2. Montage der Stange (Downrod): Entfernen Sie den Sicherungsstift und den Querstift. Führen Sie die Kabel durch die Stange und montieren Sie diese am Motorgehäuse. Sichern Sie die Verbindung mit den Stiften und ziehen Sie die Schrauben fest.
3. Aufhängung: Hängen Sie den Ventilator in die Montagehalterung ein und achten Sie darauf, dass die Nut an der Kugel in die Lasche der Halterung einrastet.
4. Flügelmontage: Montieren Sie die Flügelhalterungen und Flügel am Motor.
5. Lichtkit: Installieren Sie das Lichtkit oder die Abdeckplatte (Blanking Plate), falls kein Licht gewünscht ist.

Verkabelung

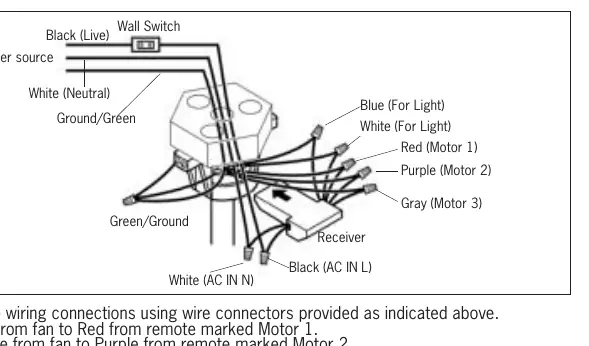

Die Verkabelung erfolgt über den mitgelieferten Empfänger. Verbinden Sie die Kabel wie folgt:

• Rot (Ventilator) an Rot (Empfänger - Motor 1)
• Violett (Ventilator) an Violett (Empfänger - Motor 2)
• Grau (Ventilator) an Grau (Empfänger - Motor 3)
• Blau (Ventilator) an Blau (Empfänger - Licht)
• Weiß (Ventilator) an Weiß (Empfänger - Licht)
• Weiß (Haus) an Weiß (Empfänger - AC IN N)
• Schwarz (Haus) an Schwarz (Empfänger - AC IN L)
• Grün (Haus) an Grün (Erdung)

Fernbedienung und Betrieb

Der Ventilator bietet zwei Modi:

• Universal Mode: Dip-Schalter auf "UPPER" stellen. Der Ventilator ist sofort einsatzbereit.
• Learning Mode: Dip-Schalter auf "LOWER" stellen. Schalten Sie den Strom ein und halten Sie innerhalb von 60 Sekunden die "LEARN"-Taste für mindestens 3 Sekunden gedrückt.

Die Fernbedienung verfügt über eine Dimmfunktion (einstellbar über den Schalter im Batteriefach) und eine Auto-Resume-Funktion, die die letzte Einstellung speichert.

Fehlerbehebung

Bei Problemen wie Geräuschen oder Wackeln prüfen Sie zunächst alle Schraubverbindungen. Ein "Einlaufen" des Motors kann bis zu 24 Stunden dauern. Bei Wackeln messen Sie den Abstand der Flügel zur Decke und gleichen Sie diesen ggf. mit Unterlegscheiben aus.
