Installationsanleitung für River of Goods 20574 Deckenventilator
Detaillierte Installationsanleitung für den River of Goods 20574 Deckenventilator. Erfahren Sie, wie Sie den Ventilator sicher montieren, verkabeln und die Fernbedienung einrichten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der River of Goods 20574 ist ein Deckenventilator mit Licht, der entweder direkt an der Decke oder mit einer 5-Zoll-Stange montiert werden kann. Die Installation erfordert eine geeignete Anschlussdose und grundlegende elektrische Kenntnisse. S. 1, 5, 8
Wichtigste Schritte
- Montage der Deckenhalterung S. 6
- Verkabelung S. 9
- Montage der Flügel S. 11
Erste Inbetriebnahme
- Fernbedienung koppeln S. 10
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Ventilator wackelt
Anschlussdose prüfen, Auswuchtset verwenden.
S. 12Wartung und Reset
- Wartung der Schraubverbindungen S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 6.5 kg | Gewicht des Geräts | S. 1 |
| Leuchtmittel | 2 x E26 7W | Erforderliche Leuchtmittel | S. 4, 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Teileliste S. 4
- Installation S. 5, 6, 7, 8
- Verkabelung S. 9
- Fehlerbehebung S. 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte zur sicheren Installation und Inbetriebnahme des River of Goods 20574 Deckenventilators. Bitte lesen Sie vor Beginn alle Sicherheitshinweise sorgfältig durch. Eine professionelle Installation wird empfohlen. Die Montagezeit beträgt ca. 30 Minuten bis 1 Stunde.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass der Montageort eine Deckenhöhe bietet, die mindestens 2,13 Meter (7 Fuß) Abstand zwischen Boden und Ventilatorflügeln ermöglicht. Der Ventilator ist für Raumgrößen bis zu 37,2 Quadratmetern geeignet. Benötigte Werkzeuge: Trittleiter, Zange, Schraubendreher (Schlitz und Kreuzschlitz), Isolierband und ein Spannungsprüfer.

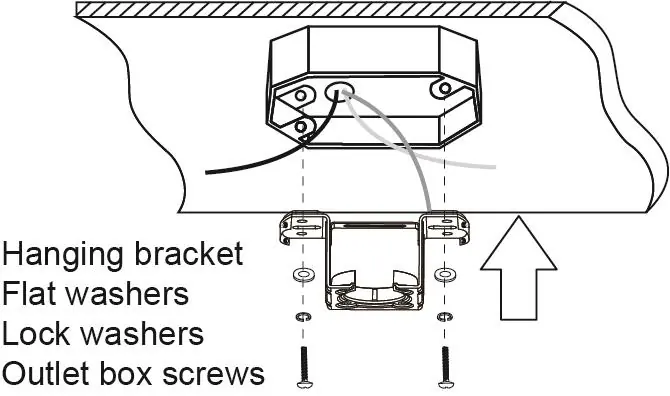

Montage der Deckenhalterung
Schalten Sie den Strom am Sicherungskasten aus. Stellen Sie sicher, dass die vorhandene Anschlussdose für Deckenventilatoren geeignet ist und mindestens 23 kg (50 Pfund) tragen kann. Befestigen Sie die Halterung sicher an der Deckenstruktur.
Montageoptionen
Der Ventilator kann entweder als Deckenmontage (Flush Mount) oder mit der mitgelieferten 5-Zoll-Stange (Down Rod) montiert werden. Bei der Montage mit Stange müssen die elektrischen Kabel durch die Stange geführt werden, bevor diese am Motorgehäuse befestigt wird.
Verkabelung und Fernbedienung
Die Verkabelung erfolgt gemäß dem beiliegenden Schaltplan. Achten Sie darauf, dass alle Verbindungen korrekt sind, um den Empfänger nicht zu beschädigen. Die Fernbedienung ist werkseitig vorprogrammiert und sollte nach Einlegen der AAA-Batterien sofort funktionieren. Sollte die Fernbedienung nicht reagieren, halten Sie die Tasten 1 und 2 innerhalb von 10 Sekunden nach dem Einschalten gedrückt, bis zwei Signaltöne ertönen.
Endmontage
Nach der Verkabelung werden die Flügelblätter am Motor befestigt. Achten Sie darauf, die Schrauben fest, aber nicht zu fest anzuziehen. Installieren Sie anschließend das Lichtkit, schließen Sie die Stecker an und setzen Sie die LED-Leuchtmittel (E26, 7W) ein.
Wartung und Fehlerbehebung
Überprüfen Sie zweimal jährlich alle Schraubverbindungen, da sich diese durch die natürlichen Bewegungen des Ventilators lockern können. Reinigen Sie den Ventilator nur mit einem trockenen oder leicht angefeuchteten Tuch. Verwenden Sie keine Lösungsmittel. Bei ungewöhnlichen Geräuschen oder Wackeln nutzen Sie das mitgelieferte Auswuchtset.
Herstellerinformationen
River of Goods
Praktische Hilfe
Typische Probleme
Ventilator oder Licht startet nicht
Sicherungen/Leitungsschutzschalter prüfen, Stromversorgung ausschalten und Verkabelung kontrollieren, Anschlüsse des Lichtkits prüfen.
Ventilator ist laut
24-Stunden-Einlaufzeit abwarten, Anschlussdose auf festen Sitz prüfen, alle Schrauben nachziehen, sicherstellen, dass kein ungeeigneter Dimmer verwendet wird.
Ventilator bewegt nicht genug Luft
Drehrichtung der Flügel prüfen (Reverse-Schalter am Motorgehäuse), Hindernisse entfernen, Raumgröße prüfen.
Ventilator wackelt
Anschlussdose und Halterung auf festen Sitz prüfen, mitgeliefertes Auswuchtset installieren.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Sicherstellen, dass die Anschlussdose für Deckenventilatoren geeignet ist.
- Abstand zum Boden (mind. 2,13 m) und zu Wänden (mind. 76 cm) prüfen.
- Alle benötigten Werkzeuge bereitlegen.
- Sicherstellen, dass alle Schrauben vor der Installation festgezogen sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 2x E26 7W LED-Lampen
- Stangenlänge
- 5 Zoll (im Lieferumfang enthalten)
Abbildungen und Diagramme

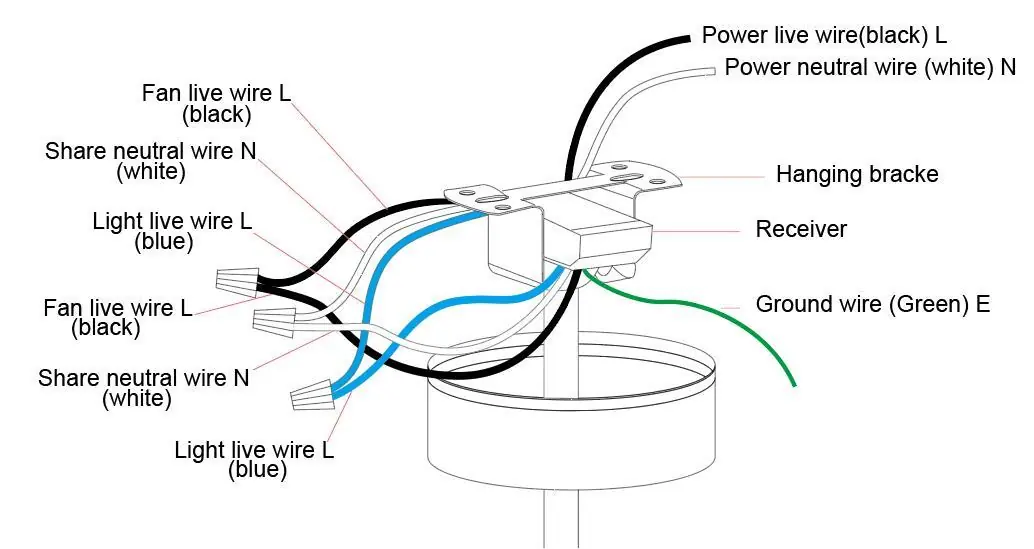

- Schaltplan zeigt die korrekte Verbindung von Empfänger, Stromnetz und Ventilator.
- Montageskizzen zeigen den Unterschied zwischen Flush Mount und Downrod-Installation.

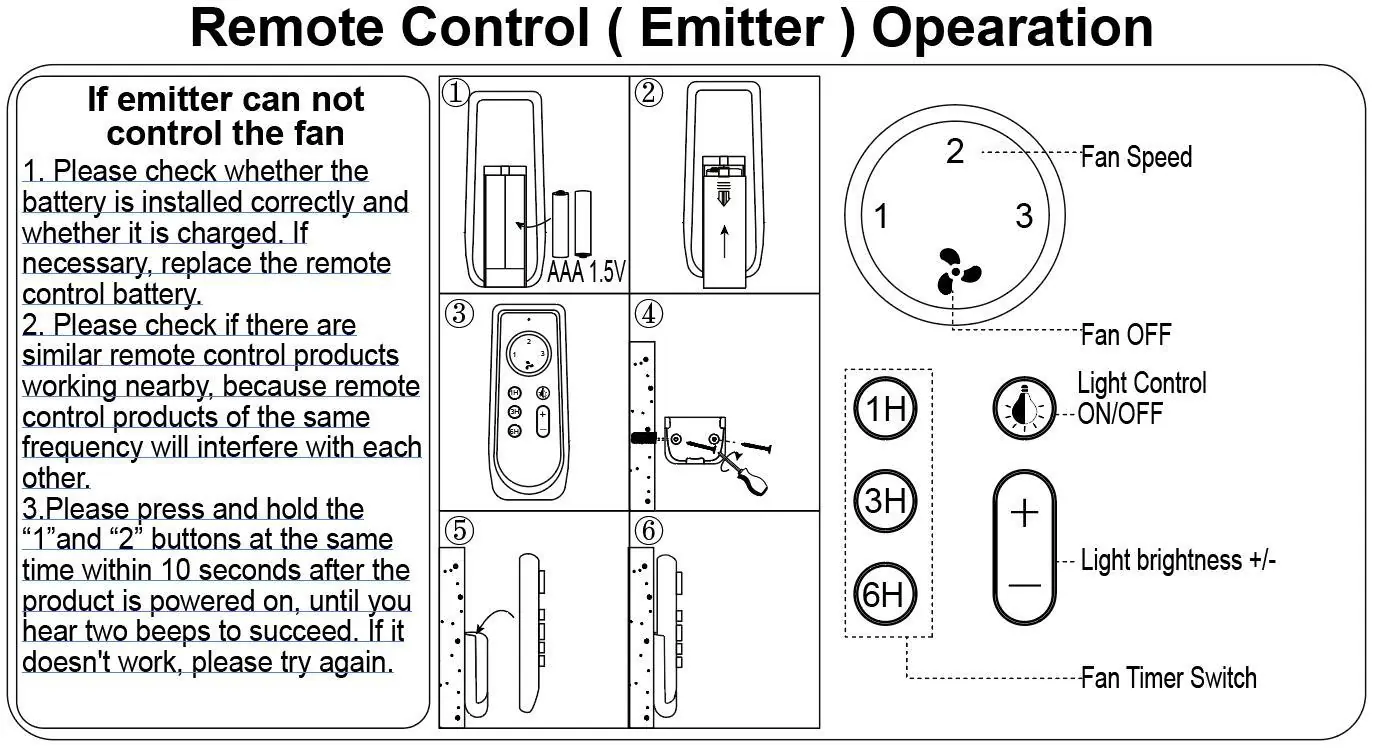

- Fernbedienungsdiagramm erklärt die Tastenbelegung für Geschwindigkeit, Licht und Timer.
Modellkompatibilität
- Nicht mit variablen Wanddimmern verwenden.
- Nur für den Innenbereich geeignet.
- Erfordert eine für Deckenventilatoren zugelassene Anschlussdose.
