LED-Deckenleuchte mit Ventilator LED'S LIGHT 2600lm

Schnellstartanleitung und Benutzerhandbuch für die LED-Deckenleuchte mit Ventilator (2600lm). Erfahren Sie alles über Installation, Sicherheitshinweise, Wartung und technische Daten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die LED-Deckenleuchte mit Ventilator ist für den Innenbereich konzipiert. Die Installation muss zwingend durch eine qualifizierte Elektrofachkraft erfolgen. Das Gerät darf nicht mit einem externen Dimmer betrieben werden. S. 3, 4

Wichtigste Schritte

Installation durch qualifizierte Elektrofachkraft S. 4
Sicherheitsseil befestigen S. 4

Erste Inbetriebnahme

Hauptstromschalter einschalten und Fernbedienung zur Funktionsprüfung nutzen. S. 4

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Abnormale Vibrationen oder Geräusche

Ventilator nicht betreiben und qualifiziertes Wartungspersonal verständigen.

S. 4

Wartung und Reset

Regelmäßige Sichtprüfung auf Beschädigungen, Staub oder Korrosion. Reinigung nur mit weichem, trockenem Tuch. S. 7, 8

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistung	25W	Gesamtleistung (16W LED + 9W Ventilator)	S. 5
Lichtstrom	2600lm	Helligkeit	S. 5

Wo es im PDF steht

Sicherheitshinweise S. 1, 2
Installation S. 4, 5
Technische Daten S. 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

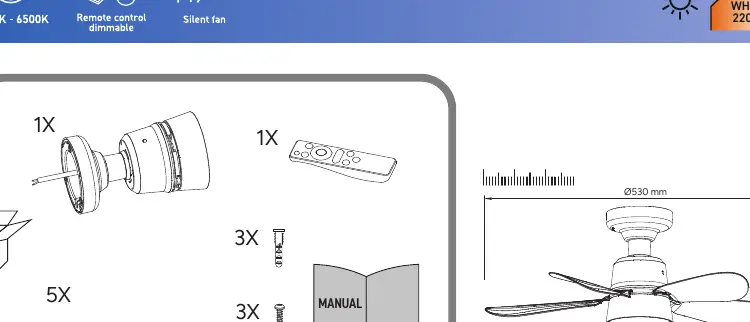

Seite 1

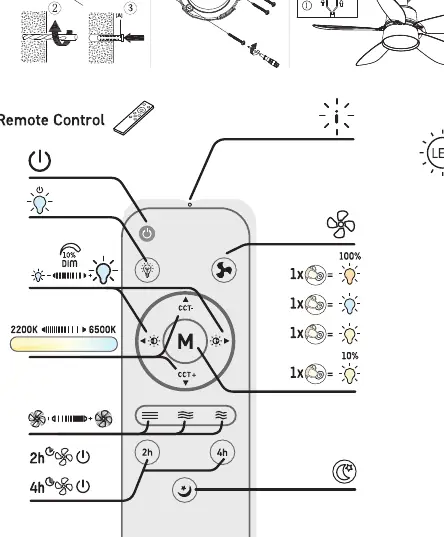

Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation, den Betrieb und die Wartung der LED-Deckenleuchte mit Ventilator. Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Das Gerät ist für den allgemeinen Innenbereich konzipiert und bietet sowohl Beleuchtung als auch Luftzirkulation.

Sicherheitshinweise

Die Installation muss in einer Höhe von mehr als 2,3 m über dem Boden erfolgen.
Das Gerät darf nicht mit einem externen Dimmer betrieben werden.
Halten Sie Hände, Haare, Werkzeuge und Gegenstände von den rotierenden Ventilatorblättern fern.
Schalten Sie bei Problemen sofort die Stromversorgung ab.
Schauen Sie niemals direkt in die Lichtquelle.
Das Gerät ist nicht für Feuchträume oder Außenbereiche geeignet (IP20-Schutz).

Installation

Die Installation muss strikt nach den Anweisungen erfolgen:

Schalten Sie den Hauptstromschalter aus.
Lösen Sie die Montagebasis und führen Sie das externe Stromkabel durch die mittlere Öffnung.
Befestigen Sie die Montagebasis mit geeigneten Schrauben an der Decke.
Heben Sie das Sicherheitsseil an der Unterseite der Lampe an und befestigen Sie es an der Montagebasis.
Schließen Sie die externen Stromkabel an die Anschlussleiste an (Neutralleiter N, Phase L).
Setzen Sie die Lampenbasis in die Montagebasis ein und drehen Sie sie, um sie zu verriegeln.
Ziehen Sie die vier seitlichen Schrauben fest.
Schalten Sie den Strom ein und prüfen Sie die Funktion mit der Fernbedienung.

Bedienung und Fernbedienung

Die Leuchte und der Ventilator werden über die mitgelieferte Fernbedienung gesteuert. Beachten Sie, dass bei einem Ausschalten über die Fernbedienung das Gerät nicht über den Wandschalter wieder eingeschaltet werden kann (Memory-Funktion).

Wartung und Reinigung

Schalten Sie vor der Reinigung oder Wartung immer die Stromversorgung ab.
Reinigen Sie die Flügel und das Gehäuse nur mit einem weichen, trockenen Tuch.
Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Mikrofasertücher.
Überprüfen Sie regelmäßig, ob alle Befestigungsschrauben und Aufhängungselemente fest sitzen.
Bei abnormalen Vibrationen oder Geräuschen darf der Ventilator nicht betrieben werden.
Der Austausch von Komponenten (Motor, Elektronik) darf nur durch eine qualifizierte Elektrofachkraft erfolgen.

Praktische Hilfe

Typische Probleme

Ventilator vibriert oder macht ungewöhnliche Geräusche

Überprüfen Sie, ob die Flügel verbogen oder beschädigt sind. Melden Sie dies dem Wartungspersonal.

Licht lässt sich nicht über den Wandschalter einschalten

Wenn das Licht per Fernbedienung ausgeschaltet wurde, muss es auch per Fernbedienung wieder eingeschaltet werden (Memory-Funktion).

Vor der Verwendung

Installationshöhe von mindestens 2,3 m sicherstellen
Stromversorgung vor Beginn ausschalten
Sicherheitsseil an der Montagebasis befestigen
Keine externen Dimmer verwenden
Alle Schrauben auf festen Sitz prüfen

Mehr anzeigen Weniger anzeigen

Abbildungen und Diagramme

Die Montagebasis muss mit geeigneten Schrauben an der Decke befestigt werden.
Das Sicherheitsseil muss zwingend an der Montagebasis eingehängt werden.
Die Verkabelung erfolgt über die Anschlussleiste (N für Neutralleiter, L für Phase).

Modellkompatibilität

Nicht für Feuchträume (Badezimmer) oder Außenbereiche geeignet.
Nicht für die Installation an schwachen oder beschädigten Decken geeignet.
Nicht mit externen Dimmern kompatibel.
