Bedienungsanleitung für mXion SWD-ED 1-Kanal-Servodecoder
Schnellstartanleitung für den mXion SWD-ED Servodecoder. Erfahren Sie alles über Anschluss, Programmierung, Betriebsmodi wie Glockenschwingen oder Kransteuerung sowie technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der mXion SWD-ED ist ein kompakter 1-Kanal-Servodecoder, der für den Einsatz in Lokomotiven und Gebäuden konzipiert ist. Er unterstützt den Betrieb mit DC/AC/DCC-Systemen und ist voll kompatibel mit NMRA-DCC. Das Gerät ist kein Spielzeug und für Personen ab 15 Jahren geeignet. Vor der Inbetriebnahme ist sicherzustellen, dass die Ausgangsspannungen zu den angeschlossenen Verbrauchern passen, um Schäden zu vermeiden.
Produktbeschreibung und Funktionen
Der Decoder ermöglicht die Steuerung von bis zu zwei Servos (symmetrischer Lauf) und verfügt über einen zusätzlichen Schaltausgang für Lampen. Zu den besonderen Funktionen gehören:
- Glockenschwingen mit realistischem Auf- und Abschwingen.
- Nachwippen für Signale und Schranken.
- Steuerung über Drehregler für Kräne.
- 3-Positionen-Ansteuerung (rechts, links, mittig) über zwei Weichenadressen.
- Einstellbare Schaltzeit, Geschwindigkeit und definierte Startpositionen.
Anschluss und Inbetriebnahme
Der Decoder wird mit einem 9G-Servo geliefert, das direkt auf die Platine aufgesteckt werden kann. Achten Sie beim Anschluss auf die Kabelfarben des Servos: +5V ist rot, GND ist braun oder schwarz. Das Gerät ist gegen Kurzschlüsse und Überlastung geschützt, jedoch können vertauschte Kabel oder Kurzschlüsse durch Montageelemente das Gerät zerstören. Stellen Sie sicher, dass keine Kurzschlüsse mit Metallteilen entstehen.
Programmierung
Der Decoder unterstützt verschiedene Programmierarten wie Bitweise, POM (Programmierung auf dem Hauptgleis), Register und CV-Lesen/Schreiben. Eine Programmiersperre (CV 15/16) verhindert versehentliche Änderungen. Der Decoder wird im Auslieferungszustand über Weichenadressen gesteuert, kann aber über CV 29 = 6 in den Lokmodus (F-Tasten) versetzt werden.
Technische Daten
- Spannung: 10-27V DC/DCC oder 5-18V AC
- Stromaufnahme: 5mA (ohne Funktionsausgänge)
- Maximaler Funktionsstrom: A1 0,1A, Servo 0,5A
- Maximaler Gesamtstrom: 1A
- Temperaturbereich: -20 bis 85 Grad Celsius
- Abmessungen: 1,5 x 3,3 x 2 cm
Service und Kontakt
Bei technischen Fragen oder Bedarf an Schaltplänen wenden Sie sich bitte an den Hersteller unter [email protected] oder [email protected]. Weitere Informationen finden Sie auf der Webseite www.micron-dynamics.de.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
mXion Modellbahntechnik
Praktische Hilfe
Typische Probleme
Servo läuft unruhig
Passen Sie die Servowartezeit über CV 116 an.
Decoder reagiert nicht wie gewünscht
Überprüfen Sie, ob der Decoder im Weichen- oder Lokmodus (CV 29) ist und ob die Programmiersperre (CV 15/16) aktiv ist.
Kurzschluss bei Montage
Stellen Sie sicher, dass keine Metallteile oder Befestigungsschrauben einen Kurzschluss auf der Platine verursachen.
Vor der Verwendung
- Lesen Sie die Warnhinweise gründlich durch.
- Stellen Sie sicher, dass die Ausgangsspannungen zu den Verbrauchern passen.
- Prüfen Sie, ob die neueste Firmware installiert ist.
- Stellen Sie sicher, dass kein Kurzschluss durch Montage oder Metallteile besteht.
- Verwenden Sie ein Servo als Last bei der Programmierung.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss des Servos (Signal, +5V, GND) sowie den Anschluss einer Lampe an den Schaltausgang A1.

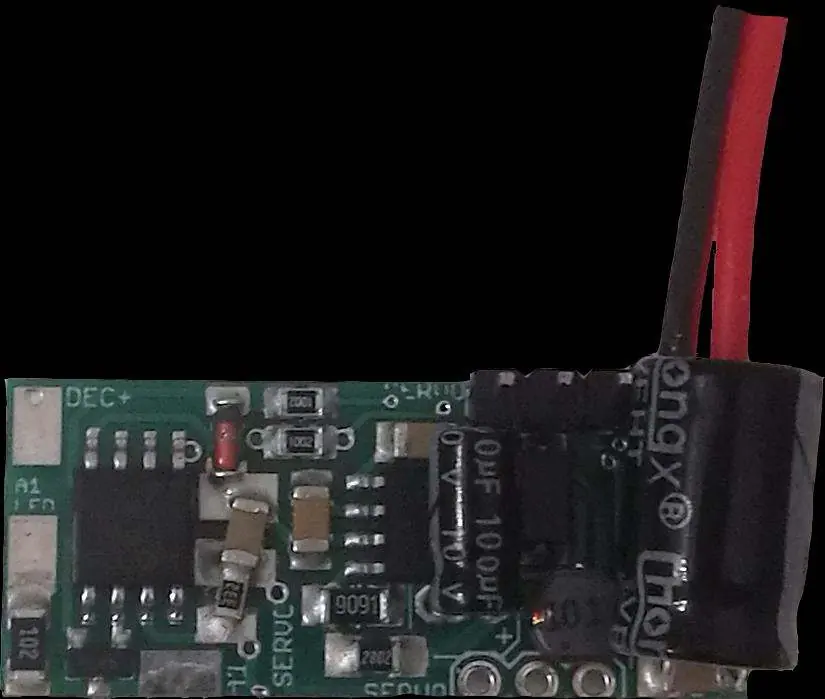

- Die Platine verfügt über eine Steckleiste für das direkte Aufstecken des Servos.
Modellkompatibilität
- Kompatibel mit NMRA-DCC Modulen.
- Geeignet für DC/AC/DCC-Betrieb (analog und digital).
- Nicht für Kinder unter 15 Jahren geeignet.
