Bedienungsanleitung für mxion RBM Gleisbesetztmelder
Schnellstart-Anleitung und technischer Leitfaden für den mxion RBM 4-Kanal-Gleisbesetztmelder. Erfahren Sie alles über Anschluss, Konfiguration, CV-Programmierung und Integration in S88, LocoNet und XpressNet Systeme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das mxion RBM ist ein universeller Gleisbesetztmelder für analoge und digitale Modellbahnsysteme. Es unterstützt 4 Gleisabschnitte und bietet Rückmeldefunktionen für S88, LocoNet und XpressNet. Das Gerät ist für den Betrieb mit 7-27V DC/DCC oder 5-18V AC ausgelegt und bietet eine Strombelastbarkeit von 8A pro Kanal.
Produktbeschreibung
Das Modul dient der Erkennung von Zügen innerhalb von Gleisabschnitten. Es verfügt über 4 Stromdetektoren zur Gleisüberwachung und 4 Kontakteingänge für Schaltaufgaben. Die Konfiguration erfolgt bequem über CV-Programmierung. Integrierte LEDs ermöglichen eine direkte Anzeige des Belegtzustands.
Inbetriebnahme und Anschluss
Montieren Sie das Modul an einem geschützten Ort und schützen Sie es vor Feuchtigkeit. Achten Sie bei der Befestigung darauf, dass kein Kurzschluss durch Metallteile entsteht. Die Elektronik ist gegen Kurzschlüsse und Überlastung gesichert, jedoch können Kabelvertauschungen das Gerät zerstören. Stellen Sie sicher, dass die Ausgangsspannungen zu Ihren Verbrauchern passen.
Bussysteme und Konfiguration
Das RBM unterstützt verschiedene Bussysteme:
- S88: Keine Adressierung oder Programmierung nötig. Module werden hintereinander verschaltet.
- LocoNet: Adressierung erfolgt automatisch. Kontaktadressen müssen je nach Modus konfiguriert werden.
- XpressNet: Erfordert eine eindeutige Adresse (CV1).
Die Einstellungen erfolgen über DCC mittels Programmiergleis oder POM. Wichtig: Während der Programmierung darf kein Buskabel eingesteckt sein.
Technische Daten
- Spannung: 7-27V DC/DCC oder 5-18V AC
- Stromaufnahme: 30mA (ohne Funktionsausgänge)
- Maximaler Funktionsstrom: 8A je Kanal (L1-L4)
- Temperaturbereich: -20 bis 80°C
- Abmessungen: 9,3 x 7,7 x 2,5 cm
Fehlerbehebung
Bei Serviceanfragen oder Problemen mit der Konfiguration können Sie den Hersteller unter [email protected] kontaktieren. Stellen Sie sicher, dass bei Problemen mit der Programmierung das Buskabel entfernt wurde und die Firmware auf dem neuesten Stand ist.
Herstellerinformationen
mXion Modellbahntechnik
Praktische Hilfe
Typische Probleme
Programmierung nicht möglich
Stellen Sie sicher, dass kein Buskabel eingesteckt ist.
Funkmodul wird nicht erkannt
Prüfen Sie, ob die mittleren LEDs beim Start blinken.
Falsche Position im S88-System
Passen Sie den S88 Reset-Zähler (CV 35) an.
Vor der Verwendung
- Gerät an einem geschützten, trockenen Ort montieren.
- Ausgangsspannungen prüfen, um Schäden an Verbrauchern zu vermeiden.
- Sicherstellen, dass keine Kurzschlüsse durch Befestigungsschrauben entstehen.
- Firmware-Update bei Bedarf durchführen.
- Buskabel für die Programmierung entfernen.
Technische Daten in der Praxis
- Maximaler Funktionsstrom
- 8A pro Kanal (L1-L4).
- Temperaturbereich
- -20 bis 80°C.
Abbildungen und Diagramme

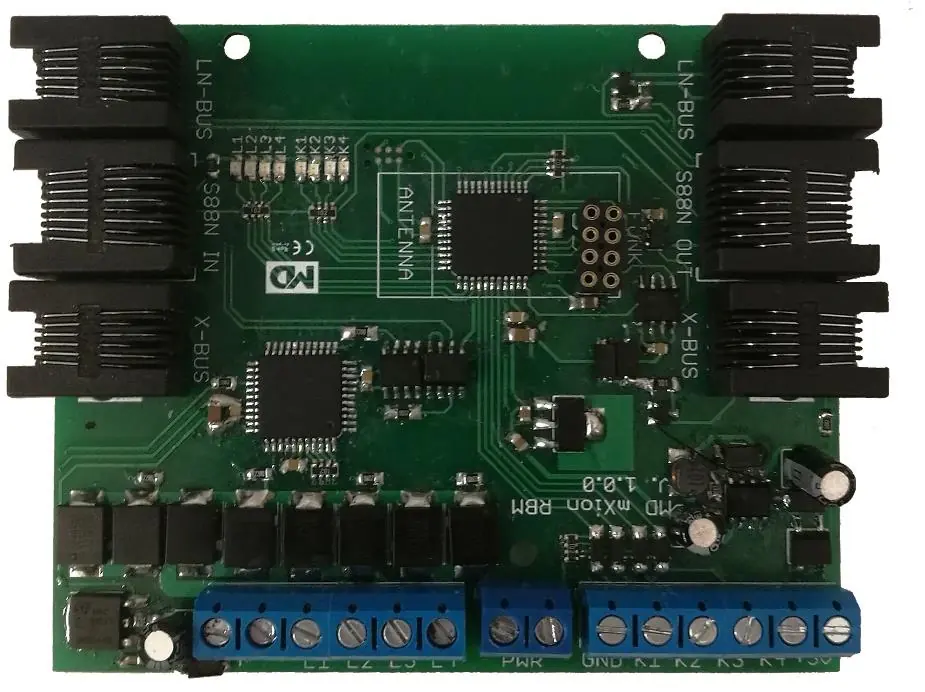

- Die Anschlussübersicht zeigt die Belegung für LocoNet, S88, XpressNet, Gleisabschnitte und Kontakteingänge.
- Das Anschlussbeispiel verdeutlicht die Verbindung von Zentrale/Booster zu den Gleisabschnitten.
Modellkompatibilität
- Unterstützt S88, LocoNet und XpressNet Bussysteme.
- Geeignet für Analog- und Digitalbetrieb (DC/AC/DCC).
