Bedienungsanleitung für mXion DGK Funk-Rückmeldemodul
Erfahren Sie, wie Sie das mXion DGK 1-Kanal Funk-Rückmeldemodul installieren, konfigurieren und für die Zugerkennung auf Ihrer Modellbahnanlage nutzen. Inklusive Anschlussplan, CV-Tabelle und technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das mXion DGK ist ein universelles Funk-Rückmeldemodul für die Modellbahn. Vor der Inbetriebnahme ist es wichtig, die Warnhinweise zu beachten: Das Gerät ist kein Spielzeug (15+) und muss vor andauernder Feuchtigkeit geschützt werden. Stellen Sie sicher, dass die Ausgangsspannungen zu Ihrem Verbraucher passen, um Schäden zu vermeiden. Das Modul benötigt nach dem Einschalten ca. 2 Sekunden, um betriebsbereit zu sein.
Produktbeschreibung
Das mXion DGK dient als analoger und digitaler Rück- und Belegtmelder zur Erkennung von Zügen innerhalb eines Abschnitts. Es verfügt über ein integriertes Funkmodul und einen Reed-Kontakt, der durch einen Magneten ausgelöst werden kann. Dank der voll vergossenen Elektronik ist das Modul wetterfest und ideal für den Einbau in LGB-Gleise geeignet.
Installation und Anschluss
Die Installation ist einfach gehalten:
- Verbinden Sie die zwei Kabel des Moduls mit dem digitalen Gleis.
- Platzieren Sie das DGK zwischen den Gleisen und schrauben Sie es fest.
- Achten Sie darauf, dass keine Schrauben oder Metallteile einen Kurzschluss verursachen.
- Der integrierte Reed-Kontakt wird durch einen Lokmagneten ausgelöst.
Betrieb und Funktionen
Das Modul bietet verschiedene Betriebsmodi:
- Funkbetrieb: Das fest verbaute Funkmodul ist auf die Zentralen MZSpro und 30Z voreingestellt. Der Funkkanal muss mit der Zentrale identisch sein.
- Pegelsteuerung: Jedes Schließen eines Kontakts schaltet die in der Adress-CV eingetragene Weichenadresse nach rechts, jedes Öffnen nach links.
- Belegtmeldemodus: Im Auslieferungszustand sind alle Kontakteingänge auf Belegtmeldung (Modus 2) gestellt, um Züge und deren Position zu erkennen.
Einstellungen und Programmierung
Die Konfiguration des Moduls erfolgt über DCC mittels Programmiergleis oder über POM (Programming on Main). Die Berechnung der Kontaktadressen erfolgt analog zur Berechnung von Weichenadressen. Detaillierte Einstellungen können über die CV-Tabelle vorgenommen werden, z.B. für Verzögerungszeiten, Sende-Wiederholungen oder den Betriebsmodus.
Technische Daten
- Spannung: 7-27V DC/DCC oder 5-18V AC
- Stromaufnahme: 20mA
- Temperaturbereich: -20 bis 80°C
- Abmessungen: 1,4 x 4,5 x 3,5 cm
Garantie und Support
micron-dynamics gewährt ein Jahr Garantie auf Fehlerfreiheit des Produkts. Bei Serviceanfragen oder Fragen zu Schaltplänen können Sie sich an [email protected] oder [email protected] wenden. Aktuelle Informationen und Softwareupdates finden Sie auf der Webseite www.micron-dynamics.de.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
mXion Modellbahntechnik
Praktische Hilfe
Typische Probleme
Modul reagiert nicht nach dem Einschalten
Das Modul benötigt ca. 2 Sekunden zum Starten, bevor es über Magnete ansprechbar ist.
Kurzschluss oder Fehlfunktion
Stellen Sie sicher, dass keine Schrauben oder Metallteile einen Kurzschluss verursachen und die Kabel korrekt angeschlossen sind.
Funkverbindung funktioniert nicht
Überprüfen Sie via CV10, ob das Funkmodul sauber startet, und stellen Sie sicher, dass der Funkkanal mit der Zentrale übereinstimmt.
Vor der Verwendung
- Prüfen Sie, ob die Ausgangsspannungen zu Ihrem Verbraucher passen.
- Stellen Sie sicher, dass das Modul vor andauernder Feuchtigkeit geschützt ist.
- Vergewissern Sie sich, dass die Firmware auf dem neuesten Stand ist.
- Prüfen Sie die Verkabelung gemäß Schaltplan.
Technische Daten in der Praxis
- Stromaufnahme
- Geringer Verbrauch von 20mA.
- Temperaturbereich
- Betrieb zwischen -20°C und 80°C möglich.
Abbildungen und Diagramme

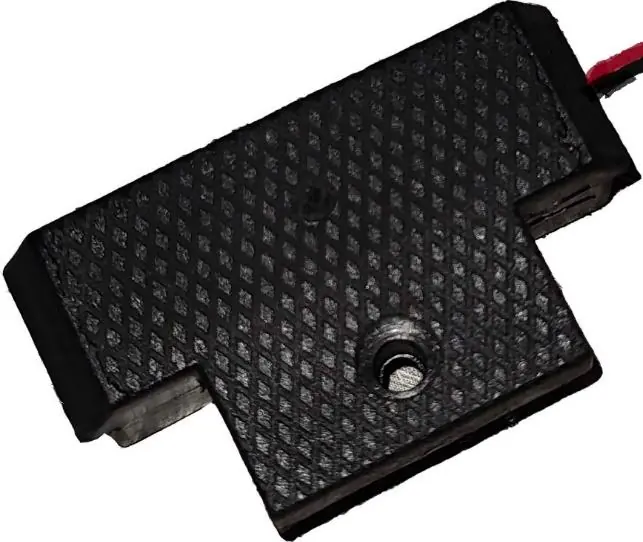

- Anschluss am Digitalgleis: Die zwei Kabel müssen mit dem digitalen Gleis verbunden werden.
- Sitz des Reed-Sensors: Zeigt die Position des Sensors, der durch einen Lokmagneten ausgelöst wird.
Modellkompatibilität
- Geeignet für analoge und digitale Systeme (alle Formate).
- Ideal für den Einbau in LGB-Gleise.
- Voreingestellt auf mXion MZSpro und 30Z Zentralen.
