Bedienungsanleitung für FrSky TANDEM 18R & 18RS Fernsteuerung

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als umfassender Leitfaden für die FrSky TANDEM 18R & 18RS Fernsteuerung. Sie deckt die grundlegende Bedienung, die Konfiguration des RF-Systems, die Modellprogrammierung über das ETHOS-Betriebssystem sowie wichtige Sicherheitshinweise für den Flugbetrieb ab. Vor dem ersten Flug ist es zwingend erforderlich, die Batterien zu prüfen, einen Reichweitentest durchzuführen und die Failsafe-Einstellungen zu konfigurieren.

Produktübersicht

Die TANDEM 18R & 18RS ist ein leistungsstarkes Funksystem mit Dual-Band-Technologie (900M/2.4G). Zu den Hauptmerkmalen gehören:

• Integriertes TD-ISRM RS RF-Modul mit Unterstützung für mehrere Protokolle (TW, TD, ACCESS).

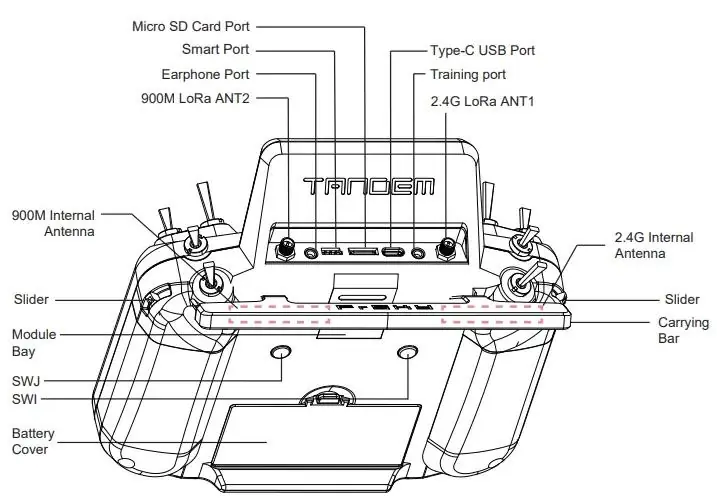

• Robustes Gehäuse mit verstärkten Antennengriffen und externen LoRa-Antennenanschlüssen.
• Hochauflösender Touchscreen (800x480).
• CNC-gefertigte MC18-Gimbals mit Hall-Sensoren.
• USB-C-Anschluss für Datenübertragung, Firmware-Updates und Laden.
• Unterstützung für Micro SD-Karten zur Datenspeicherung.

Erste Schritte und Navigation

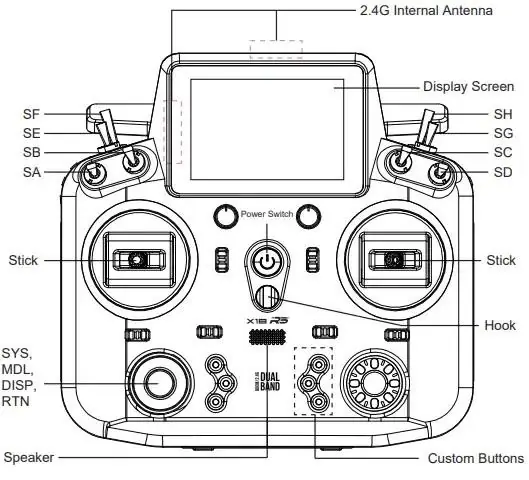

Die Fernsteuerung wird über das ETHOS-Betriebssystem gesteuert. Die Navigation erfolgt entweder über den Touchscreen oder die physischen Steuerelemente:

• Linker Navigationsregler: Steuert RTN, SYS, MDL, DISP und Page UP/Down.
• Rechter Navigationsregler: Dient zum Scrollen und zur Bestätigung (Eingabe).
• Ein-/Ausschalten: Der Hauptschalter befindet sich zentral auf der Vorderseite.

Modellkonfiguration mit ETHOS

Um ein neues Modell zu erstellen, navigieren Sie im ETHOS-Menü:

1. Wählen Sie im Hauptmenü die Option zur Modellauswahl.
2. Erstellen Sie ein neues Modell und wählen Sie den entsprechenden Modelltyp (Flugzeug, Segler, Heli, etc.).
3. Konfigurieren Sie die Kanäle und benennen Sie das Modell.
4. Weisen Sie dem Modell ein Bild zu.

RF-System und Bindung

Die Konfiguration des internen RF-Moduls ist entscheidend für die Verbindung zum Empfänger:

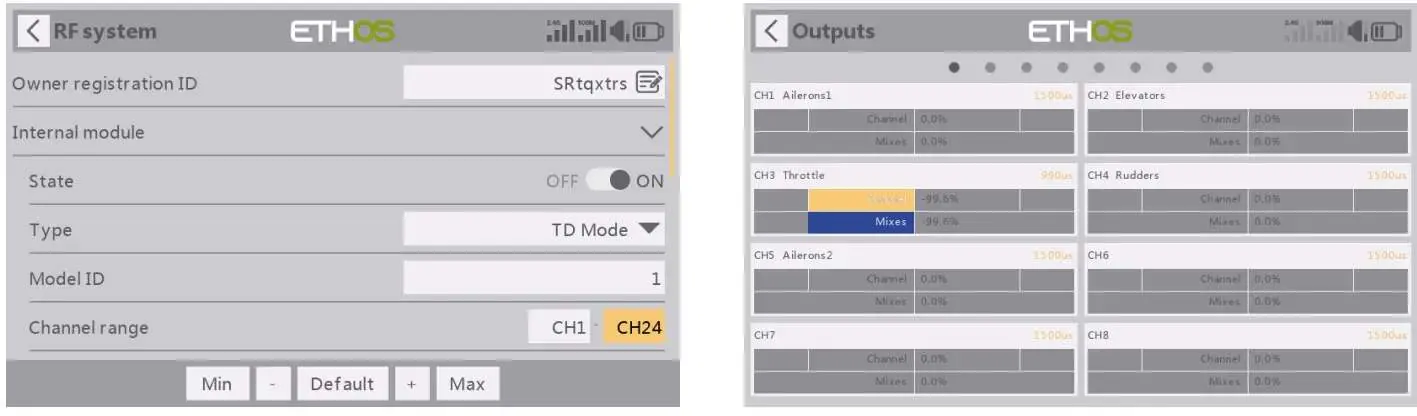

• Rufen Sie das Menü RF-System auf.
• Aktivieren Sie das interne RF-Modul und wählen Sie den passenden Modus (z.B. TW, TD, ACCESS).

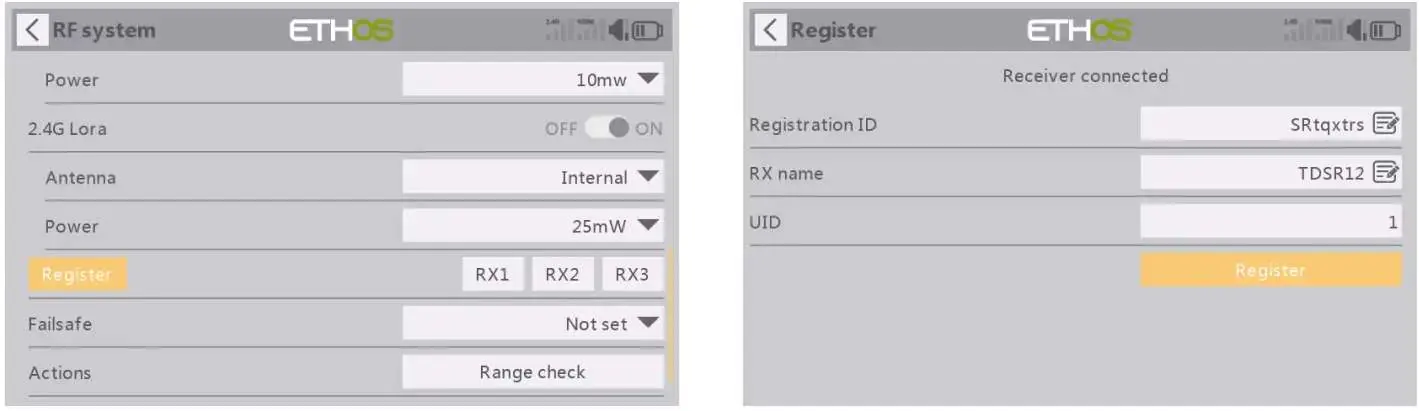

• Für die Bindung: Versetzen Sie den Empfänger in den Bindemodus und wählen Sie im Sender die entsprechende Option (Register/Bind).
• Führen Sie vor jedem Flug einen Reichweitentest durch, indem Sie den Modus RANGE im RF-System aktivieren.

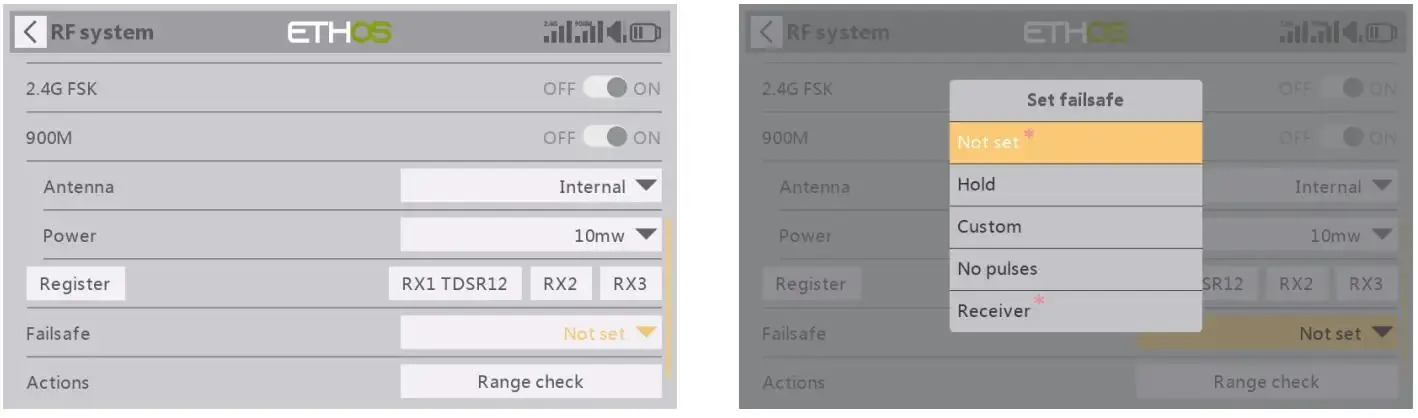

Failsafe-Einstellungen

Die Failsafe-Funktion schützt das Modell bei Signalverlust. Es stehen verschiedene Modi zur Verfügung:

• No Pulses: Bei Signalverlust werden keine Impulse an die Kanäle gesendet.
• Hold: Die Servos verbleiben in der letzten Position vor dem Signalverlust.
• Custom: Die Servos fahren bei Signalverlust in eine vordefinierte Position.

Stellen Sie sicher, dass für den SBUS-Port die Modi Hold oder Custom gewählt sind, da No Pulses hier nicht unterstützt wird.

Sicherheitshinweise und Wartung

Beachten Sie für einen sicheren Betrieb folgende Punkte:

• Batterie: Verwenden Sie nur voll geladene 2S Li-Batterien (6,5 - 8,4 V).
• Flugumgebung: Vermeiden Sie das Fliegen in der Nähe von Hochspannungsleitungen, großen Gebäuden oder bei Gewitter.
• Antennen: Berühren Sie während des Fluges nicht die Antenne, da dies die Signalqualität beeinträchtigen kann.
• Wartung: Senden Sie das System jährlich zur Inspektion an ein FrSky-Servicecenter.
