Bedienungsanleitung für Musway D8 V3 8-Kanal-Verstärker

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Betriebsanleitung für den Musway D8 V3 8-Kanal-Verstärker mit 10-Kanal-DSP. Das Gerät ist ausschließlich für den Betrieb in Fahrzeugen mit einem 12-V-Bordnetz ausgelegt. Vor der Installation muss zwingend der Massepol der Fahrzeugbatterie abgeklemmt werden, um Kurzschlüsse zu vermeiden.

Sicherheitshinweise

• Die Installation sollte nur von Fachpersonal durchgeführt werden.
• Verwenden Sie keine Bolzen der Brems- oder Lenkanlage als Massepunkt.
• Achten Sie darauf, dass Kabel nicht geknickt oder durch scharfe Kanten beschädigt werden.
• Decken Sie Lüftungsöffnungen und Kühlkörper nicht ab, um Hitzestau zu vermeiden.
• Sicherungen dürfen nur durch solche mit der gleichen Amperezahl ersetzt werden.

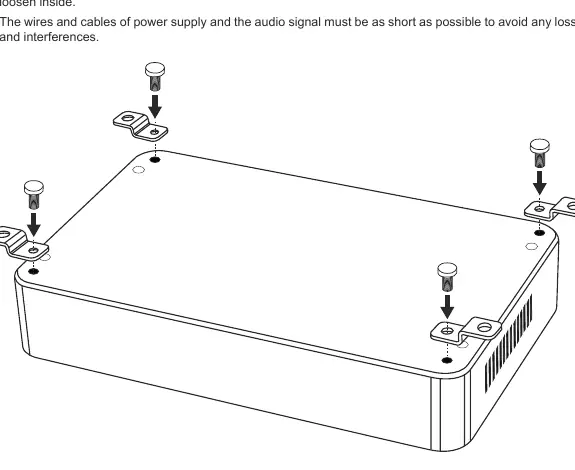

Mechanische Installation

Wählen Sie einen Einbauort mit ausreichender Luftzirkulation. Montieren Sie den Verstärker nicht auf vibrierenden Teilen wie Subwoofer-Gehäusen. Achten Sie beim Bohren von Befestigungslöchern darauf, keine Leitungen, den Tank oder andere Fahrzeugkomponenten zu beschädigen.

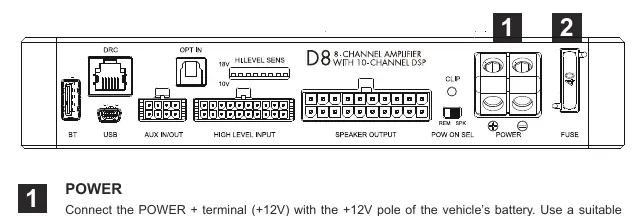

Elektrische Anschlüsse

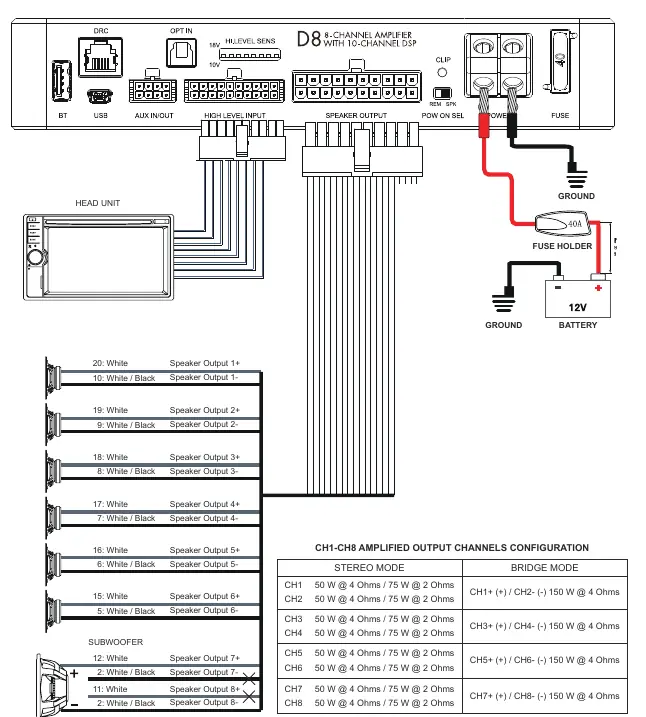

Verwenden Sie für die Stromversorgung Kabel mit einem Querschnitt von mindestens 5 mm². Die Sicherung sollte sich in der Nähe der Batterie befinden (Abstand unter 30 cm). Die Lautsprecherausgänge können für mehr Leistung gebrückt werden (BTL-Modus), wobei eine Last von 4 Ohm erforderlich ist.

Funktionsbeschreibung

• BT: Eingang für optionalen Bluetooth-Dongle.
• USB: Anschluss für PC/Laptop zur DSP-Konfiguration.
• AUX IN/OUT: Zusätzliche Ein- und Ausgänge für externe Quellen oder weitere Verstärker.
• High Level Input: Anschluss für verstärkte Lautsprechersignale vom Autoradio.
• POW ON SEL: Schalter zur Auswahl der Einschaltmethode (SPK für Auto-Turn-On über CH1 oder REM für Remote-Signal).

Systemkonfiguration und DSP-Software

Zur Konfiguration der DSP-Funktionen (EQ, Laufzeitkorrektur, Frequenzweichen) ist eine Verbindung mit einem PC erforderlich. Laden Sie die Musway DSP-Software von www.musway.de/dsp herunter. Stellen Sie vor dem Einschalten den Ausgangspegel des Autoradios auf ca. 20% der maximalen Auslenkung, um Lautsprecher zu schützen.

Fehlerbehebung

• Keine Funktion: Stromversorgung und Sicherungen prüfen.
• Kein Ton: Lautsprecherkabel und Eingangsquelle prüfen.
• Verzerrungen: Pegel am Autoradio oder im DSP senken.
• Schutzmodus: Kurzschluss an Lautsprechern prüfen oder Impedanz erhöhen.
