Bedienungsanleitung für Taramps THS 6000 Mehrkanal-Receiver

Erfahren Sie, wie Sie den Taramps THS 6000 Mehrkanal-Receiver installieren, konfigurieren und bedienen. Detaillierte Anleitung zu Anschlüssen, Bluetooth-Kopplung, Frequenzfiltern und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Frontpanel-Layout mit Bedienelementen Seite 4 X-OVER und ROUTE Konfigurationsdiagramm Seite 6 Rückseite des Geräts mit Anschlüssen Seite 8

Wichtige Informationen aus der Anleitung

Der Taramps THS 6000 ist ein Mehrkanal-Receiver, der für den Betrieb in verschiedenen Umgebungen konzipiert ist. Wichtiger Hinweis: Die Installation dieses Produkts muss zwingend durch qualifiziertes Fachpersonal erfolgen. Das Gerät ist für eine automatische Spannungsversorgung zwischen 90V und 240V AC ausgelegt.

Installation und Anschlüsse

Stellen Sie sicher, dass das Gerät an einem festen, belüfteten Ort ohne direkte Sonneneinstrahlung installiert wird. Blockieren Sie nicht die Belüftungsöffnungen an der Ober- und Rückseite.

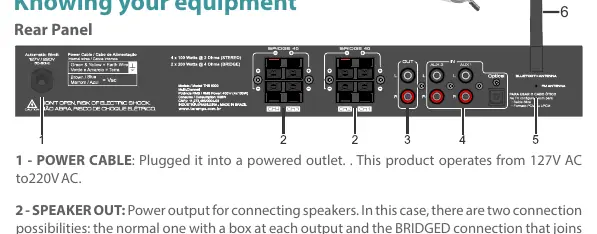

Rückseite des Geräts mit Anschlüssen
Rückseite des Geräts mit Anschlüssen
  • Lautsprecheranschlüsse: Achten Sie strikt auf die Polarität und Impedanz. Die empfohlene Mindestimpedanz beträgt 2 Ohm für den Normalbetrieb und 4 Ohm für den gebrückten Betrieb (Bridged).
  • Kabelquerschnitt: Verwenden Sie Kabelquerschnitte entsprechend der Distanz zwischen Gerät und Lautsprechern (z.B. 1mm² bis 20m, 4mm² bis 100m).
  • Eingänge: Das Gerät bietet Anschlüsse für USB (Flash Drive), Micro SD, AUX (P2 und RCA), Bluetooth, FM-Radio, Mikrofon (P10) und einen optischen Eingang.

Bedienung und Frontpanel

Das Frontpanel ermöglicht die Steuerung der Audioquellen und Einstellungen:

Frontpanel-Layout mit Bedienelementen
Frontpanel-Layout mit Bedienelementen
  • Tasten 1-8: Steuerung von Micro SD, USB, AUX, Track-Navigation, Play/Pause, Moduswahl und Ein-/Ausschalten.
  • Tasten 9-18: Optische Anzeige, Eingangswahl (AUX1/OPTICAL/AUX2), Mikrofon-Lautstärke, Gongo-Aktivierung, 3-Band-Equalizer (LOW, MID, HIGH) und Kanal-Lautstärkeregler (CH1/CH2, CH3/CH4).

Konfiguration der Ausgänge

Der THS 6000 verfügt über zwei wichtige Konfigurationsmöglichkeiten für die Ausgänge:

X-OVER und ROUTE Konfigurationsdiagramm
X-OVER und ROUTE Konfigurationsdiagramm
  • X-OVER (Frequenzfilter): Aktiviert HPF (High Pass Filter) für Mitten/Höhen oder LPF (Low Pass Filter) für Subwoofer/Tieftöner.
  • ROUTE (Signalweg): Bestimmt, welcher Kanal (L oder R) an die Ausgänge CH1/CH2 und CH3/CH4 geleitet wird (z.B. L/R für Stereo, L+R für Mono/Mix).

Bluetooth und Fernbedienung

Das Gerät unterstützt Bluetooth-Verbindungen für Smartphones, Tablets oder PCs. Die mitgelieferte Fernbedienung ermöglicht die Steuerung von Lautstärke, Wiedergabe, Moduswahl und Equalizer-Presets (Pop, Rock, Jazz, Country, Normal).

Schutzsystem und Fehlerbehebung

Das Gerät verfügt über ein Schutzsystem gegen Überlast und Kurzschluss. Wenn das Schutzsystem aktiviert wird, blinkt die ATT-LED und der Ton wird unterbrochen. Überprüfen Sie in diesem Fall die Lautsprecherverkabelung und die Impedanz. Bei Rauschen oder Fehlern stellen Sie sicher, dass die Kabel in gutem Zustand sind und die Lautstärke auf ungenutzten Kanälen auf Minimum steht.

Technische Daten

  • Leistung: 4 x 100W RMS (an 2 Ohm).
  • Spannungsversorgung: 90V - 240V AC.
  • Frequenzgang: 15 Hz - 50 kHz.
  • Unterstützte Medien: USB/Micro SD bis 64GB (MP3).
  • Abmessungen: 398 x 59 x 194 mm.

Herstellerinformationen

Taramps Electronics Ltda

Markenprofil
Herstellerwebsite https://www.taramps.com/

Praktische Hilfe

Typische Probleme

Schutzsystem aktiviert (ATT-LED blinkt)

Überprüfen Sie die Lautsprecherimpedanz (min. 2 Ohm normal, 4 Ohm gebrückt) und suchen Sie nach Kurzschlüssen in der Verkabelung.

Rauschen bei Mikrofonnutzung

Verwenden Sie hochwertige Kabel und platzieren Sie das Mikrofon nicht direkt vor den Lautsprechern, um Rückkopplungen zu vermeiden.

Optischer Eingang funktioniert nicht

Stellen Sie sicher, dass die Signalquelle (z.B. TV) auf PCM-Ausgabe konfiguriert ist.

Vor der Verwendung

  • Installation durch qualifiziertes Fachpersonal durchführen lassen.
  • Lautsprecherimpedanz prüfen (min. 2 Ohm pro Kanal).
  • Kabelquerschnitt gemäß Distanz wählen (siehe Tabelle in der Anleitung).
  • Belüftungsöffnungen oben und hinten freihalten.
  • Polarität der Lautsprecheranschlüsse beachten.

Technische Daten in der Praxis

RMS Leistung
4 x 100W an 2 Ohm; 2 x 200W im gebrückten Modus.
Spannungsversorgung
Automatische Anpassung zwischen 90V und 240V AC.
Frequenzgang
15 Hz bis 50 kHz (-3dB) bei 4 Ohm.
Schutzsystem
Schaltet bei Kurzschluss oder niedriger Impedanz ab.

Abbildungen und Diagramme

  • Frontpanel: Übersicht der Tasten für Eingangswahl, Equalizer und Lautstärkeregelung.
  • Rückseite: Anschlusspunkte für Lautsprecher, Stromversorgung und Antennen.
  • X-OVER/ROUTE: Diagramm zur Einstellung der Frequenzfilter und Signalwege.

Modellkompatibilität

  • Unterstützt USB/SD-Karten bis 64GB (MP3-Format).
  • Bluetooth Klasse II (Reichweite ca. 10m).
  • Kompatibel mit CONNECT CONTROL Fernbedienungen.
