Bedienungsanleitung für ZAPCO HB 104D II, HB 154D II und HB 501D II Verstärker

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für die ZAPCO Harmony Blue Note Verstärker der Serien HB 104D II, HB 154D II und HB 501D II. Die Installation sollte ausschließlich von professionellen Technikern durchgeführt werden. Wenden Sie sich bei Fragen immer an einen autorisierten ZAPCO-Händler.

Installation und Sicherheit

ZAPCO empfiehlt dringend, eine Sicherung oder einen Schutzschalter innerhalb von 18 Zoll (ca. 45 cm) von der Batterie entfernt zu platzieren. Achten Sie darauf, dass das Gerät an einer leicht zugänglichen Stelle installiert wird.

• Verlegen Sie Kabel nicht in der Nähe von heißen oder rotierenden Objekten.
• Verwenden Sie Kabeldurchführungen, wenn Sie Kabel durch Metallplatten oder die Spritzwand führen.
• Vermeiden Sie das Einklemmen von Kabeln, indem Sie diese von beweglichen Teilen wie Brems-, Gas- und Kupplungspedalen fernhalten.

Stromanschlüsse

• +12V B: Der Hauptstromeingang, der direkt mit dem Pluspol (+) der Fahrzeugbatterie verbunden werden muss.
• GND: Die Hauptmasse, die sicher an blankem Metall am Fahrzeugrahmen befestigt werden muss.
• REM: Der Zündungs-Eingang (+12V), der mit dem Remote-Ausgang des Hauptgeräts oder einem Zubehöranschluss (ACC) verbunden wird.

Montagehinweise

Der Verstärker benötigt eine ausreichende Belüftung, da die Stromerzeugung Wärme erzeugt. Installieren Sie das Gerät nicht im Motorraum oder an Orten mit übermäßiger Feuchtigkeit. Vermeiden Sie die Montage direkt auf Subwoofer-Gehäusen oder an Orten mit starken Vibrationen.

Einstellen der Verstärkung

Die Gain-Potentiometer sind keine Lautstärkeregler. Sie sollten nur bei absoluter Notwendigkeit angepasst werden. Ein zu hohes Gain führt zu erhöhtem Rauschen, Verzerrungen und verringert den Dynamikbereich des Systems. Stellen Sie sicher, dass alle Gain-Regler vor dem ersten Einschalten auf das Minimum eingestellt sind.

Bedienelemente

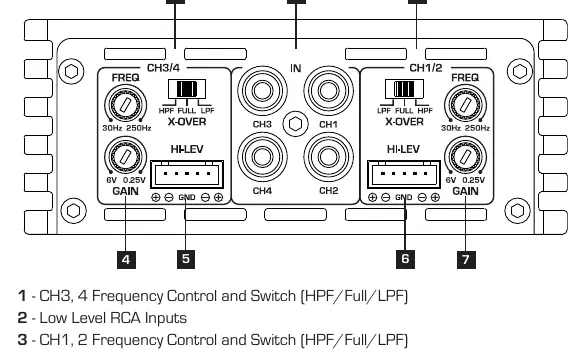

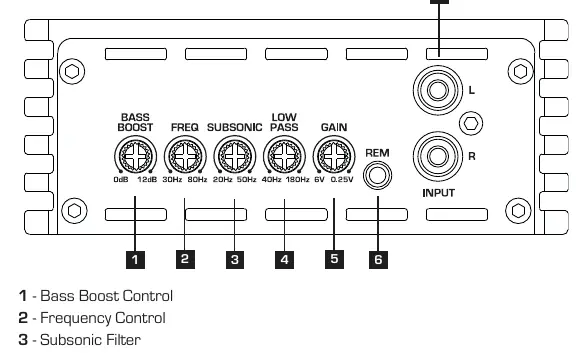

Die Verstärker verfügen über spezifische Bedienelemente für Frequenz (HPF/Full/LPF), Gain-Regelung und bei einigen Modellen (HB 501D II) über einen Subsonic-Filter und Bass-Boost. Die genaue Belegung finden Sie auf den entsprechenden Bedienfeldern der jeweiligen Modelle.

Lautsprecheranschluss

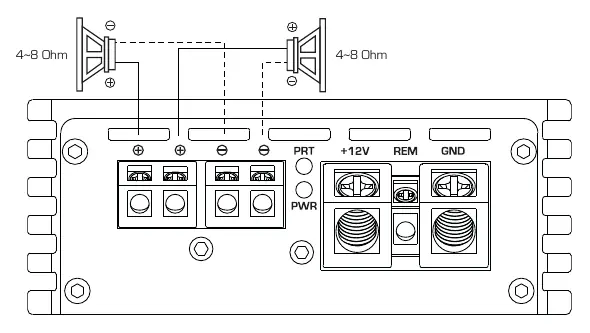

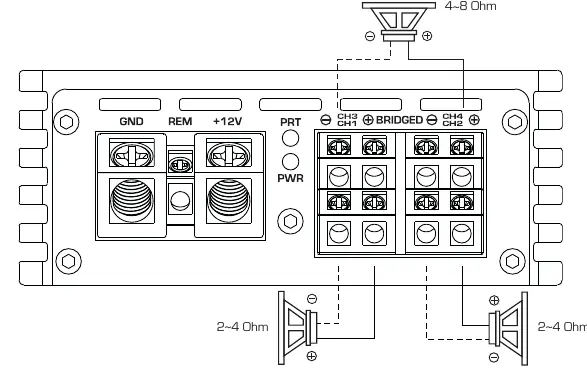

Die Anschlusskonfiguration variiert je nach Modell. Achten Sie auf die korrekte Impedanz (Ohm) der Lautsprecher. Die Diagramme in der Anleitung zeigen die korrekte Verkabelung für die verschiedenen Kanalkonfigurationen und Brückenschaltungen.

Technische Daten

Die technischen Spezifikationen, einschließlich RMS-Leistung, Frequenzgang, Signal-Rausch-Verhältnis (S/N Ratio) und Abmessungen, sind im Abschnitt Technische Daten aufgeführt. Beachten Sie, dass die Versorgungsspannung zwischen 12V und 14.4V liegen muss.
