Bedienungsanleitung für Caliber CA 100V4 4-Kanal-Verstärker

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet eine Kurzübersicht für die Installation und Inbetriebnahme des Caliber CA 100V4 4-Kanal-Verstärkers. Achten Sie bei der Installation besonders auf die korrekte Verkabelung der Stromversorgung und die Trennung von Strom- und Signalkabeln, um Störgeräusche zu vermeiden. Verwenden Sie niemals den High-Level-Eingang und den RCA-Eingang gleichzeitig.

Produktbeschreibung

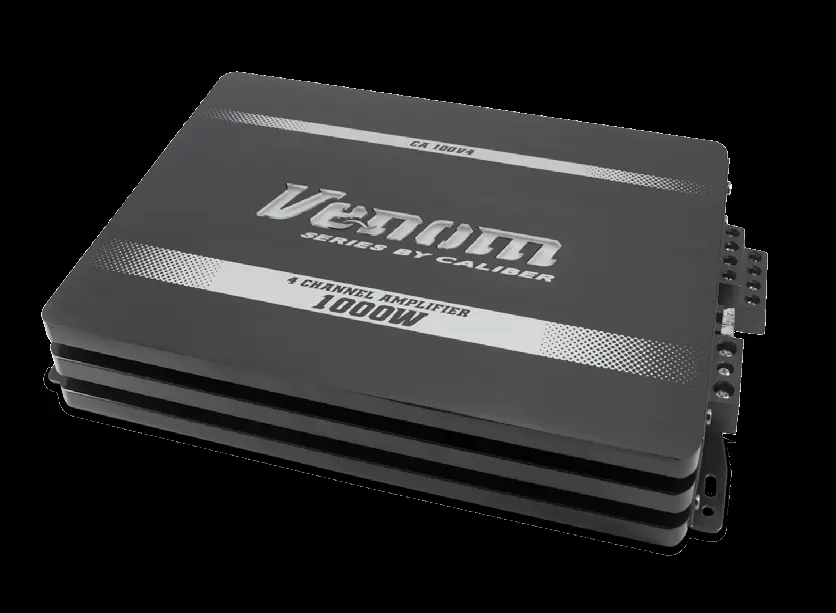

Der Caliber CA 100V4 ist ein 4-Kanal-Verstärker mit MOSFET-Stromversorgung. Er bietet variable Eingangsempfindlichkeit, Schutzschaltungen gegen Überhitzung, Überlast und Kurzschluss sowie integrierte High- und Low-Pass-Filter.

Montage und Installation

Der Verstärker benötigt für eine ausreichende Wärmeabfuhr einen Freiraum von mindestens 5 cm an allen Seiten. Montieren Sie das Gerät auf einer ebenen Fläche, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung. Verwenden Sie das Gerät als Schablone, um die Befestigungslöcher (2,5 mm Durchmesser) zu markieren.

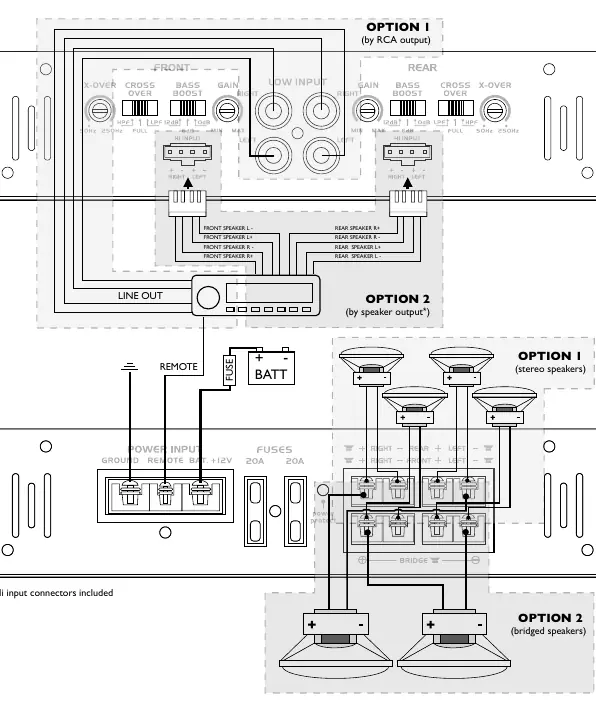

Elektrischer Anschluss

Trennen Sie vor Beginn der Arbeiten immer den Minuspol der Fahrzeugbatterie. Platzieren Sie eine Sicherung oder einen Schutzschalter in der Stromleitung maximal 30 cm von der Batterie entfernt. Verwenden Sie für den +12V-Anschluss ein Kabel mit mindestens 15 mm² Querschnitt. Das Massekabel (GND) muss sicher mit dem Fahrzeugchassis verbunden werden, wobei Farbe oder Unterbodenschutz an der Kontaktstelle entfernt werden müssen. Der Remote-Anschluss (REM) steuert das Ein- und Ausschalten des Verstärkers über das Radio.

Signaleingang

Es gibt zwei Möglichkeiten für den Signaleingang:

• RCA-Eingang: Anschluss über Cinch-Kabel von den RCA-Ausgängen Ihres Radios.
• High-Level-Eingang: Anschluss über die Lautsprecherausgänge des Radios unter Verwendung des mitgelieferten Steckers.

Wichtig: Verwenden Sie niemals beide Eingangsarten gleichzeitig.

Einstellungen

Stellen Sie den Aussteuerungsregler (Gain) zunächst auf das Minimum und die Lautstärke des Radios auf etwa 3/4 der maximalen Lautstärke. Passen Sie den Bass Boost nach persönlichem Geschmack an. Erhöhen Sie anschließend langsam den Aussteuerungsregler, bis Verzerrungen hörbar werden, und reduzieren Sie ihn dann leicht, um ein sauberes Signal zu erhalten.

Technische Daten

• Max. Ausgangsleistung (14.4V): 4x 75W/4Ω oder 2x 500W/4Ω (gebrückt)
• RMS-Ausgangsleistung (14.4V): 4x 50W/4Ω oder 1x 150W/4Ω (gebrückt)
• Frequenzgang: 5Hz - 42kHz
• Eingangsempfindlichkeit: 0.2 - 3V
• Low/High Pass Filter: 50 - 250Hz
• Signal-Rausch-Verhältnis: >76dB
• Sicherungen: 2x 20A

Sicherheitshinweise

Schalten Sie das Gerät bei Problemen sofort aus. Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Betreiben Sie das Gerät nur bei Temperaturen zwischen 0°C und +45°C. Reparaturen sollten nur durch autorisiertes Fachpersonal durchgeführt werden.
