Bedienungsanleitung für die Lightpro Kuma 184W LED-Wandleuchte

Erfahren Sie, wie Sie die Lightpro Kuma 184W LED-Wandleuchte installieren und sicher betreiben. Diese Anleitung enthält Montageanweisungen, technische Daten und wichtige Sicherheitshinweise für das 12V-System.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Lightpro Kuma 184W ist eine 12V LED-Wandleuchte für den Außenbereich. Die Installation erfolgt durch die Montage der Rückplatte an der Wand und den Anschluss an das Lightpro 12V-System mittels des mitgelieferten Konnektors. S. 7

Wichtigste Schritte

Montage der Leuchte S. 7
Reinigung und Wartung S. 10, 11

Probleme und Lösungen

Leuchte funktioniert nicht

Verbindung zum 12V-System und Transformator prüfen.

S. 10, 11

Wartung und Reset

Regelmäßige Reinigung mit weichem Tuch; Edelstahlteile alle 6 Monate mit Edelstahlreiniger behandeln. S. 10, 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistung	6W	Stromverbrauch	S. 7
Schutzart	IP44	Spritzwassergeschützt	S. 7
Lichtstrom	300 lm	Helligkeit	S. 7

Wo es im PDF steht

Montageanleitung S. 2, 4
Technische Daten (Deutsch) S. 7

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 2

Seite 3

Seite 4

Seite 4

Seite 5

Wichtige Informationen aus der Anleitung

Die Lightpro Kuma 184W ist eine LED-Wandleuchte für den Außenbereich, die ausschließlich mit dem Lightpro 12-Volt-System betrieben werden darf. Diese Anleitung führt Sie durch die Montage und den Anschluss. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.

Produktbeschreibung

Die Leuchte ist für die Montage an festen Oberflächen konzipiert. Sie ist spritzwassergeschützt (IP44) und für Umgebungstemperaturen von -20 °C bis 50 °C ausgelegt. Die Lichtquelle ist fest verbaut und nicht austauschbar.

Lieferumfang

Leuchte Kuma
Schrauben
Dübel
Lightpro Konnektor
Inbusschlüssel

Montage und Installation

Vorbereitung (Bild B):

Lösen Sie die Schrauben am Gehäuse mit dem mitgelieferten Inbusschlüssel.
Nehmen Sie die Abdeckung von der Leuchte ab.

Kabeldurchführung (Bild C - Optional):

Bohren Sie ein Loch mit 10 mm Durchmesser in die Wand.
Öffnen Sie den Verbindungsstecker am Kabel.
Führen Sie das Kabel durch das Bohrloch.
Verbinden Sie den Stecker wieder.

Befestigung (Bild D & E):

Montieren Sie die Rückplatte mit den mitgelieferten Schrauben an der Wand. Verwenden Sie bei Bedarf die Dübel.
Setzen Sie die Abdeckung wieder auf die Rückplatte.
Setzen Sie die Schrauben ein und ziehen Sie diese mit dem Inbusschlüssel fest.

Sicherheitshinweise

Das Produkt muss für Wartungsarbeiten zugänglich bleiben und darf nicht fest eingemauert werden.
Schalten Sie das System vor Wartungsarbeiten immer aus, indem Sie den Transformator vom Stromnetz trennen.
Verwenden Sie zur Reinigung ein weiches, sauberes Tuch. Vermeiden Sie Scheuermittel, Hochdruckreiniger oder aggressive chemische Reinigungsmittel.
Edelstahlteile sollten alle 6 Monate mit einem speziellen Edelstahlreiniger gepflegt werden.
Das Produkt darf nur mit Schutzkleinspannung (max. 12 Volt) betrieben werden.
Nicht in Bereichen verwenden, in denen brennbare Gase, Dämpfe oder Flüssigkeiten gelagert werden.

Praktische Hilfe

Typische Probleme

Leuchte leuchtet nicht

Überprüfen Sie die Verbindung zum 12V-Hauptkabel und den Transformator. Stellen Sie sicher, dass der Stecker korrekt sitzt.

Kabel muss durch die Wand geführt werden

Bohren Sie ein Loch mit 10 mm Durchmesser, führen Sie das Kabel hindurch und verbinden Sie den Stecker erneut.

Vor der Verwendung

Prüfen Sie den Lieferumfang auf Vollständigkeit (Leuchte, Schrauben, Dübel, Konnektor, Inbusschlüssel).
Stellen Sie sicher, dass das 12V-System ausgeschaltet ist.
Wählen Sie einen geeigneten Montageort, der für Wartungsarbeiten zugänglich bleibt.
Stellen Sie sicher, dass keine brennbaren Gase oder Flüssigkeiten in der Nähe gelagert werden.

Abbildungen und Diagramme

Bild A: Übersicht der mitgelieferten Teile.

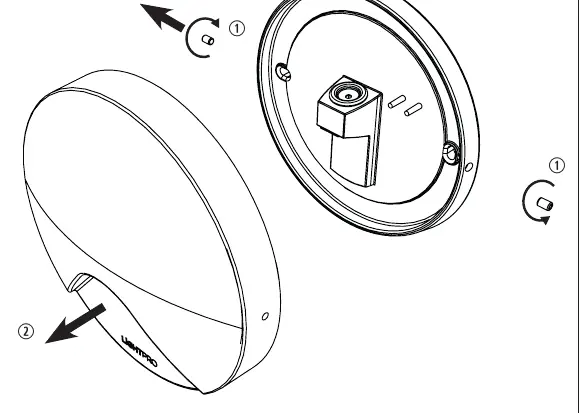

Bild B: Demontage der Leuchte zur Vorbereitung der Montage.
Bild C: Anleitung zur Kabeldurchführung durch eine Wand.

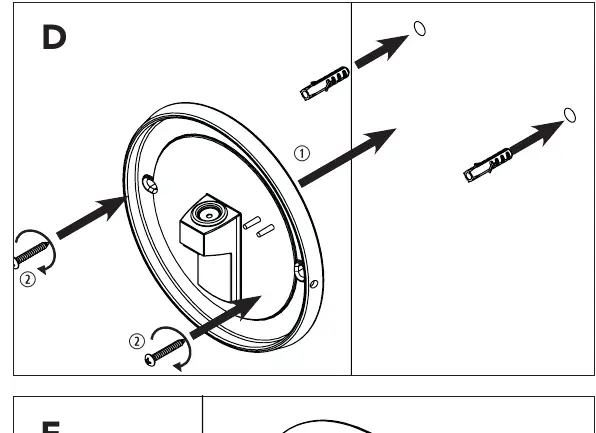

Bild D: Montage der Rückplatte an der Wand.

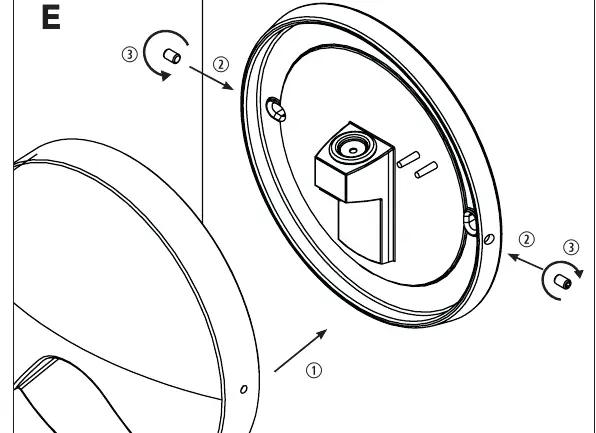

Bild E: Endmontage der Abdeckung.

Modellkompatibilität

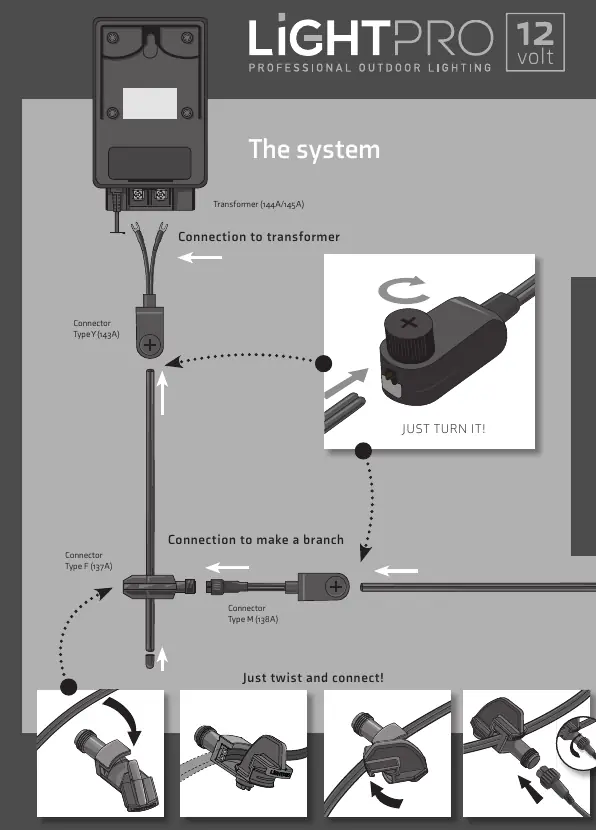

Nur mit dem Lightpro 12-Volt-System kompatibel.
Nicht dimmbar.
